Haben Sie Fragen zu diesem Produkt? Bitte schicken Sie uns eine Nachricht. Unsere Vertriebsmitarbeiter helfen Ihnen gerne.
Die präzisionsgeschliffenen Kugelkontaktflächen ermöglichen eine hohe Positionier- und Wiederholgenauigkeit. Dadurch kann die Wegmessung der Achse über die Spindel
erfolgen. Des Weiteren überzeugt ein ruhiges, drehmomentkonstantes Laufverhalten. SCHNEEBERGER Kugelgewindetriebe SBS ist insbesondere interessant für anspruchsvolle Anwendungen in verschiedenen Bereichen.
- Spindel und Mutter sind präzisionsgeschliffen
- Niedriges Leerlaufdrehmoment
- Preis-Leistungs-Optimiert
Verfügbarkeiten des SCHNEEBERGER Kugelgewindetriebs (SBS)
| SBS | Doppelmutter | |||||
| Steigung | 5 | 10 | 15 | 20 | 25 | 30 |
| ∅32 | ✔ | ✔ | ✔ | ✔ | ||
| ∅40 | ✔ | ✔ | ✔ | ✔ | ✔ | |
| ∅50 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| ∅63 | ✔ | ✔ | ✔ | ✔ | ✔ | |
| SBS | Einzelmutter (1-gängig) | |||||
| Steigung | 5 | 10 | 15 | 20 | 25 | 30 |
| ∅32 | ✔ | ✔ | ✔ | ✔ | ||
| ∅40 | ✔ | ✔ | ✔ | ✔ | ✔ | |
| ∅50 | ✔ | ✔ | ✔ | ✔ | ✔ | |
| SBS | Einzelmutter (2-gängig) | |||||
| Steigung | 5 | 10 | 15 | 20 | 25 | 30 |
| ∅32 | ✔ | |||||
| ∅40 | ✔ | ✔ | ||||
| ∅50 | ✔ | ✔ | ✔ | |||
| Leistungsparameter | Doppelmutter (DSF) | Einzelmutter (ESF) |
| Spindeldurchmesser in mm | Ø 32…, Ø 40…, Ø 50…, Ø 63… | |
| Max. Gewindelänge in mm | 2‘000 | |
| Genauigkeitsklasse ISO –Typ P | IT 3 (V 300p: 12 µm) | |
| Max. Geschwindigkeit in m/min. | 100 | 65 |
| Max. Beschleunigung in m/s² | 15 (1,5g) | 6 (0,6g) |
| Mutternvorspannung | 2-Punkt (7 % Cdyn) | 4-Punkt (5 % Cdyn) |
Downloads
Pressemitteilung

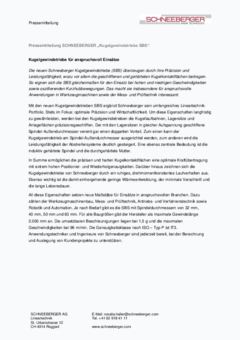

Pressemitteilung SCHNEEBERGER „Kugelgewindetriebe SBS“
Die neuen Schneeberger Kugelgewindetriebe (SBS) überzeugen durch ihre Präzision und Leistungsfähigkeit, wozu vor allem die geschliffenen und gehärteten Kugelkontaktflächen beitragen. Jetzt downloaden
Anwendungsgebiete geschliffener Kugelgewindetriebe
- Werkzeugmaschinen
- Verfahrenstechnische Maschinen
- Allgemeiner Maschinenbau
- Robotik und Automation
- Antriebstechnik
- Kunststoffspritzmaschinen
- Mess- und Prüftechnik
