MONORAIL BM
Le MONORAIL BM SCHNEEBERGER combine des propriétés dynamiques excellentes et de nombreux avantages commerciaux. Sa conception, à partir de pièces peu nombreuses et astucieusement disposées, garantit d'excellentes propriétés de roulement grâce à un faible nombre de passages dans les guidages à billes, ce qui permet un fonctionnement très silencieux, avec peu de pulsations et de frottement et de grandes vitesses de déplacement. Le rail trapézoïdal profilé permet d'obtenir une parfaite rigidité du guidage et de réduire considérablement l'entretien, car les racleurs additionnels peuvent être remplacés sans démontage du chariot. La totale étanchéité des chariots garantit une très grande fiabilité et une durée de vie prolongée.
Ce guidage robuste et économique complète la gamme de produits SCHNEEBERGER pour les applications industrielles exigeantes en matière de vitesse, de fiabilité et de constance des caractéristiques de roulement.
Stainless steel version
Linear ball guides made of stainless steel SCHNEEBERGER MONORAIL BM WR/SR stainless steel guideways are designed for applications where common anticorrosion coatings are not sufficient. This is the case if linear guides are used in an environment conducive to corrosion and in processes which cannot tolerate particle generation from anticorrosion coatings.
SCHNEEBERGER E-SHOP
SCHNEEBERGER MONORAIL and MINIRAIL profile guideways - limited quantity, easy ordering, quick delivery

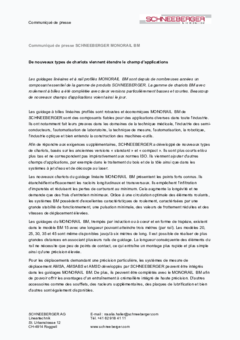

De nouveaux types de chariots viennent étendre le champ d'applications
De nouveaux types de chariots viennent compléter la série MONORAIL BM de SCHNEEBERGER
Les guidages linéaires et à rail profilés MONORAIL BM sont depuis de nombreuses années un composant essentiel de la gamme de produits SCHNEEBERGER. La gamme de chariots BM avec roulement à billes a été complétée avec deux versions particulièrement basses et courtes. Beaucoup de nouveaux champs d'applications voient ainsi le jour. Voir la gamme de produits étendue sous la vue d'ensemble des chariots.
Plus d'informations :
Product overview BM carriages
Technical data and options
Dimensions and capacities
Links to the following sizes:
MONORAIL BM 15 Profile linear balls guideways
MONORAIL BM 20 Profile linear balls guideways
MONORAIL BM 25 Profile linear balls guideways
MONORAIL BM 30 Profile linear balls guideways
MONORAIL BM 35 Profile linear balls guideways
MONORAIL BM 45 Profile linear balls guideways
Very good dynamic characteristics and superb economy are the distinguishing features of the MONORAIL BM ball guideway. Thanks to the small number of transitions in the ball tracks, this novel design with its low number of optimally designed components provides outstanding running characteristics, which are distinguished by smooth running, low pulsation, reduced friction values and high travelling speeds.
Product overview of MONORAIL carriages with balls
Product overview BM rails
Technical data and options
Dimensions and capacities
Links to the following sizes:
MONORAIL BM 15 Profile linear balls guideways
MONORAIL BM 20 Profile linear balls guideways
MONORAIL BM 25 Profile linear balls guideways
MONORAIL BM 30 Profile linear balls guideways
MONORAIL BM 35 Profile linear balls guideways
MONORAIL BM 45 Profile linear balls guideways
The trapezoidal rail section guideway results in a highly rigid guideway and also substantially reduces the amount of maintenance required since parts subject to wear can be replaced without the need to dismantle the guideway. Complete sealing of the carriages is a guarantee of unparalleled reliability matched by a long service life. This robust and versatile guideway thus ideally complements the MONORAIL MR roller guideway.
Product overview of MONORAIL rails with balls
Downloads
Instructions de montage pour chariots de guidage SCHNEEBERGER MONORAIL
Mounting instruction for SCHNEEBERGER MRK/BRK plastic plugs
Communiqués de presse
Service Life Calculation for SCHNEEBERGER MONORAIL Guideways
Calculation exclusively for horizontal configuration of an axle with 2 rails and 4 carriages. The coordinate origin is in the centre between the carriages at rail screw-on Level.
Données CAD type BM (avec billes) à télécharger:
La taille sélectionnée peut être configurée et elle est disponible dans tous les formats de données courants
Veuillez cliquer sur la combinaison de tailles correspondante pour lancer le téléchargement.
Ouvrir les données CAD
Avantages
- Rigidité élevée et grande capacité de portage dans toutes les directions
- Fonctionnement doux avec de faibles pulsations et de faibles taux de frottement
- Vitesse jusqu'à 5 m/s et l'accélération jusqu'à 100 m/s ²
- Grande variété de types de chariots et de rails pour un large éventail d'applications
- Quatre différentes classes de précision
- Quatre différentes classes de précontrainte
- Types de chariots et de rails à fixation par le haut et par le bas
- Rails d'une seule pièce pouvant atteindre 6 mètres
- Longue durée de vie ; entretien facile et économique
- Large choix d'applications et d'accessoires
- Différents revêtements de protection contre la corrosion
- Système de mesure de longueur intégré
- Crémaillère intégrée en option
Caractéristiques
- Géométrie en O
- Bille à 2 points de contact
- Rails à profils trapézoïdaux
- D'une pièce, jusqu'à 6 m de long
- Chariot trempé à cœur
- 6 trous de fixation par chariot
- Étanchéité totale
- Possibilités multiples de lubrification
- Fourniture de l'axe de machine complet
