Le guide sur rail profilé SCHNEEBERGER MONORAIL MR 4S est synonyme de qualité optimale dans le domaine de la technologie du mouvement linéaire. Ses principales caractéristiques – grande rigidité, capacité de charge dynamique et statique élevée, fonctionnement fluide et étanchéité totale du chariot – permettent un usinage précis et puissant. Ces propriétés se traduisent par une meilleure précision dimensionnelle et une meilleure qualité de surface des pièces, ainsi que par une durée de vie prolongée des outils grâce à un comportement vibratoire optimisé avec des amplitudes de vibration réduites.
MONORAIL MR - Économique et tourné vers l'avenir
MONORAIL MR s'appuie sur plusieurs décennies d'expérience dans la conception de rouleaux et de guidages à rouleaux. Associé à des technologies de pointe dans le développement de produits et la production en série, le résultat est un guidage à rouleaux économique qui répond aux exigences de la construction mécanique moderne.
Les guidages linéaires profilés excellent avec leurs quatre caractéristiques
MONORAIL MR 4S - la série des chariots
La série MONORAIL MR 4S de SCHNEEBERGER marque des points à quatre niveaux : répartition optimisée du lubrifiant, grande facilité d'entretien et résistance aux chocs et à la saleté.
- Rapidité de l'entretien (comptabilité, échange des racleurs transversaux)
- Répartition du lubrifiant (répartition du lubrifiant, canaux de lubrification étanches à la pression)
- Résistance aux chocs (corps rigides)
- Résistance à la saleté (plaque frontale robuste, fixation stable des plaques frontales)
PULSE PRO 45 – La nouvelle génération de guidages sur rail profilé
Avec le PULSE PRO 45, SCHNEEBERGER présente une évolution innovante de la série MR45-B/D. Le nouveau guidage réduit les micro-pulsations d'un facteur 2 et offre une rigidité accrue de 18 %, ce qui le rend idéal pour les applications exigeant une précision et un fonctionnement sans à-coups optimaux.
Caractéristiques techniques du PULSE PRO 45
- Principe de fonctionnement innovant et breveté
- Huit rangées indépendantes de rouleaux dans l'unité de recirculation
- Pas besoin de long chariot pour réduire les micro-pulsations
- Conception robuste avec capot en tôle et quatre vis de fixation
- Guidage entièrement par rouleaux, sans chaînes
- Dimensions conformes à la norme DIN 12090
- Comparable avec le MR45-B/D
Domaines d'application typiques
- Applications avec des exigences élevées en matière de rigidité et de précision
- Utilisation dans un espace d'installation limité
- Charges modérées jusqu'à 10 kN max. par chariot
- Capacité de charge dynamique (C100) : 60 000 N
- Capacité de charge statique (C0) : 227 500 N
SCHNEEBERGER E-SHOP
SCHNEEBERGER MONORAIL and MINIRAIL profile guideways - limited quantity, easy ordering, quick delivery
PULSE PRO
Réduction de moitié des micro-pulsations dans les guidages sur rail profilé grâce à la nouvelle conception du guidage MONORAIL PULSE PRO.

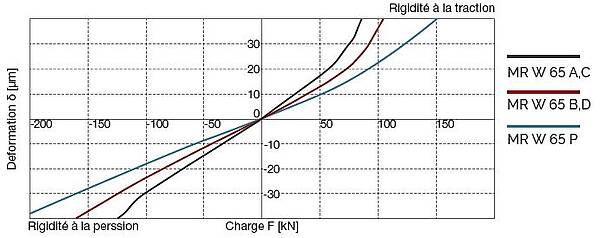

Nouveaux types de chariots 65 P
Types de chariots existants de taille 65:
A, B, C & D
Nouveaux types de chariots 65 P
Tailles de construction: standard
Types de chariots: extra longue
Nouveau design
Tailles de chariots existantes 25, 35, 45, 55, 65 & 100

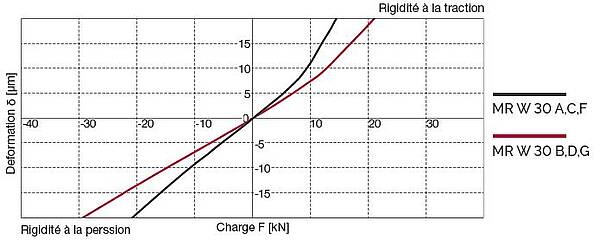

La nouvelle taille des wagons 30
Product overview MR carriages
Technical data and options
Dimensions and capacities
Links to the following sizes:
MONORAIL MR 25 Profile linear roller guideways
MONORAIL MR 30 Profile linear roller guideways
MONORAIL MR 35 Profile linear roller guideways
MONORAIL MR 45 Profile linear roller guideways
MONORAIL MR 55 Profile linear roller guideways
MONORAIL MR 65 Profile linear roller guideways
MONORAIL MR 100 Profile linear roller guideways
More than two decades of experience in the construction and application of rollertype frictionless guideways, with >11 million carriages successfully deployed in the field, and the latest technologies in product development and serial production: all of this has been incorporated into the latest generation of MR 4S carriages for even greater customer benefit. The MONORAIL MR is a frictionless guideway that is costeffective for the user and meets the requirements of modern mechanical engineering.
Product overview of MONORAIL carriages with rollers
Product overview MR rails
Technical data and options
Dimensions and capacities
Links to the following sizes:
MONORAIL MR 25 Profile linear roller guideways
MONORAIL MR 30 Profile linear roller guideways
MONORAIL MR 35 Profile linear roller guideways
MONORAIL MR 45 Profile linear roller guideways
MONORAIL MR 55 Profile linear roller guideways
MONORAIL MR 65 Profile linear roller guideways
MONORAIL MR 100 Profile linear roller guideways
High rigidity, great dynamic and static load carrying capacity, outstanding running smoothness and the total enclosure of the carriage are the main features of the MONORAIL guideway. These properties result in higher machining rates while enhancing geometrical accuracy and surface quality of the machined workpieces. Our highly rigid MONORAIL provides improved vibration behavior, smaller vibration amplitudes and thus extends tool life.
Product overview of MONORAIL rails with rollers
Downloads
SCHNEEBERGER PULSE PRO – Minimal Pulsation, Max Precision
Instructions de montage pour chariots de guidage SCHNEEBERGER MONORAIL
Mounting instructions for SCHNEEBERGER brass plugs MRS/ steel plugs MRZ
Mounting instruction for SCHNEEBERGER MRK/BRK plastic plugs
Assembly instructions for SCHNEEBERGER read heads
Article/Example of application
Communiqués de presse
Service Life Calculation for SCHNEEBERGER MONORAIL Guideways
Calculation exclusively for horizontal configuration of an axle with 2 rails and 4 carriages. The coordinate origin is in the centre between the carriages at rail screw-on Level.
Données CAD type MR (avec rouleaux) à télécharger:
La taille sélectionnée peut être configurée et elle est disponible dans tous les formats de données courants
Veuillez cliquer sur la combinaison de tailles correspondante pour lancer le téléchargement.
Ouvrir les données CAD
Avantages
- Quatre niveaux de précision
- Trois niveaux de pré-chargement
- Traitement spécial par polissage et rails couplés soutenant des machines haute précision
- Chariot et types de rails pour fixation du haut et du bas
- Rail mono-pièce d'une longueur allant jusqu'à 6 m
- Traitement final de polissage à sec de l'interface mécanique de transport. Aucun changement du pré-chargement durant l'assemblage et l'utilisation
- Rectitude du rail supérieur grâce au polissage avancé et à la technologie de renforcement
- Nombreux accessoires et options
- Différents revêtements pour une meilleure protection contre la corrosion
- Chariots traités pour des propriétés durables. Aucune perte de pré-chargement pour une exécution machine constante
- Géométries de trajectoires optimisées pour les galets et les transitions, pour une utilisation silencieuse et souple
- Racleurs inférieurs pour protéger les galets contre la résistance environnement - corrosion avec en option un chromage spécial dense et fin
- Couvre-joint en acier inoxydable
- Nombreuses possibilités des bouchons pour une durée de vie plus longue des racleurs
Caractéristiques
- Géométrie en O
- Chariots trempés à coeur
- Étanchéité complète
- Raccordements de lubrification
- Échangeables
- Fonctionnement doux
- Rigidité
- Capacité de charge
