Le MONORAIL AMSA 4B est un système de mesure intégré magnétorésistant pour une mesure de la distance dérivé du guidage linéaire profilé à bille MONORAIL BM à interface à tension analogique. Ces produits sont utilisés de préférence dans des applications particulièrement exigeantes en matière de vitesse de déplacement et de précision. Aucune opération supplémentaire de montage ou de réglage du système de mesure n'est nécessaire, ce qui se traduit par une baisse des coûts de conception, de fabrication et d'entretien des machines. La fiabilité et l'exactitude processus de la machine sont également améliorées. Le boîtier robuste de la tête de lecture dispose d'un système complet de racleurs comportant des racleurs longitudinaux et transversaux qui assurent une protection optimale du système de mesure. La version AMSA 4B dispose d'une interface de tension analogique de 1 Vss permettant d'assurer la connexion avec tous les systèmes de commande courants.
Frequently Asked Questions about the AMSA System from SCHNEEBERGER
Is a calibration required after installing an AMS system?
The absolute position is available after a reference run following power-up.
Does the exact absolute position need to be restored when replacing components?
When replacing read heads, a deviation of a few tenths of a millimeter is possible. If higher accuracy is required, a correction in the control parameters is necessary.
Does the read head need to be aligned during installation?
No alignment of the read head is necessary. It is sufficient to attach the read head using the screws provided.
How much does the signal period of 200 µm affect the system's deviation?
The periodic deviation is less than 0.8 µm.
How do external fields from motors and rotary tables affect the built-in scale?
The scale is protected inside the rail. The external fields are short-circuited by the rail and the surrounding environment, so they have no impact on the scale.
What should be considered when using linear motors?
The risk that tools or chip nests will direct a magnetic flux through the scale is avoided by installing the scale on the opposite side of the linear motor.
What should be considered during installation?
AMS rails are installed without the use of magnetic lifting tools to avoid leaving residual magnetism in the rail.
What accessories are used with the AMS?
The complete range of MONORAIL MR and MONORAIL BM can be used with AMS. However, sheet metal wipers from the standard program cannot be used.
Does an AMS axis require more installation space than an axis without AMS?
In cross-section, compact carriages result in a minimally larger profile. In the direction of travel, the AMS is positioned between two carriages. If there is sufficient space between the carriages, the total length of the rail does not increase.
The absolute position is available after a reference run following power-up.
Does the exact absolute position need to be restored when replacing components? //
When replacing read heads, a deviation of a few tenths of a millimeter is possible. If higher accuracy is required, a correction in the control parameters is necessary.
Does the read head need to be aligned during installation? //
No alignment of the read head is necessary. It is sufficient to attach the read head using the screws provided.
How much does the signal period of 200 µm affect the system's deviation? //
The periodic deviation is less than 0.8 µm.
How do external fields from motors and rotary tables affect the built-in scale? //
The scale is protected inside the rail. The external fields are short-circuited by the rail and the surrounding environment, so they have no impact on the scale.
What should be considered when using linear motors? //
The risk that tools or chip nests will direct a magnetic flux through the scale is avoided by installing the scale on the opposite side of the linear motor.
What should be considered during installation? //
AMS rails are installed without the use of magnetic lifting tools to avoid leaving residual magnetism in the rail.
What accessories are used with the AMS? //
The complete range of MONORAIL MR and MONORAIL BM can be used with AMS. However, sheet metal wipers from the standard program cannot be used.
Does an AMS axis require more installation space than an axis without AMS? //
In cross-section, compact carriages result in a minimally larger profile. In the direction of travel, the AMS is positioned between two carriages. If there is sufficient space between the carriages, the total length of the rail does not increase.
Micro-table sur roulements
Les tables miniaturisées sur roulements conviennent pour les applications les plus exigeantes – même à haute température et dans le vide
 |  |  | | | |  |  |  | |
|---|---|---|---|---|---|---|---|---|---|
| Type AMSA 3B | Type AMSD 3B | Type AMSA 4B | Type AMSD 4B | Type AMSABS 3B | Type AMSABS 4B | Type AMSA 3L | Type MINISCALE PLUS | Type MINISLIDE MSQscale | |
| plus | plus | plus | plus | plus | plus | plus | plus | ||
| Magnétorésistant |  | | | | | | | ||
| Optique | | | |||||||
| Utilisable avec MONORAIL MR | | | | | |||||
| Utilisable avec MONORAIL BM | | | | ||||||
| Utilisable avec MINIRAIL | | ||||||||
| méthode de mesure incrémental | | | | | | | | ||
| méthode de mesure absolue | | ||||||||
| Utilisable avec MSQ | |
- Légende:
- 100 % meilleur choix
75%
50%
25 % bon choix
0%
Product overview AMSA 4B carriages
Technical data and options
Dimensions and capacities
Links to the following sizes:
AMSA 4B 15 analog with balls
AMSA 4B 20 analog with balls
AMSA 4B 25 analog with balls
AMSA 4B 30 analog with balls
AMSA 4B 35 analog with balls
AMSA 4B 45 analog with balls
The MONORAIL AMS 4B is an integrated magneto-resistive measuring system for distance measurement based on the MONORAIL BM ball profile guideway. In measuring terms, the AMS 4B is the same as the AMS 3B; it offers the same performance in terms of assembly, cost savings, accuracy and process reliability. AMS 4B products are preferred for use in applications that make major demands on travelling speed and require good resistance to acceleration and vibration.
Product overview AMSA 4B carriages
Product overview AMSA 4B rails
Technical data and options
Dimensions and capacities
Links to the following sizes:
AMSA 4B 15 analog with balls
AMSA 4B 20 analog with balls
AMSA 4B 25 analog with balls
AMSA 4B 30 analog with balls
AMSA 4B 35 analog with balls
AMSA 4B 45 analog with balls
The MONORAIL AMS 4B is an integrated magneto-resistive measuring system for distance measurement based on the MONORAIL BM ball profile guideway. In measuring terms, the AMS 4B is the same as the AMS 3B; it offers the same performance in terms of assembly, cost savings, accuracy and process reliability. AMS 4B products are preferred for use in applications that make major demands on travelling speed and require good resistance to acceleration and vibration.
Product overview AMSA 4B rails
Téléchargements
AMS film
Les exigences de nos clients :
un système de mesure du déplacement compact et rapide à assembler à proximité du processus d'usinage.
Notre solution :
un système de mesure du déplacement intégré alliant haute précision et fiabilité et nécessitant peu d'entretien.
SCHNEEBERGER overview MONORAIL and AMS
Instructions de montage pour chariots de guidage SCHNEEBERGER MONORAIL
Instructions de montage pour les têtes de lecture SCHNEEBERGER

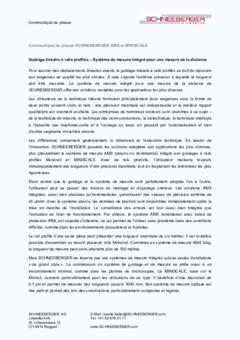

Communiqués de presse
Données CAD type Systèmes de mesure AMS à télécharger:
La taille sélectionnée peut être configurée et elle est disponible dans tous les formats de données courants
Veuillez cliquer sur la combinaison de tailles correspondante pour lancer le téléchargement.
Ouvrir les données CAD
Avantages
- Etanchéisation complète du boîtier de tête de lecture. Des racleurs supplémentaires peuvent être ajoutés pour les applications dans un environnement contaminé
- Utilisation sans lubrification centrale à l’aide de la plaque de lubrification SPL SCHNEEBERGER
- Boîte séparée compacte pour les systèmes électriques du capteur
- Signal de tension de sortie / sortie du signal numérique en association avec les systèmes électroniques d’interpolation SMEa
- La plupart des accessoires MONORAIL BM peuvent être utilisés
- Rail d’une longueur allant jusqu’à 6000 mm (BM 15: 1500 mm, BM 20: 3000 mm)
Caractéristiques
- Tête de lecture compacte avec boîtier séparé pour les systèmes électroniques du capteur
- Sens de montage transversal de la tête de lecture
- Interface analogique
- Niveau de précision +/- 5 µm / 1000 mm, +/- 2 µm / 40 mm
- Variations périodiques +/- 0,7 µm
- Résolution 0,0625 µm
- 4,0 µm en association avec SMEa
- Vitesse maximum 3,0 m/s
- Les capteurs, systèmes électroniques et graduations utilisés sont basés sur la technologie AMSA 3B
- Vibration / coup de 30 g
Clients Hotline pour système de mesure intégré
SCHNEEBERGER propose une gamme complète de services de réparation, de maintenance et d'assistance technique.
- Langues : allemand et anglais
- En Europe
- Heures d'ouverture du lundi- vendredi : 08:00-12:00 / 13:00-16:00
UTC +1, UTC +2 (mars-octobre)
SCHNEEBERGER GmbH
Höfen, Allemagne
Hotline +49 (0)7081 782 272
Fax +49 (0)7081 782 124
