Pattini a ricircolazione tipo NRT e cunei di precarico tipo NRV

Forze laterali minime grazie alle piste di scorrimento indipendenti, gioco ridotto dei rulli e rapporto ottimale tra lunghezza e diametro

Progettati per carichi medio-alti grazie alla ridotta pulsazione di sollevamento

Modulo di contatto per richiedere il prodotto (IT)

Hai una domanda su questo prodotto? Inviaci un messaggio. Uno dei nostri rappresentanti commerciali sarà felice di aiutarti.

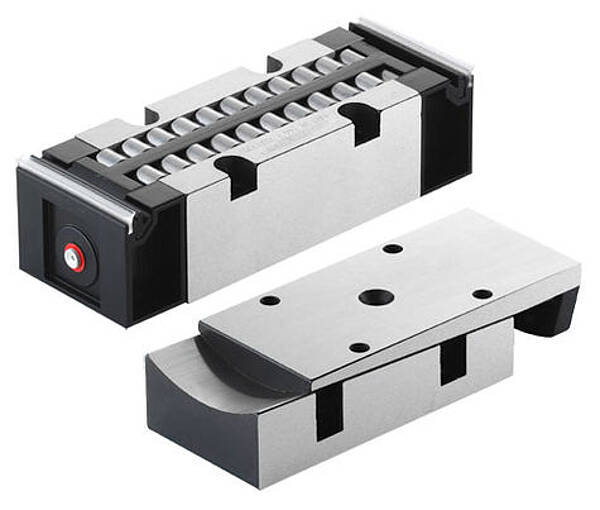

I pattini a ricircolazione di rulli NRT e cunei
di precarico NRV
I pattini a ricircolazione di rulli NRT e cunei di precarico NRV

Grazie a due piste di scorrimento indipendenti, al gioco ridotto dei rulli e al rapporto ottimale tra lunghezza e diametro dei rulli i pattini a ricircolazione a rulli tipo NRT presentano forze laterali di valore minimo. Sono progettati per carichi medio-alti. Grazie all’elevato numero di rulli e all’ottimizzazione dell’ingresso dei rulli si riduce la pulsazione di sollevamento. I punti di forza del tipo NRT sono il basso coefficiente di attrito volvente, l’elevata capacità di carico (da 4.300 N fino a 181.000 N), l’elevata rigidità data dal triplo supporto sul lato posteriore e la corsa di ritorno dei rulli protetta. Il tipo NRT è realizzato in acciaio per utensili temprato a cuore ed è disponibile come optional anche accoppiato, nelle versioni entro 5 µm La lubrificazione è ottenuta mediante nottolini su ogni lato frontale e aperture sul lato posteriore. Come optional è possibile richiedere un raccordo per una lubrificazione centrale. Su ogni lato frontale è montato un tergipista a doppio labbro sostituibile. Il lardone di precarico NRV completa l’elemento di trasmissione. Il design ben concepito con superfici concave/convesse compensa piccoli errori di angolazione e lievi deformazioni della struttura di montaggio.

Misure: 5, 7, 10

Lunghezze: da 72 fino a 130 mm"



Pattini a ricircolazione con sfere, rulli, cuscinetti a rullini o gabbie a rullini

Le guide lineari con corpo per l’alloggiamento integrato di cuscinetti consentono di realizzare strutture dallo scarso ingombro e capaci di sopportare sollecitazioni identiche in tutte le direzioni

  • Legenda:
  • 100%100% ottima scelta
  • 75%75%
  • 50%50%
  • 25%25% buona scelta
  • 0%0%

Download specifici dei prodotti

Guide Lineari - Catalogo dei prodotti
Guide Lineari - Catalogo dei prodotti Guide Lineari e pattiniScarica ora
Flyer KCS
Flyer KCS Scarica ora

SCHNEEBERGER overview linear bearings and positioning systems

Tipo di dati CAD NRT e NRV da scaricare:

La dimensione selezionata può essere configurata ed è disponibile in tutti i formati di dati comuni
Fare clic sulla combinazione di dimensioni corrispondente per iniziare il download.

Cliccando sul seguente link verrete automaticamente reindirizzati a CADENAS.

Aprire dati CAD
