Kundenspezifische Zahnstangen

Sonderlösungen in unterschiedlichen Materialien und Konfigurationen nach Kundenwunsch

Auswahl bis Modul 20 aus zahlreichen Werkstoffen möglich

Kontaktformular für Produktanfragen DE

Haben Sie Fragen zu diesem Produkt? Bitte schicken Sie uns eine Nachricht. Unsere Vertriebsmitarbeiter helfen Ihnen gerne.

Kundenspezifische Zahnstangen
Kundenspezifische Zahnstangen

Falls die standardisierten Abmessungen der Zahnstange auf der Kundenseite nicht in die vorgesehene Konstruktion passt, erfolgt seitens SCHNEEBERGER eine kundenspezifische Lösung. Der Kunde kann beliebige Zahnstangen bis Modul 20 aus unterschiedlichen Materialien auswählen. Die maximale, einteilige Länge beträgt 3000 mm. So konfiguriert der Kunde die Zahnstange, die er benötigt.

Technische Grundlagen

Innerhalb der nachstehend aufgeführten Spezifikationen können beliebige Zahnstangen und Führungszahnstangen nach Kundenzeichnung hergestellt werden.

Stückgewicht:max. 500 kg
Länge:max. 3000 mm
Verzahnung:

Modul 2 … 20
Metrisch 5 mm … 20 mm

Schrägungswinkel β-30° …+30°
Links- und rechtssteigend
Material:C45, 42CrMo4 V, 16MnCr5
X90CrMoV18 (Edelstahl)
Härteverfahren: Induktivhärtung
Einsatzhärtung
Durchhärtung
Nitrieren
Beste Genauigkeit:Q4

Platzsparende Kombination von Führung und Antriebselement!

Zahnstange mit Profilschienenführung kombiniert
Zahnstange mit Profilschienenführung kombiniert
Zahnstange in Linearführung integriert (Führungszahnstange)
Zahnstange in Linearführung integriert (Führungszahnstange)

Download

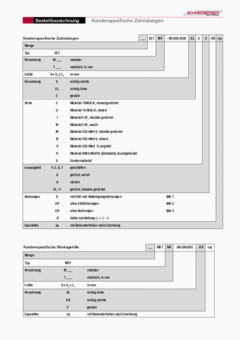

Zahnstangen Kundenspezifisch Bestellbezeichnung
Zahnstangen Kundenspezifisch Bestellbezeichnung (Deutsch PDF)Jetzt downloaden
RoHS & REACH - Konformität
RoHS & REACH - Konformität (Deutsch PDF)Jetzt downloaden
Zahnstangen - Produktkatalog
Zahnstangen - Produktkatalog Standard und kundenspezifischJetzt downloaden
Zahnstangen Montageanleitung
Zahnstangen Montageanleitung Standard und kundenspezifischJetzt downloaden

Zahnstangen Film

SCHNEEBERGER bietet Kunden unvergleichbare Kompetenzen: moderner und flexibler Maschinenpark, höchstes Qualitätsniveau

Pressemitteilung

SCHNEEBERGER Zahnstangen
SCHNEEBERGER Zahnstangen Mit Zahnstangen lassen sich lineare Bewegungen auf nahezu endlos langen Strecken ausführen. Dementsprechend gut eignen sie sich für den Einsatz in großen Maschinen und Anlagen.Jetzt downloaden

Vorteile

  • Geräusch-Reduzierung (Verzahnung)
  • Mehr Service-Umsätze unserer Kunden da Endkunde bei Erstausrüster Ersatzteile kaufen muß!
  • Beste Qualität Q4 (bis Q11): Teilungs-Einzelabweichung fp = 3μm
  • Sehr grosse Flexibilität aufgrund langjähriger Erfahrung
  • Sehr flexibler Maschinenpark
  • Interessiert an OEM-Geschäften und an Sonder-Abmessungen
