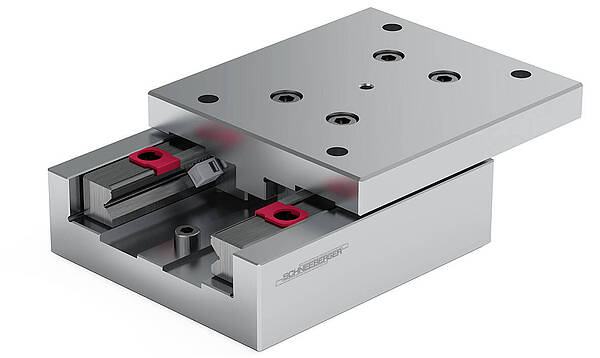

Dado que sus piezas principales son de aluminio, el tipo NKL ofrece un peso más ligero, en comparación con el tipo NK. Las mesas sin rozamiento de un eje tipo NKL constan de secciones superiores e inferiores de la misma longitud y las correspondientes guías longitudinales tipo R, con longitudes de 25 a 410 mm y carreras de 10 a 280 mm. Los cuatro tamaños están equipados con jaulas de rodillos tipo AC y topes tipo GB, y pueden emplearse en montajes horizontales y verticales. Orificios de fijación normalizados disponibles en las secciones superior e inferior. Los lados opuestos a los tornillos de regulación pueden emplearse como lado tope. En el modelo estándar, la limitación de la carrera se realiza como en el tipo NK. Con FORMULA-S ya no son necesarios los tornillos, gracias al centrado a través de la jaula. Los modelos especiales pueden equiparse con jaulas de bolas tipo AK (-AK) para una sensibilidad a la suciedad y una capacidad de carga reducidas.
SCHNEEBERGER E-SHOP
SCHNEEBERGER frictionless tables - limited quantity, easy ordering, quick delivery
Distintos modelos de mesas sin rozamiento
Unidades lineales para un dimensionamiento flexible y adecuadas para innumerables variantes de montaje
- Leyenda:
100% mejor opción
75%
50%
25% buena opción
0%
