Guidages à billes linéaires profilés MONORAIL BM

Les guidages à billes BM sont des composants fiables pour des applications diverses dans toute l'industrie

Les guidages très précis à rails profilés MONORAIL sont utilisés dans le monde entier dans de nombreuses applications de machines-outils. Un large programme produit couvre les différentes exigences, des petits manipulateurs jusqu'aux processus de burinage lourd.

Formulaire de contact pour les demandes de produits

Vous avez une question concernant ce produit ? Envoyez-nous un message. L'un de nos représentants commerciaux se fera un plaisir de vous aider.



Detaillierte Informationen zum Umgang mit Nutzerdaten finden Sie in unserer Datenschutzerklärung.

MONORAIL BM

Guidages à billes linéaires profilés
MONORAIL BM
Guidages à billes linéaires profilés MONORAIL BM

Le MONORAIL BM SCHNEEBERGER combine des propriétés dynamiques excellentes et de nombreux avantages commerciaux. Sa conception, à partir de pièces peu nombreuses et astucieusement disposées, garantit d'excellentes propriétés de roulement grâce à un faible nombre de passages dans les guidages à billes, ce qui permet un fonctionnement très silencieux, avec peu de pulsations et de frottement et de grandes vitesses de déplacement. Le rail trapézoïdal profilé permet d'obtenir une parfaite rigidité du guidage et de réduire considérablement l'entretien, car les racleurs additionnels peuvent être remplacés sans démontage du chariot. La totale étanchéité des chariots garantit une très grande fiabilité et une durée de vie prolongée.
Ce guidage robuste et économique complète la gamme de produits SCHNEEBERGER pour les applications industrielles exigeantes en matière de vitesse, de fiabilité et de constance des caractéristiques de roulement.

Version en acier inoxydable

Les guides linéaires des guides en acier inoxydable SCHNEEBERGER MONORAIL BM WR/SR sont conçus pour les applications dans lesquelles les revêtements anticorrosion classiques ne suffisent pas. Cela est notamment le cas si les guides linéaires sont utilisés dans un environnement facilitant la corrosion et dans les traitements ne tolérant pas la génération de particules des revêtements anticorrosion.

Ball MONORAIL BM WR / BM SR version en acier inoxydable »

NEW: Quick delivery service for EU, GB, CH

SCHNEEBERGER MONORAIL and MINIRAIL profiled guideways - limited quantity, easy ordering, quick delivery

De nouveaux types de chariots viennent étendre le champ d'applications

MONORAIL BM
MONORAIL BM

De nouveaux types de chariots viennent compléter la série MONORAIL BM de SCHNEEBERGER

Les guidages linéaires et à rail profilés MONORAIL BM sont depuis de nombreuses années un composant essentiel de la gamme de produits SCHNEEBERGER. La gamme de chariots BM avec roulement à billes a été complétée avec deux versions particulièrement basses et courtes. Beaucoup de nouveaux champs d'applications voient ainsi le jour. Voir la gamme de produits étendue sous la vue d'ensemble des chariots.

Plus d'informations :

lien vers le communiqué de presse

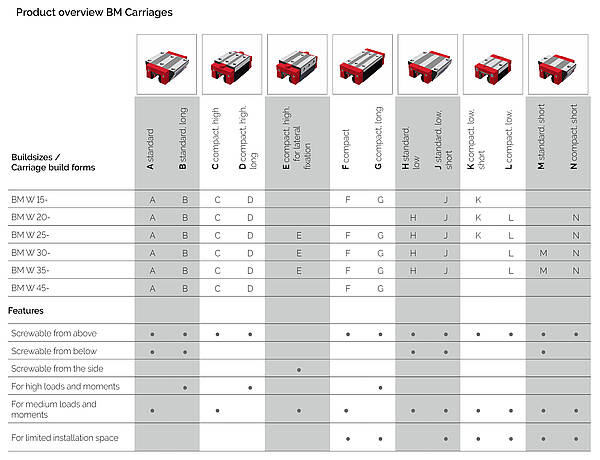

Product overview BM carriages

Technical data and options

Dimensions and capacities
Links to the following sizes:

MONORAIL BM 15 Profiled linear balls guideways
MONORAIL BM 20 Profiled linear balls guideways
MONORAIL BM 25 Profiled linear balls guideways
MONORAIL BM 30 Profiled linear balls guideways
MONORAIL BM 35 Profiled linear balls guideways
MONORAIL BM 45 Profiled linear balls guideways

Very good dynamic characteristics and superb economy are the distinguishing features of the MONORAIL BM ball guideway. Thanks to the small number of transitions in the ball tracks, this novel design with its low number of optimally designed components provides outstanding running characteristics, which are distinguished by smooth running, low pulsation, reduced friction values and high travelling speeds.

Product overview of MONORAIL carriages with balls

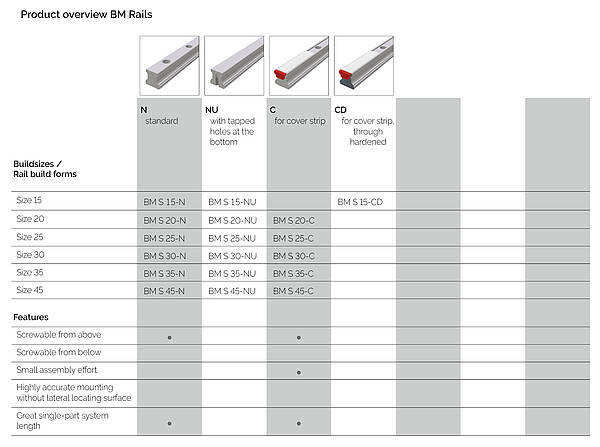

Product overview BM rails

Technical data and options

Dimensions and capacities
Links to the following sizes:

MONORAIL BM 15 Profiled linear balls guideways
MONORAIL BM 20 Profiled linear balls guideways
MONORAIL BM 25 Profiled linear balls guideways
MONORAIL BM 30 Profiled linear balls guideways
MONORAIL BM 35 Profiled linear balls guideways
MONORAIL BM 45 Profiled linear balls guideways

The trapezoidal rail section guideway results in a highly rigid guideway and also substantially reduces the amount of maintenance required since parts subject to wear can be replaced without the need to dismantle the guideway. Complete sealing of the carriages is a guarantee of unparalleled reliability matched by a long service life. This robust and versatile guideway thus ideally complements the MONORAIL MR roller guideway.

Product overview of MONORAIL rails with balls

Téléchargements

MONORAIL film

Significant customer benefits of MONORAIL: simple, versatile lubricating options and guide rails up to 6 meters in length – reduced number of butt joints and resulting installation costs.

SCHNEEBERGER overview MONORAIL and AMS

Communiqués de presse

Service Life Calculation for SCHNEEBERGER MONORAIL Guideways

Calculation exclusively for horizontal configuration of an axle with 2 rails and 4 carriages. The coordinate origin is in the centre between the carriages at rail screw-on Level.

Service Life Calculation

Données CAD type BM (avec billes) à télécharger:

La taille sélectionnée peut être configurée et elle est disponible dans tous les formats de données courants
Veuillez cliquer sur la combinaison de tailles correspondante pour lancer le téléchargement.

Ouvrir les données CAD
Produktfinder öffnen

Avantages

  • Rigidité élevée et grande capacité de portage dans toutes les directions
  • Fonctionnement doux avec de faibles pulsations et de faibles taux de frottement
  • Vitesse jusqu'à 5 m/s et l'accélération jusqu'à 100 m/s ²
  • Grande variété de types de chariots et de rails pour un large éventail d'applications
  • Quatre différentes classes de précision
  • Quatre différentes classes de précontrainte
  • Types de chariots et de rails à fixation  par le haut et par le bas
  • Rails d'une seule pièce pouvant atteindre 6 mètres
  • Longue durée de vie ; entretien facile et économique
  • Large choix d'applications et d'accessoires
  • Différents revêtements de protection contre la corrosion
  • Système de mesure de longueur intégré
  • Crémaillère intégrée en option

Caractéristiques

  • Géométrie en O
  • Bille à 2 points de contact
  • Rails à profils trapézoïdaux
  • D’une pièce, jusqu'à 6 m de long
  • Chariot trempé à cœur
  • 6 trous de fixation par chariot
  • Étanchéité totale
  • Possibilités multiples de lubrification
  • Fourniture de l’axe de machine complet
