Sistema di misurazione integrato di movimento modello AMSD 3B digitale con rulli

Il sistema integrato di misura delle lunghezze permette alla macchina di percorrere tragitti estremamente precisi e di mantenere tolleranze molto strette

Se sono richiesti movimenti lineari esatti, la guida lineare impiegata deve rispondere a requisiti di massima qualità. È inoltre richiesta una misurazione estremamente precisa. Schneeberger, con i suoi sistemi di misurazione integrati di movimento, offre soluzioni a costi ottimizzati per le applicazioni più disparate.

Modulo di contatto per richiedere il prodotto (IT)

Hai una domanda su questo prodotto? Inviaci un messaggio. Uno dei nostri rappresentanti commerciali sarà felice di aiutarti.

Sistema di misurazione integrato di
movimento tipo AMSD 3B
Sistema di misurazione integrato di movimento tipo AMSD 3B

MONORAIL AMSD 3B è un sistema di misurazione magnetoresistivo integrato di movimento basato sulla guida profilata MONORAIL MR con un'interfaccia digitale ed incrementale. AMSA 3B è il punto di partenza di questo tipo di prodotti. Le rotaie profilate sono quindi identiche e compatibili sia con AMSA 3B sia con AMSD 3B. La versione AMSD 3B è dotata di un'interfaccia digitale e incrementale con un'ampia gamma di opzioni di testine di lettura che consentono diverse risoluzioni e permettono al sistema di essere adeguato ai sistemi di controllo con frequenze di entrata differenti.

Sistema di misurazione di movimento integrato digitale e analogico con rulli o sfere

I sistemi di misura digitali e analogici rendono possibili movimenti lineari esatti mantenendo al minimo le tolleranze

Tipi AMSA 3BTipi AMSD 3BTipi AMSA 4BTipi AMSD 4BTipi AMSABS 3BTipi AMSABS 4B Tipi AMSA 3LTipi MINISCALE PLUS
Tipi MINISLIDE MSQscale
di piú
di piú

di piú

di piúdi piúdi piú di piú di piú
di piú
Magnetoresistenza
Ottica
Utilizzabile con MONORAIL MR
Utilizzabile con MONORAIL BM
Utilizzabile con MINIRAIL
Metodo di misura incrementale
Metodo di misura assoluta
Metodo di misura assoluta
  • Legenda:
  • 100%100% ottima scelta
  • 75%75%
  • 50%50%
  • 25%25% buona scelta
  • 0%0%

Product overview AMSD 3B carriages

Technical data and options

Dimensions and capacities
Links to the following sizes:

AMSD 3B 25 digital with rollers
AMSD 3B 30 digital with rollers
AMSD 3B 35 digital with rollers
AMSD 3B 45 digital with rollers
AMSD 3B 55 digital with rollers
AMSD 3B 65 digital with rollers

The AMSA 3B analog version has a voltage interface of 1 Vpp for connection to all standard control systems, and forms the basis for the AMSD 3B digital version. The profile rails are thus identical and are compatible with both versions. The AMSD 3B version has an incremental, digital interface and a range of reading head options that permit different resolutions and allow the system to be adapted to control systems with different input frequencies.

Product overview of AMSD 3B carriages digital with rollers

Product overview AMSD 3B rails

Technical data and options

Dimensions and capacities
Links to the following sizes:

AMSD 3B 25 digital with rollers
AMSD 3B 30 digital with rollers
AMSD 3B 35 digital with rollers
AMSD 3B 45 digital with rollers
AMSD 3B 55 digital with rollers
AMSD 3B 65 digital with rollers

The AMSA 3B analog version has a voltage interface of 1 Vpp for connection to all standard control systems, and forms the basis for the AMSD 3B digital version. The profile rails are thus identical and are compatible with both versions. The AMSD 3B version has an incremental, digital interface and a range of reading head options that permit different resolutions and allow the system to be adapted to control systems with different input frequencies.

Product overview of AMSD 3B rails with rollers

Downloads

MONORAIL e AMS - Catalogo dei prodotti
MONORAIL e AMS - Catalogo dei prodotti Guide profilate e sistemi di misura integratiScarica ora
MONORAIL e AMS - Catalogo applicazioni
MONORAIL e AMS - Catalogo applicazioni Lubrificazione, dimensionamento, installazione, montaggio, le precauzioniScarica ora
MONORAIL e AMS Istruzioni di montaggio
MONORAIL e AMS Istruzioni di montaggio Guide profilate e sistemi di misurazione integratiScarica ora
Avvertenza di montaggio MONORAIL MR4S
Avvertenza di montaggio MONORAIL MR4S Avvertenza di montaggio MONORAIL - Carri MR4SScarica ora
MONORAIL MR4S - Spare parts and Modification instruction
MONORAIL MR4S - Spare parts and Modification instruction MONORAIL MR4S - Spare parts and Modification instructionScarica ora

AMS film

Esigenze dei nostri clienti:
un sistema di misurazione delle distanze poco ingombrante e rapido da montare, vicino al processo di lavorazione.

La nostra soluzione:
un sistema integrato per la misurazione della distanza, ad alta precisione, affidabile e che richiede manutenzione minima.

SCHNEEBERGER overview MONORAIL and AMS

Istruzioni di montaggio per il carrello SCHNEEBERGER MONORAIL

Istruzioni di montaggio per le testine di lettura SCHNEEBERGER

Comunicati stampa

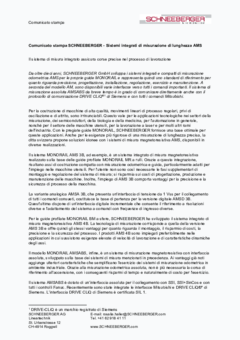

Il sistema di misura integrato assicura corse precise nel processo di lavorazione
Il sistema di misura integrato assicura corse precise nel processo di lavorazione Da oltre dieci anni, Schneeberger GmbH sviluppa i sistemi integrati e compatti di misurazione odometrica AMS per le proprie guide Monorail e rappresenta quindi uno standard di riferimento per quanto riguarda precisione, progettazione, installazione, regolazione, esercizio e manutenzione. Scarica ora
Cremagliere Schneeberger -  Movimenti lineari illimitati
Cremagliere Schneeberger - Movimenti lineari illimitati Le cremagliere consentono di realizzare movimenti lineari su corse di lunghezza pressoché illimitata e si prestano, quindi, ottimamente all’utilizzo in macchine e impianti di grandi dimensioni.Scarica ora

Tipo di dati CAD sistemi d misura AMS da scaricare:

La dimensione selezionata può essere configurata ed è disponibile in tutti i formati di dati comuni
Fare clic sulla combinazione di dimensioni corrispondente per iniziare il download.

Cliccando sul seguente link verrete automaticamente reindirizzati a CADENAS.

Aprire dati CAD

Vantaggi

  • Completa ermeticità dell’alloggiamento della testina di lettura, ulteriori tergipista possono essere aggiunti per applicazioni in ambienti contaminati
  • Segnali digitali diretti dalla testina di lettura senza elettronica aggiuntiva di interpolazione
  • Scatola compatta separata per i sensori elettronici
  • Frequenza di uscita massima e isteresi selezionabile secondo la richiesta del cliente
  • Puls di riferimento speciali per dispositivo di controllo FANUC

    Caratteristiche

    • Testina di lettura compatta con scatola separata per i sensori elettronici
    • Direzione di montaggio trasversale della testina di lettura
    • Interfaccia digitale (A quad B)
    • Classe di accuratezza +/- 5 µm /1000 mm 40 mm
    • Deviazione periodica +/- 1,0 µm
    • Risoluzioni diverse disponibili da 0,2 µm - 5,0 µm
    • Velocità massima 3,0 m/s
    • Sensori, elettronica e bilancia usati sono basati sulla tecnologia AMSA 3B
    • La bilancia magnetica è identica per sistemi analogici e digitali. Anche tutte le dimensioni sono le stesse di AMSA 3B
