MONORAIL BM

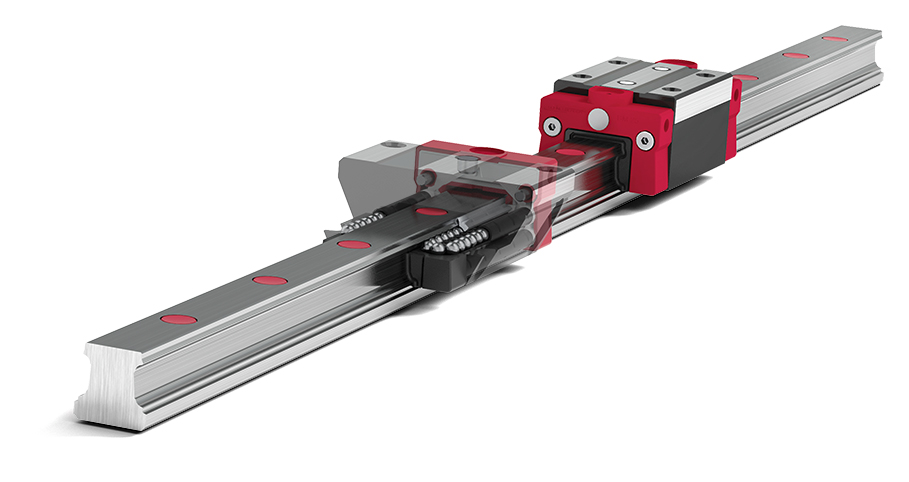

SCHNEEBERGER MONORAIL BM lineer bilyeli kılavuzlar mükemmel dinamik özellikler ve pek çok ticari avantaj sunar. Az sayıda akıllı şekilde düzenlenmiş bileşen ile tasarlanmıştır. Bilye yollarında az sayıda geçiş nedeniyle mükemmel çalışma özellikleri sağlar, bu da çok sessiz çalışmaya, düşük vuruş ve düşük sürtünme ve yüksek hareket hızına yol açar. Trapez ray kesitinin kullanımı, ek sıyırıcılar taşıyıcı demonte edilmeksizin değiştirilebildiğinden, servis süresinde büyük azalma ile birlikte aşırı derecede sert raylı kılavuz meydana getirir. Arabanın tam olarak sızdırmaz hale getirilmesi uzun çalışma ömrü ile birlikte maksimum güvenilirliği garantiler. Bu sağlam ve ekonomik raylı kılavuz, SCHNEEBERGER'in endüstriyel uygulamalar için ürün aralığını hız, güvenilirlik ve tutarlı çalışmaya yönelik yüksek taleplerle ile birleştirir.
Paslanmaz çelik versiyon
Paslanmaz çelikten imal edilmiş lineer bilyeli kılavuzlar, SCHNEEBERGER MONORAIL BM WR/SR paslanmaz çelik raylı kılavuzlar, yaygın korozyona dayanıklı kaplamaların yeterli olmadığı uygulamalar için tasarlanmıştır. Korozyona yol açacak bir ortamda ve korozyon dayanıklı kaplamalardan oluşan parçacıkları tolere edemeyen süreçlerde lineer kullanılırsa durum böyle olur.
SCHNEEBERGER E-SHOP
SCHNEEBERGER MONORAIL and MINIRAIL profile guideways - limited quantity, easy ordering, quick delivery
Yeni araba tipleri kullanım kapsamını genişletmektedir
Yeni araba tipleri SCHNEEBERGER MONORAIL BM yapı serisini tamamlamaktadır.

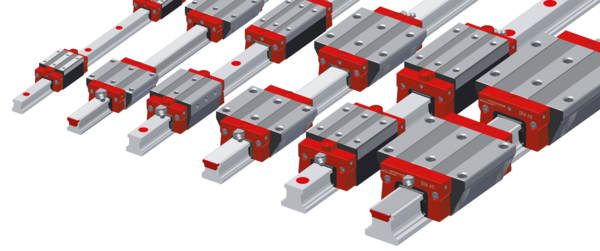

MONORAIL BM profil rayları kılavuzları yıllardır SCHNEEBERGER ürün yelpazesinin çok önemli bir yapı parçasıdır. Bilya yataklamalı BM araba ürün yelpazesi yeni, özellikle alçak ve kısa modeller ile neredeyse iki katına çıkmıştır. Bu sayede geniş kapsamlı yeni kullanım alanları oluşmaktadır. Genişletilmiş ürün yelpazesini Araba ürünlerine genel bakış bölümünden inceleyebilirsiniz.
Daha fazla bilgi:
Product overview BM carriages
Technical data and options
Dimensions and capacities
Links to the following sizes:
MONORAIL BM 15 Profile linear balls guideways
MONORAIL BM 20 Profile linear balls guideways
MONORAIL BM 25 Profile linear balls guideways
MONORAIL BM 30 Profile linear balls guideways
MONORAIL BM 35 Profile linear balls guideways
MONORAIL BM 45 Profile linear balls guideways
Very good dynamic characteristics and superb economy are the distinguishing features of the MONORAIL BM ball guideway. Thanks to the small number of transitions in the ball tracks, this novel design with its low number of optimally designed components provides outstanding running characteristics, which are distinguished by smooth running, low pulsation, reduced friction values and high travelling speeds.
Product overview of MONORAIL carriages with balls
Product overview BM rails
Technical data and options
Dimensions and capacities
Links to the following sizes:
MONORAIL BM 15 Profile linear balls guideways
MONORAIL BM 20 Profile linear balls guideways
MONORAIL BM 25 Profile linear balls guideways
MONORAIL BM 30 Profile linear balls guideways
MONORAIL BM 35 Profile linear balls guideways
MONORAIL BM 45 Profile linear balls guideways
The trapezoidal rail section guideway results in a highly rigid guideway and also substantially reduces the amount of maintenance required since parts subject to wear can be replaced without the need to dismantle the guideway. Complete sealing of the carriages is a guarantee of unparalleled reliability matched by a long service life. This robust and versatile guideway thus ideally complements the MONORAIL MR roller guideway.
Product overview of MONORAIL rails with balls
Yüklemeler
MONORAIL Filmi
Önemli müşteriler basit, çok yönlü yağlama seçeneklerine ve 6 metre uzunluğa kadar kılavuz raylarına sahip - az sayıda ara bağlantıları ve bunun sonucunda düşük kurulum maliyetleri olan MONORAIL’den faydalanır.
SCHNEEBERGER overview MONORAIL and AMS
SCHNEEBERGER MONORAIL taşıyıcı için montaj talimatları
Mounting instruction for SCHNEEBERGER MRK/BRK plastic plugs
Bülten yayınları
Service Life Calculation for SCHNEEBERGER MONORAIL Guideways
Calculation exclusively for horizontal configuration of an axle with 2 rails and 4 carriages. The coordinate origin is in the centre between the carriages at rail screw-on Level.
BM tipi (bilyeli) için CAD verilerini indirme:
Seçili boyut yapılandırılabilir ve tüm yaygın formatlarda kullanılabilir
İndirmeye başlamak için uygun boyut kombinasyonuna tıklayın.
CAD verilerini aç
Avantajları
- Yüksek rijitlik ve tüm yönlerde yüksek yük taşıma özellikleri
- Azaltılan titreşim ve düşük sürtünme ile sessiz, sorunsuz çalışma
- 5 m/sn'ye kadar hızlanma ve 100 m/s² değerine kadar ivme
- Mükemmel taşıma çeşitliliği ve geniş çaplı uygulamalar için ray türleri
- Dört farklı hassasiyet sınıfı - Dört farklı ön yükleme sınıfı (boşluk sınıfı)
- Yukarıdan ve aşağıdan takmak için taşıyıcı ve ray türleri
- 6 m'ye kadar tek parça ray uzunluğu
- Uzun çalışma ömrü - kolay ve maliyet tasarruflu bakım
- Geniş aksesuar ve seçenek aralığı
- Korozyon koruması için farklı kaplamalar
- Entegre mesefa ölçüm sistemi mevcuttur
- Opsiyon olarak entegre kremayer dişli
Özellikler
- O-Düzeneği
- 2 noktalı kontak
- Optimize çalışma yolu geometrisi
- Trapez ray profili
- Komple sızdırmazlık
- Çok yönlü yağlama olanakları
- Tamamen sertleştirilmiş arabalar
- Değiştirilebilirlik
