MONORAIL BZ

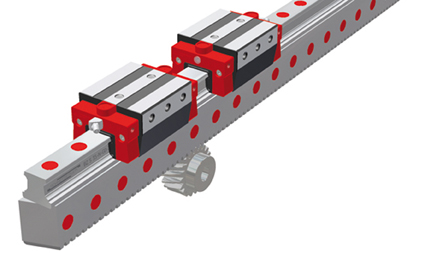

SCHNEEBERGER MONORAIL BZ sistemleri şirketin kendini kanıtlamış MONORAIL BM bilyeli profil kılavuzlarını bazı alan entegre kremayer dişli tahrikli, yüksek hassasiyetli lineer kılavuz sistemleridir.
Makine yataklarının üretimindeki, kılavuzların ve dişlilerin montajı ve hizalanmasındaki harcanan süre büyük oranda azaltılır. Tek parçalı ray sistemleri 6 metreye kadar uzunluklarda mevcuttur.
MONORAIL BZ'nin tasarımı üstün çalışma özellikleri, yüksek yük taşıma kapasitesi ve denenmiş ve test edilmiş MONORAIL BM profil kılavuzların kullanımı ve kuvvetlerin aktarılabilirliği, taşlanmış, süperlatif kalitede hassas sertleştirilmiş helisel dişli kremayer sunulan sorunsuz çalışma ve optimum konumlandırma hassasiyeti sayesinde uzun çalışma ömrü ile birlikte sağlamlık sağlar.
Product overview BZ carriages
Technical data options
Dimensions and capacities
Links to the following sizes:
MONORAIL BZ 25 Profile guideway with integrated racks
MONORAIL BZ 35 Profile guideway with integrated racks
With its BZ MONORAIL, SCHNEEBERGER offers linear guide systems that extend the characteristic properties of the company’s BM MONORAIL profile rail guides to include the advantages of an integral and high-precision rack drive. Customers gain the following decisive benefits:
• One-piece system up to 6000 mm long
• High-quality gear rack (hardened and ground)
• Cost savings of up to 25% due to reduced outlay on manufacturing and assembly
• Superlative operating properties, high load carrying capacity and a long service life based on our proven MONORAIL linear guides
• Oriented towards customer requirements due to the large number of carriage types available with BM ball guides and a comprehensive range of accessories and customised gear types and grades
Product overview of MONORAIL carriages with integrated racks
Product overview BZ rails
Technical data and options
Dimensions and capacities:
Links to the following sizes:
MONORAIL BZ 25 Profile guideway with integrated racks
MONORAIL BZ 35 Profile guideway with integrated racks
With its BZ MONORAIL, SCHNEEBERGER offers linear guide systems that extend the characteristic properties of the company’s BM MONORAIL profile rail guides to include the advantages of an integral and high-precision rack drive. Customers gain the following decisive benefits:
• One-piece system up to 6000 mm long
• High-quality gear rack (hardened and ground)
• Cost savings of up to 25% due to reduced outlay on manufacturing and assembly
• Superlative operating properties, high load carrying capacity and a long service life based on our proven MONORAIL linear guides
• Oriented towards customer requirements due to the large number of carriage types available with BM ball guides and a comprehensive range of accessories and customised gear types and grades
Product overview of MONORAIL rails with integrated racks
Yüklemeler
MONORAIL Filmi
Önemli müşteriler basit, çok yönlü yağlama seçeneklerine ve 6 metre uzunluğa kadar kılavuz raylarına sahip - az sayıda ara bağlantıları ve bunun sonucunda düşük kurulum maliyetleri olan MONORAIL’den faydalanır.
SCHNEEBERGER overview MONORAIL and AMS
SCHNEEBERGER MONORAIL taşıyıcı için montaj talimatları
Mounting instruction for SCHNEEBERGER MRK/BRK plastic plugs
Avantajlar
- 6000 mm'ye kadar tek parçalı sistem uzunluğu
- BZ 25 ve BZ 35 olmak üzere iki farklı boyut
- Yüksek kalitede dişli kremayer dişli (sertleştirilmiş ve taşlanmış)
- Üretim ve montajdaki harcamaların azaltılması ile % 25'e kadar olası maliyet tasarrufu
- MONORAIL BM kılavuzların ana özelliği, en iyi çalışma karakteristiğe sahip olması, yüksek yük taşıma kapasitesi ve çalışma süresi
- bilyeli kılavuz BM'nin kullanımı ile farklı modüllü, müşteri ihtiyaçlarına cevap verengerekliliklerine risk oluşturmadan uyumlaştırma
Özellikler
- 6000 mm'ye kadar tek parçalı sistem uzunluğu
- Kremayer diş hassasiyet sınıfı Q5'e kadar
- % 25'e kadar maliyet tasarrufu
- Müşterinin ihtiyacına göre üretim kabiliyeti
