Linearführung Typ RNG - Neuer Käfig verfügbar
Kreuzrollenführung mit Rollenlager für hochbelastbare Führungskonzepte
Kleinste Einbaumasse mit Rollenlagern realisierbar
NEU: Wir verschieben Grenzen
Optional: Typ RNG mit integrierter Käfigzwangssteuerung des Typs KCN, KCS

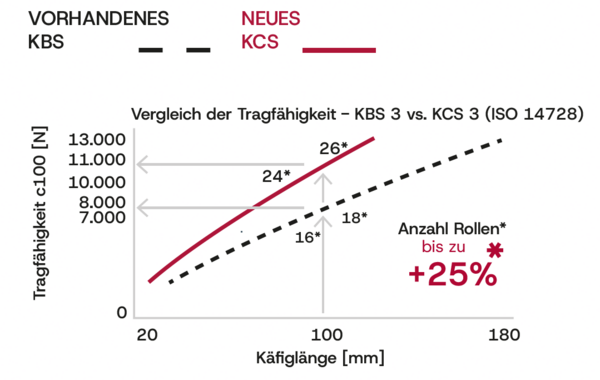

Eine Linearführung mit integrierter Käfigzwangssteuerung des Typs KCN oder KCS für die Linearlager RN und RNG erreicht eine um 25 % höhere Belastbarkeit. Sie ist mit KBN- oder KBS-Käfigen kompatibel.
| Optionale Ausführungen mit Steuerung der Käfigbegrenzung: |
| NEU KCN: Neuer Hochleistungskäfig ohne Käfigzwangssteuerung |
| NEU KCS: Neuer Hochleistungskäfig mit Käfigzwangssteuerung |
- Die Linearführung/Kreuzrollenführung RNG ist die Weiterentwicklung der Linearführung R.
- Durch die größere Kontaktfläche zwischen Rollen und Führung wird die Leistungsfähigkeit ohne größere Einbaumasse deutlich erhöht.
- Diese Führung zeichnet sich durch eine dreimal höhere Belastbarkeit, hohe Steifigkeit und Präzision sowie ein reduziertes Kontaminationsrisiko durch den engen Spalt zwischen den Führungsschienen aus.
Optional: Typ RNG mit integrierter Käfigzwangssteuerung des Typs KBS, KBN
Die robuste, einfache Bauweise der FORMULA-S Käfigzwangssteuerung besteht aus wenigen Bauteilen und erfüllt alle Anforderungen an Produktivität und Wirtschaftlichkeit. Durch das ausgeklügelte Design lässt sie sich problemlos in bestehende Aufbauten integrieren. FORMULA-S funktioniert unabhängig von der Vorlast der Führung in jeder Einbaulage.
Die Vorzüge
Störungsfreier Betrieb, hohe Beschleunigungen, kein Nachjustieren des Käfigs zählen zu den Vorzügen der Käfigsteuerung. Ausserdem führen Form- und Lagetoleranzen der Umgebungskonstruktion oder Temperaturunterschiede nicht zu Käfigwandern. Alles in allem, gute Voraussetzungen für eine hohe Lebensdauer.
Hochleistung bietet die RNG-Linearführung / Kreuzrollenführung mit Rollenlager. Bei kleinsten Einbaumassen lassen sich hochbelastbare Führungskonzepte mit Rollenlager realisieren. Durch die hohe Leistung von vergleichsweise kleinen Führungsquerschnitten ergibt sich bei vielen Anwendungen eine konkurrenzlose Wirtschaftlichkeit.
Grössen: 4, 6, 9, 12
Spezielle Grössen RNG 15 bis 20 werden auf Anfrage produziert.
Längen: 50 bis 1500 mm
Zubehör:
- Käfig KBN, KBS
- Endstücke GBN, GCN, GCN-
- Spezial-Befestigungsschraube GDN
- Käfigzwangsteuerung FORMULA-S
| Optionale Ausführungen mit Steuerung der Käfigbegrenzung: |
| KBN = Normaler Käfig ohne Käfigzwangssteuerung |
| KBS = Normaler Käfig mit Käfigzwangssteuerung |
