Profilschienenführungen MONORAIL MR (mit Rollen)

Laufrollenführung für die Werkzeugmaschinenindustrie

Die hochpräzisen MONORAIL Profilschienenführungen mit Laufrollen werden weltweit in unterschiedlichsten Anwendungen der Werkzeugmaschinenindustrie von einfachen Handhabungsaufgaben bis zu schweren Zerspanprozessen eingesetzt.

MONORAIL MR - Lineare Bewegungstechnik

SCHNEEBERGER MONORAIL mit Rollen 3D
Profilschienenführungen MONORAIL MR (mit Rollen)

Hohe Steifigkeit, große dynamische und statische Tragfähigkeit, hohe Laufruhe sowie allseitige Abdichtung des Wagens sind die Hauptmerkmale der MONORAIL Führung. Diese Eigenschaften dieser linearen Bewegungstechnik ermöglichen höhere Bearbeitungsleistungen bei gleichzeitig besserer Formgenauigkeit und Oberflächengüte der zu bearbeitenden Werkstücke. Die hohe Steifigkeit ergibt ein besseres Schwingungsverhalten mit kleineren Schwingungsamplituden und als Folge längere Werkzeugstandzeiten.

Die langjährige Erfahrung in der Konstruktion und Anwendung von Laufrollen und Rollenwälzführungen sowie modernste Technologien in der Produktentwicklung und Serienfertigung wurden konsequent eingesetzt. Das MONORAIL MR ist eine für den Anwender wirtschaftliche Wälzführung, die den Anforderungen des modernen Maschinenbaus entspricht.

Neue Profilschienenführungen glänzen durch „4S“

Neue Profilschienenführungen glänzen
durch vier „S“
Neue Profilschienenführungen glänzen durch vier „S“

Neue Generation der Baureihe MONORAIL MR 4S

Die neue SCHNEEBERGER MONORAIL MR 4S-Baureihe punktet vierfach: durch eine optimierte Schmiermittelverteilung, durch hohe Servicefreundlichkeit sowie ihre Unempfindlichkeit gegen Stoß und Schmutz.

  • Servicefreundlichkeit (Kompatibilität, Austausch Querabstreifer)
  • Schmiermittelverteilung (Schmierverteilung, druckdichte Schmierkanäle)
  • Stossfestigkeit (steifigkeitsoptimierter Grundkörper)
  • Schmutzunempfindlichkeit (robuste Frontplatte, stabile Befestigung der Frontplatten)

Mehr Informationen:

Link auf Pressemitteilung



SCHNEEBERGER E-SHOP

SCHNEEBERGER Profilschienenführungen MONORAIL und MINIRAIL – begrenzte Stückzahl, einfach bestellt, schnell geliefert

Lineartechnologie mit exzellenten Lösungen

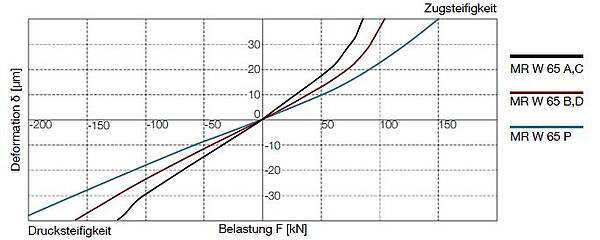

MR W 65 Steifigkeitsdiagramm
MR W 65 Steifigkeitsdiagramm

Die bestehende Wagentypen der Grösse 65  (A, B, C & D) werden nun ergänzt durch den neuen Wagentyp 65P.

Baugrösse: Standard

Wagenbauformen: extra lang



NEUES WAGENDESIGN in Perfektion

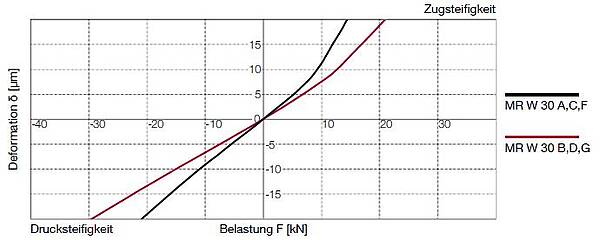

MR W 30 Steifigkeitsdiagramm
MR W 30 Steifigkeitsdiagramm

Neben den Wagengrössen 25, 35, 45, 55, 65 & 100 gibt es nun auch die neue Wagengrösse 30.

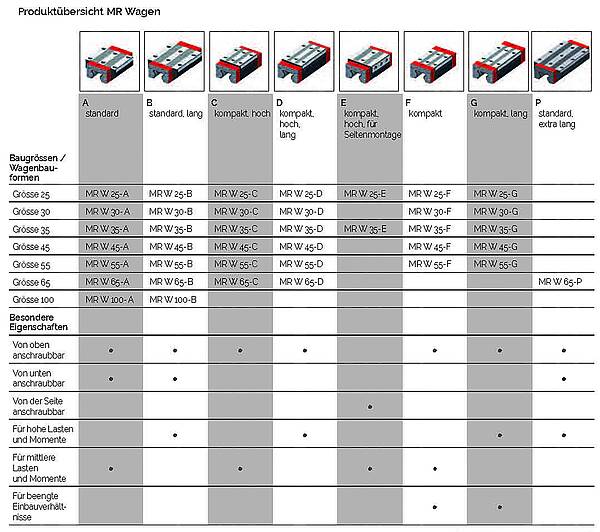

Produktübersicht MR Wagen

Technische Daten und Optionen

Abmessungen und Tragzahlen
Verlinkungen zu folgenden Grössen:

MONORAIL MR 25 Profilschienenführungen mit Rollen
MONORAIL MR 30 Profilschienenführungen mit Rollen
MONORAIL MR 35 Profilschienenführungen mit Rollen
MONORAIL MR 45 Profilschienenführungen mit Rollen
MONORAIL MR 55 Profilschienenführungen mit Rollen
MONORAIL MR 65 Profilschienenführungen mit Rollen
MONORAIL MR 100 Profilschienenführungen mit Rollen

Mehr als 2 Jahrzehnte Erfahrung in Konstruktion und Anwendung von Rollenwälzführungen mit >11 Mio. Führungswagen im Feld sowie modernste Technologien in der Produktentwicklung und Serienfertigung wurden in der neuesten Führungswagengeneration MR 4S für weiter gesteigerten Kundennutzen umgesetzt. Das MONORAIL MR ist eine für den Anwender wirtschaftliche Wälzführung, die den Anforderungen des modernen Maschinenbaus entspricht.

Produktübersicht MONORAIL Wagen mit Rollen

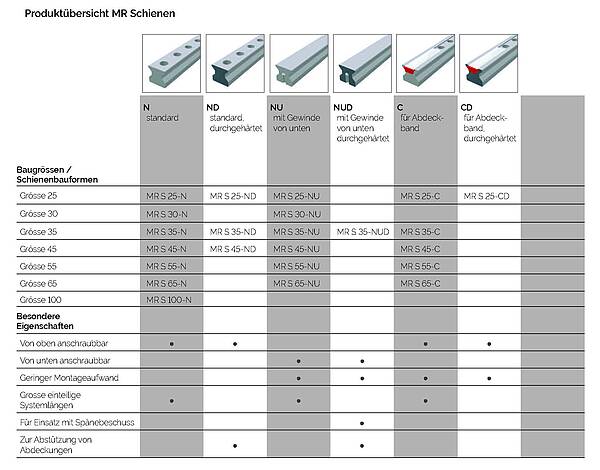

Produktübersicht MR Schienen

Technische Daten und Optionen

Abmessungen und Tragzahlen
Verlinkungen zu folgenden Gössen:

MONORAIL MR 25 Profilschienenführungen mit Rollen
MONORAIL MR 30 Profilschienenführungen mit Rollen
MONORAIL MR 35 Profilschienenführungen mit Rollen
MONORAIL MR 45 Profilschienenführungen mit Rollen
MONORAIL MR 55 Profilschienenführungen mit Rollen
MONORAIL MR 65 Profilschienenführungen mit Rollen
MONORAIL MR 100 Profilschienenführungen mit Rollen

Hohe Steifigkeit, grosse dynamische und statische Tragfähigkeit, hohe Laufruhe sowie allseitige Abdichtung des Wagens sind die Hauptmerkmale der Rollenführung MONORAIL MR. Diese speziell für die Werkzeugmaschine ausgelegten Eigenschaften ermöglichen höhere Bearbeitungsleistungen bei gleichzeitig besserer Formgenauigkeit und Oberflächengüte der zu bearbeitenden Werkstücke. Die in allen Richtungen hohe Steifigkeit der Produkte und der Verbindungsstellen zur Umgebungskonstruktion ergeben ein besseres Schwingungsverhalten mit kleineren Schwingungsamplituden und als Folge längere Standzeiten der eingesetzen Werkzeuge.

Produktübersicht MONORAIL Schienen mit Rollen

Downloads

MONORAIL AMSABS 3L - Produktbroschüre
MONORAIL AMSABS 3L - Produktbroschüre Profilschienenführungen mit absolutem Messsystem für lange AchsenJetzt downloaden
MONORAIL und AMS - Produktkatalog
MONORAIL und AMS - Produktkatalog Profilschienenführungen und integrierte MesssystemeJetzt downloaden
MONORAIL und AMS - Applikationskatalog
MONORAIL und AMS - Applikationskatalog Schmierung, Dimensionierung, Einbau, Montage, VorsichtsmassnahmenJetzt downloaden
MONORAIL und AMS Montageanleitung
MONORAIL und AMS Montageanleitung Profilschienenführungen und integrierte WegmesssystemeJetzt downloaden
RoHS & REACH - Konformität
RoHS & REACH - Konformität SCHNEEBERGER GmbH, Richtlinie 2011/65/EU, Verordnung (EC) No 1907/2006, in DeutschJetzt downloaden
Montagehinweis MONORAIL MR4S
Montagehinweis MONORAIL MR4S Montagehinweis MONORAIL - Wagen MR4SJetzt downloaden
MONORAIL MR4S - Ersatzteilliste und Umbauanleitung
MONORAIL MR4S - Ersatzteilliste und Umbauanleitung MONORAIL MR4S - Ersatzteilliste und UmbauanleitungJetzt downloaden
Blue Competence Flyer
Blue Competence Flyer Substainability that pays off.Jetzt downloaden

MONORAIL Film

Kundenvorteile von MONORAIL: einfache  Schmiermöglichkeiten und bis zu 6 Meter lange Führungsschienen – reduzieren die Stösse und den Montageaufwand.

SCHNEEBERGER Übersicht MONORAIL and AMS

Montageanleitung für SCHNEEBERGER MONORAIL Führungswagen

Fachartikel/Anwendungsbeispiele

Keine Komporomise bei der Wahl des Zulieferes
Keine Komporomise bei der Wahl des Zulieferes Langlebigkeit und Steifigkeit sind das A und O: Die Monorail-Profilschienenführungen der X- und Y-Achse müssen die gesamten Schleifkräfte von bis zu 400 kg aufnehmen. Jetzt downloaden
Aus einem Guss
Aus einem Guss Die Kombination aus Lineartechnik und Mineralguss schafft hier entscheidende Vorteile für Anwender. Jetzt downloaden
Grosse Massen pfeilschnell bewegen
Grosse Massen pfeilschnell bewegen Schwerlastführungen für Werkzeugmaschinen bis 150t: Mit der «MONORAIL-MR-Baureihe » verfügt die SCHNEEBERGER LinearTechnology über Profilschienenführungen, die sich speziell im Werkzeugmaschinenbau für das hochgenaue Verfahren auch von schwersten Lasten eignen.Jetzt downloaden

Pressemitteilung

SCHNEEBERGER Profilschienenführung MONORAIL
SCHNEEBERGER Profilschienenführung MONORAIL Hochlastfähige Profilschienenführungen. Wenn es darum geht, höchste Lasten in Fräs-, Dreh-, Bohr- oder Schleifmaschinen präzise zu bewegen, sind unter anderem zuverlässige Linearführungen gefragt. Jetzt downloaden
Neue Profilschienenführungen glänzen durch vier „S“
Neue Profilschienenführungen glänzen durch vier „S“ Die hochpräzisen Rollen-Monorail-Führungen von Schneeberger werden weltweit im Maschinenbau für ein großes Anwendungsspektrum eingesetzt: von einfachen Handhabungsaufgaben bis zu schweren Zerspanungsprozessen.Jetzt downloaden

Lebensdauerberechnung für Schneeberger MONORAIL-Führungen

Berechnung ausschließlich für horizontale Anordnung einer Achse mit 2 Schienen und 4 Wagen. Der Koordinatenursprung befindet sich in der Mitte zwischen den Führungswagen auf der Schienenanschraubebene.

Lebensdauerberechnung

CAD Daten Typ MR (mit Rollen) zum Downloaden:

Die ausgewählte Grösse kann konfiguriert werden und steht in allen gängigen Datenformaten zur Verfügung Bitte klicken Sie auf die entsprechende Grössenkombination um den Download zu starten.

Wenn Sie auf den folgenden Link klicken, werden Sie automatisch zu CADENAS weitergeleitet.

CAD Daten öffnen
Produktfinder öffnen

Vorteile MONORAIL MR Profilschienenführungen

  • 4 verschiedene Genauigkeitsklassen
  • 3 verschiedene Vorspannklassen
  • Höchste Genauigkeit von Schienensätzen durch Schleifen der Systeme im Satz und unterschiedliche Verfahren bei der Paarung von Schienen
  • Wagen und Schienen für Befestigungen von oben und von unten
  • Einteilig bis 6 m Länge
  • Überragende Schienengeradheit als Ergebnis jahrelanger Optimierung der Schleif- und Richtverfahren
  • Vielzahl von Zubehör und Ausführungsoptionen
  • Verschiedene Korrosionsschutz-Beschichtungen

Eigenschaften

  • O-Geometrie
  • Durchgehärtete Wagen
  • Vollständige Abdichtung
  • Vielseitige Schmiermöglichkeiten
  • Austauschbarkeit
  • Laufruhe
  • Steifigkeit
  • Tragfähigkeit
