Guidages à rouleaux linéaires profilés MONORAIL MR

Guidage à rouleaux pour l'industrie des machines-outils

Les guidages très précis à rails profilés MONORAIL sont utilisés dans le monde entier dans de nombreuses applications de machines-outils. Un large programme produit couvre les différentes exigences, des petits manipulateurs jusqu'aux processus de burinage lourd.

MONORAIL MR

Guidages à rouleaux linéaires profilés
MONORAIL MR
Guidages à rouleaux linéaires profilés MONORAIL MR

Rigidité élevée, grande capacité de charge dynamique et statique, fonctionnement remarquablement équilibré et étanchéité totale du chariot sont les caractéristiques essentielles du guidage MONORAIL. Ces propriétés permettent d'obtenir de grandes performances d'usinage, une meilleure précision de forme et une meilleure qualité de surface des pièces usinées. La grande rigidité assure un meilleur comportement aux oscillations, avec des amplitudes d'oscillation réduites, ce qui prolonge la durée de vie des outils.SCHNEEBERGER a systématiquement appliqué ses nombreuses années d'expérience de conception, production et utilisation de guidages de type rouleau au développement du MONORAIL. Le MONORAIL MR constitue donc un guidage économique qui répond aux défis de la conception de machines modernes.

Les nouveaux guidages linéaires profilés excellent avec leurs quatre caractéristiques

Les nouveaux guidages linéaires profilés
excellent avec leurs quatre caractéristiques
Les nouveaux guidages linéaires profilés excellent avec leurs quatre caractéristiques

MONORAIL MR 4S – la nouvelle série des chariots

La nouvelle série MONORAIL MR 4S de SCHNEEBERGER marque des points à quatre niveaux : répartition optimisée du lubrifiant, grande facilité d'entretien et résistance aux chocs et à la saleté.

  • Rapidité de l'entretien (comptabilité, échange des racleurs transversaux)
  • Répartition du lubrifiant (répartition du lubrifiant, canaux de lubrification étanches à la pression)
  • Résistance aux chocs (corps rigides)
  • Résistance à la saleté (plaque frontale robuste, fixation stable des plaques frontales)

Plus d'informations:

lien vers le communiqué de presse



SCHNEEBERGER E-SHOP

SCHNEEBERGER MONORAIL and MINIRAIL profile guideways - limited quantity, easy ordering, quick delivery

Nouveaux types de chariots 65 P

MR W 65 Diagramme de rigidité
MR W 65 Diagramme de rigidité

Types de chariots existants de taille 65:
A, B, C & D

Nouveaux types de chariots 65 P

Tailles de construction: standard

Types de chariots: extra longue



Nouveau design

MR W 30 Diagramme de rigidité
MR W 30 Diagramme de rigidité

Tailles de chariots existantes 25, 35, 45, 55, 65 & 100

La nouvelle taille des wagons 30

Product overview MR carriages

Technical data and options

Dimensions and capacities
Links to the following sizes:

MONORAIL MR 25 Profile linear roller guideways
MONORAIL MR 30 Profile linear roller guideways
MONORAIL MR 35 Profile linear roller guideways
MONORAIL MR 45 Profile linear roller guideways
MONORAIL MR 55 Profile linear roller guideways
MONORAIL MR 65 Profile linear roller guideways
MONORAIL MR 100 Profile linear roller guideways

More than two decades of experience in the construction and application of rollertype frictionless guideways, with >11 million carriages successfully deployed in the field, and the latest technologies in product development and serial production: all of this has been incorporated into the latest generation of MR 4S carriages for even greater customer benefit. The MONORAIL MR is a frictionless guideway that is costeffective for the user and meets the requirements of modern mechanical engineering.

Product overview of MONORAIL carriages with rollers

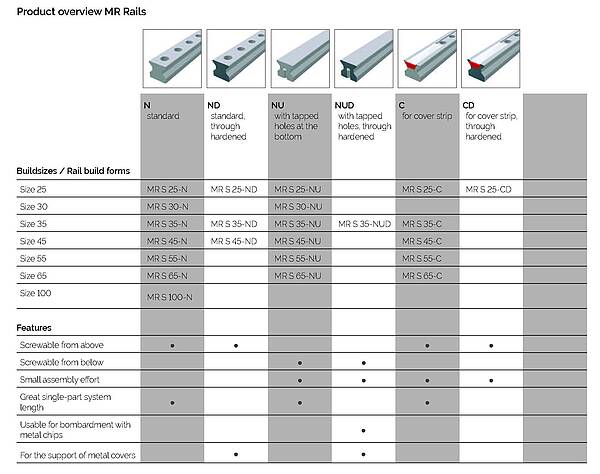

Product overview MR rails

Technical data and options

Dimensions and capacities
Links to the following sizes:

MONORAIL MR 25 Profile linear roller guideways
MONORAIL MR 30 Profile linear roller guideways
MONORAIL MR 35 Profile linear roller guideways
MONORAIL MR 45 Profile linear roller guideways
MONORAIL MR 55 Profile linear roller guideways
MONORAIL MR 65 Profile linear roller guideways
MONORAIL MR 100 Profile linear roller guideways

High rigidity, great dynamic and static load carrying capacity, outstanding running smoothness and the total enclosure of the carriage are the main features of the MONORAIL guideway. These properties result in higher machining rates while enhancing geometrical accuracy and surface quality of the machined workpieces. Our highly rigid MONORAIL provides improved vibration behavior, smaller vibration amplitudes and thus extends tool life.

Product overview of MONORAIL rails with rollers

Téléchargements

MONORAIL et AMS - Catalogue produits
MONORAIL et AMS - Catalogue produits Guidages profilés et systèmes de mesure intégrésTélécharger maintenant
MONORAIL et AMS - Catalogue d'applications
MONORAIL et AMS - Catalogue d'applications Lubrification, dimensionnement, installation, montage, mesure de précautionTélécharger maintenant
MONORAIL et AMS Notice de montage
MONORAIL et AMS Notice de montage Guidages profilés et systèmes de mesure intégrésTélécharger maintenant
Notes de montage MONORAIL MR4S
Notes de montage MONORAIL MR4S Notes de montage MONORAIL - Chariots MR4STélécharger maintenant
MONORAIL MR4S - Spare parts and Modification instruction
MONORAIL MR4S - Spare parts and Modification instruction MONORAIL MR4S - Spare parts and Modification instructionTélécharger maintenant

MONORAIL film

Significant customer benefits of MONORAIL: simple, versatile lubricating options and guide rails up to 6 meters in length – reduced number of butt joints and resulting installation costs.

SCHNEEBERGER overview MONORAIL and AMS

Instructions de montage pour chariots de guidage SCHNEEBERGER MONORAIL

Article/Example of application

No compromises with choice of the delivery support
No compromises with choice of the delivery support SCHNEEBERGER MONORAIL profile linear guideways bring high levels of flexibility for indexable insert grinding machines.Télécharger maintenant
High-performance profile guideways
High-performance profile guideways When the heaviest loads in milling, turning, drilling or grinding machines need to be moved in an accurate manner, reliable linear bearings are one of the elements required for this. Schneeberger has the right solution in the form of its MONORAIL MR series, which is intended for various types of application and weight class. As such, workpieces weighing up to 150 tons can be moved in an extremely precise manner.Télécharger maintenant

Communiqués de presse

Guidages linéaires à rails profilés Schneeberger MONORAIL
Guidages linéaires à rails profilés Schneeberger MONORAIL Lorsqu'il s'agit de déplacer avec précision des charges extrêmes dans des machines à fraiser, des tours, des perforatrices ou des meuleuses, il faut faire appel entre autres à des guidages fiables. Télécharger maintenant
Les nouveaux guidages linéaires profilés excellent avec leurs
Les nouveaux guidages linéaires profilés excellent avec leurs Les guidages Monorail à rouleaux haute précision de Schneeberger sont utilisés dans le monde entier dans la construction de machines, avec un large champ d'applications : des opérations de manipulation simples aux processus d'usinages complexes.Télécharger maintenant

Service Life Calculation for SCHNEEBERGER MONORAIL Guideways

Calculation exclusively for horizontal configuration of an axle with 2 rails and 4 carriages. The coordinate origin is in the centre between the carriages at rail screw-on Level.

Service Life Calculation

Données CAD type MR (avec rouleaux) à télécharger:

La taille sélectionnée peut être configurée et elle est disponible dans tous les formats de données courants
Veuillez cliquer sur la combinaison de tailles correspondante pour lancer le téléchargement.

En cliquant sur le lien suivant, vous serez automatiquement redirigé vers CADENAS.

Ouvrir les données CAD
Produktfinder öffnen

Avantages

  • Quatre niveaux de précision
  • Trois niveaux de pré-chargement
  • Traitement spécial par polissage et rails couplés soutenant des machines haute précision
  • Chariot et types de rails pour fixation du haut et du bas
  • Rail mono-pièce d’une longueur allant jusqu’à 6 m
  • Traitement final de polissage à sec de l’interface mécanique de transport. Aucun changement du pré-chargement durant l’assemblage et l’utilisation
  • Rectitude du rail supérieur grâce au polissage avancé et à la technologie de renforcement
  • Nombreux accessoires et options
  • Différents revêtements pour une meilleure protection contre la corrosion
  • Chariots traités pour des propriétés durables. Aucune perte de pré-chargement pour une exécution machine constante
  • Géométries de trajectoires optimisées pour les galets et les transitions, pour une utilisation silencieuse et souple
  • Racleurs inférieurs pour protéger les galets contre la résistance environnement – corrosion avec en option un chromage spécial dense et fin
  • Couvre-joint en acier inoxydable
  • Nombreuses possibilités des bouchons pour une durée de vie plus longue des racleurs

Caractéristiques

  • Géométrie en O
  • Chariots trempés à coeur
  • Étanchéité complète
  • Raccordements de lubrification
  • Échangeables
  • Fonctionnement doux
  • Rigidité
  • Capacité de charge
