Neues Messemodul: Mini-Referenzsystem

Bericht von Nik Shala Auszubildender Konstrukteur im 4. Lehrjahr, Lehrlingsprojekt Verantwortlicher Designer

SCHNEEBERGER hat ein neues Messemodul.

Ein wichtiger Strategiepunkt bei CHS in Roggwil ist „Business Development“. Das Ziel ist, neue Märkte bzw. Kunden zu gewinnen und somit die Diversifikation voranzutreiben. Interessante und informative Messestände bilden dabei eine wichtige Grundlage bei unseren
öffentlichen Auftritten.

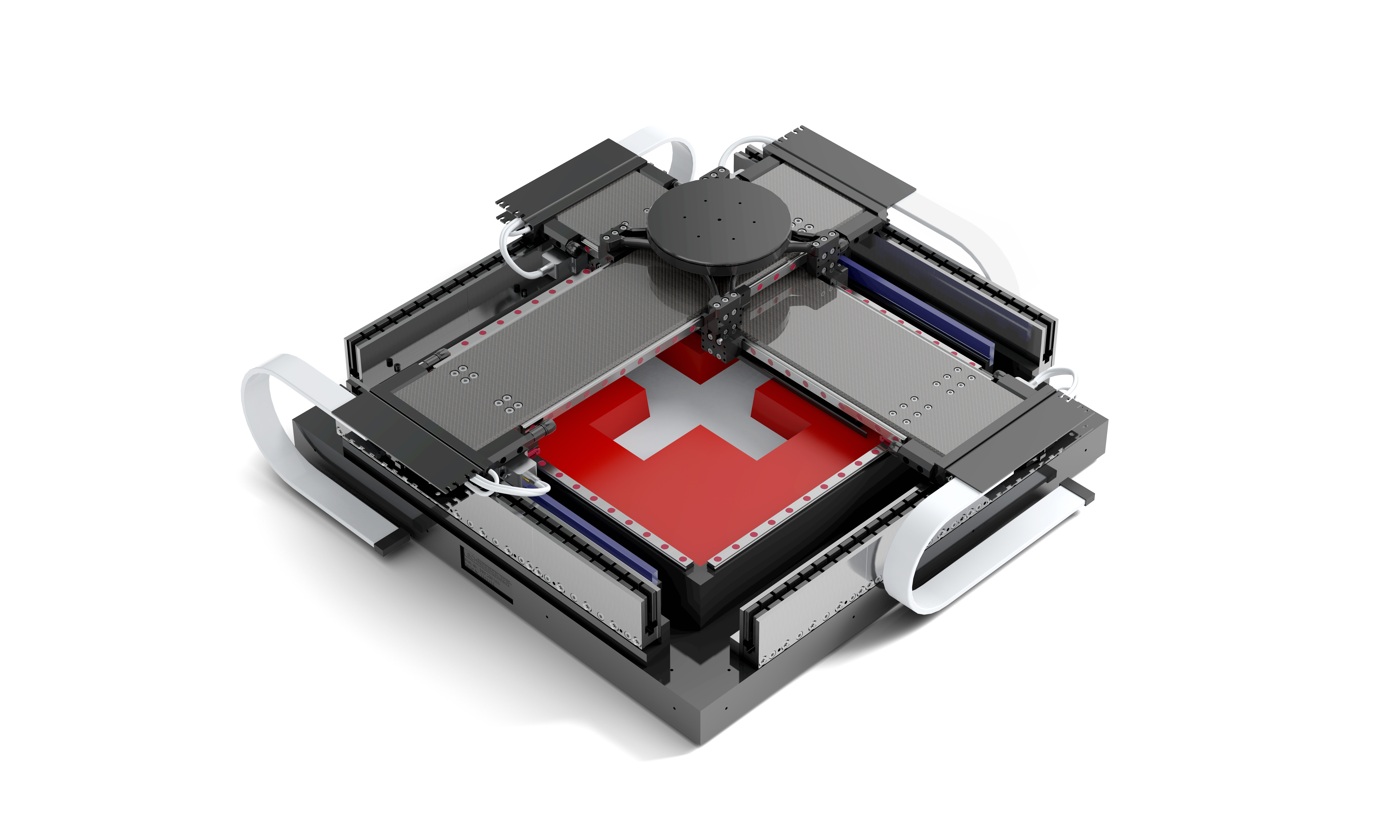

Das Messemodul, genannt Mini-Referenzsystem, ist auf der Basis eines Double-Gantry Systems aufgebaut. Das System besteht aus drei Achsen, zwei horizontalen Achsen X und Y und einer Drehachse T (Theta). Die Hübe sind je 200mm in X und Y. Die Drehachse lässt sich endlos drehen.

Das neue Messemodul kann für diverse Messen & Seminare eingesetzt werden. Daher war das Ziel, ein kompaktes und praktisches Modul zu gestalten, um damit ein einfacheres Handling zu gewährleisten. Die Aussenmasse des Messemoduls betragen lediglich 850mm x 850mm x 1200mm (LxBxH). Dadurch können wir eine kleine Standfläche und einfache Handhabung gewährleisten. Zudem war natürlich das Ziel, möglichst viele Produkte aus dem Hause SCHNEEBERGER zu integrieren.

Das Mini-Referenzsystem soll die herausragenden Fähigkeiten von SCHNEEBERGER aufzeigen, wie innovatives Design, Einsatz von speziellen Materialien und speziellen Fertigungsverfahren für die Optimierung von Teilegewicht und Steifigkeit (z.B.: Bionik). Aus der Sicht von CHS wollen wir mit dem Double-Gantry-Prinzip neue Massstäbe setzen bezüglich Positioniergeschwindigkeiten und Genauigkeit.

Das neue Messemodul verwendet eine Basis aus unserem robusten und bewährten Mineralguss. Der Mineralguss bietet die hochgenaue Basis für das gesamte System. Mit dem Mineralguss können komplexe Maschinenstrukturen und Formen  massgenau und qualitativ einwandfrei hergestellt werden. Durch eine spezielle Mischung (fräsbarer Belag) des Mineralgusses war es möglich, die Montageflächen der Schienen auf dem Mineralguss mit einer Fräsmaschine zu bearbeiten. Zudem zeigt die Mineralgussbasis unsere Kompetenz für spezielle Lackierungen im Werk in Cheb auf.
Als Führung und Messsystem wird das MINISCALE Plus von CHE eingebaut. Das neue MINISCALE Plus wurde am diesjährigen ISEM vorgestellt. Es vereint die einzigartigen Eigenschaften einer Miniaturführung und einem integriertem Messsystem mit einer Auflösung von
0.1 ­μm.

Das Mini-Referenzsystem zeigt weiter ein superleichtes, mit additivem Verfahren (3D-Drucken) hergestelltes bionisches Bauteil. Es handelt sich um das Bauteil, auf welchem die Drehachse montiert ist. Dieses Strukturteil wiegt weniger als die Hälfte, im Vergleich zu einem auf ­herkömmliche Weise konstruierten Fertigungsteil. Zudem sind die Gantry-Brücken aus CFK hergestellt. Die Konstruktion des Systems und die Verwendung der neusten Technologien und Materialien zeigt die Kompetenz von CHS auf.
Das neue Double-Gantry-Prinzip kombiniert bewährte Technologien mit neuen innovativen Lösungen, um eine deutlich höhere Produktivität zu gewährleisten.
Das Mini-Referenzsystem basiert auf unserem neuen Double-Gantry-System. Das Minireferenzsystem ist ungefähr 3x kleiner als das Original. Das Double-Gantry-System wurde bereits in mehreren Fachzeitschriften vorgestellt.

Das Projekt diente ausserdem zur gezielten Schwerpunkt-Ausbildung möglichst verschiedener Berufslernenden und vereinzelt auch zur spezifischen Weiterbildung von Mitarbeitenden.

Das Mini-Referenzsystem konnte innert kürzester Zeit realisiert werden, dank der sehr guten Zusammenarbeit unserer Kollegen von CHE in Roggwil (MINISCALE Plus) und CZM in Cheb (Mineralguss). Wir bedanken uns daher auf diesem Weg für die sehr gute Zusammenarbeit!


Das neue Messemodul wird erstmals an der SEMICON West in den USA ausgestellt.
