MINI-X = Guidages miniatures, Chariots de guidage MINIRAIL avec lubrification à long terme LUBE-S, micro-tables sur roulements et système de mesure du déplacement intégré
Les guidages miniatures sont compacts et précis pour une productivité maximale. Guidages ne nécessitant aucune maintenance - réservoir de lubrifiant directement intégré aux.
Les guidages miniatures MINIRAIL, les micro-tables sur roulements MINISLIDE et les systèmes de mesure du déplacement intégrés MINISCALE PLUS, qui ont un impact majeur grâce à leur degré de précision, leur robustesse et leur polyvalence, ont été développés pour de grandes vitesses et accélérations dans le processus de travail.
Ce nouveau système innovant et breveté de déviation des billes garantit un fonctionnement fluide et précis à des vitesses allant jusqu'à 3 m/s et des accélérations jusqu'à 250 m/s².
Guidages ne nécessitant aucune maintenance - réservoir de lubrifiant directement intégré aux
Les MINIRAIL représentent la nouvelle génération de rails miniatures pour des applications haut de gamme. Ils sont extrêmement solides et parfaits pour toute utilisation grâce à leur précision et leur fiabilité.
Chariots de guidage MINIRAIL avec lubrification à long terme LUBE-S
La forme, les matériaux et le revêtement du système de recirculation et d'admission des billes garantissent une pulsation faible et un niveau sonore extrêmement faible.
La gamme comporte huit largeurs de rails, que l'on peut combiner pour obtenir jusqu'à quatre tailles de chariots différentes.
Chariot version courte (réf. commande MNNS). Le meilleur choix pour les espaces de montage restreints.
Avantage du chariot court pour le client :
Le chariot court compact convient parfaitement aux espaces de montage étroits
Niveau de précision élevé et constant
Longue durée de vie
Foire aux questions sur les guidages MINIRAIL de SCHNEEBERGER
Que signifie la lubrification à vie pour MINIRAIL ?
La lubrification à vie signifie que les points de friction sont remplis de lubrifiant une seule fois, sans nécessité de renouvellement pendant toute la durée de vie du produit. SCHNEEBERGER a développé et breveté le système innovant LUBE-S à cet effet.
Quels sont les avantages du système LUBE-S ?
LUBE-S permet un fonctionnement sans entretien jusqu'à 20 000 km dans des conditions normales. Le lubrifiant est appliqué directement sur les billes dans la zone de charge, sans affecter la longueur du chariot ni la course maximale. Cela réduit considérablement les coûts d'entretien et la consommation de lubrifiant, ce qui est plus écologique.
Comment fonctionne le système LUBE-S ?
LUBE-S est un réservoir de lubrifiant sophistiqué qui, par capillarité, distribue le lubrifiant aux billes situées dans la zone de charge. Le système est entièrement intégré dans le chariot et garantit une lubrification fiable même pour des courses courtes.
Le système LUBE-S peut-il être intégré dans n'importe quelle application ?
LUBE-S peut être utilisé dans presque toutes les applications. Cependant, les environnements spéciaux comme le vide et les salles blanches ne conviennent pas au système LUBE-S.
Quels sont les avantages des guidages MINIRAIL ?
Les guidages MINIRAIL se distinguent par leur haute précision et leur durabilité. Leur conception assure une grande fiabilité de processus et permet des vitesses allant jusqu'à 5 m/s et des accélérations jusqu'à 300 m/s².
Quelles options améliorent l'utilisation des guidages MINIRAIL ?
Force de déplacement définie (VD) : Pour les applications exigeantes, la force de déplacement peut être adaptée.
Chariots assortis en hauteur (HA) : Dans certains cas, la plage de tolérance des chariots peut être personnalisée pour une variation de hauteur plus stricte.
Rails en plusieurs parties (ZG) : Pour les applications longues, plusieurs rails peuvent être assemblés et rectifiés ensemble.
Lubrification spécifique (KB) : Pour des usages spécifiques, comme les hautes vitesses ou les températures extrêmes, SCHNEEBERGER propose des solutions de lubrification adaptée
Quelles sont les tailles disponibles pour les guidages MINIRAIL ?
Les rails MINIRAIL sont disponibles en largeurs standard 7, 9, 12 et 15, ainsi qu'en largeurs étendues 14, 18, 24 et 42. Les chariots existent en quatre longueurs : MNNS (court), MNN (standard), MNNL (long) et MNNXL (très long).
Les chariots MINIRAIL sont-ils interchangeables ?
Oui, les chariots MINIRAIL sont conçus pour être entièrement interchangeables à tout moment. Ce système modulaire simplifie la gestion des stocks et réduit considérablement les efforts de maintenance.
Que signifie la lubrification à vie pour MINIRAIL ? //
La lubrification à vie signifie que les points de friction sont remplis de lubrifiant une seule fois, sans nécessité de renouvellement pendant toute la durée de vie du produit. SCHNEEBERGER a développé et breveté le système innovant LUBE-S à cet effet.
Quels sont les avantages du système LUBE-S ? //
LUBE-S permet un fonctionnement sans entretien jusqu'à 20 000 km dans des conditions normales. Le lubrifiant est appliqué directement sur les billes dans la zone de charge, sans affecter la longueur du chariot ni la course maximale. Cela réduit considérablement les coûts d'entretien et la consommation de lubrifiant, ce qui est plus écologique.
Comment fonctionne le système LUBE-S ? //
LUBE-S est un réservoir de lubrifiant sophistiqué qui, par capillarité, distribue le lubrifiant aux billes situées dans la zone de charge. Le système est entièrement intégré dans le chariot et garantit une lubrification fiable même pour des courses courtes.
Le système LUBE-S peut-il être intégré dans n'importe quelle application ? //
LUBE-S peut être utilisé dans presque toutes les applications. Cependant, les environnements spéciaux comme le vide et les salles blanches ne conviennent pas au système LUBE-S.
Quels sont les avantages des guidages MINIRAIL ? //
Les guidages MINIRAIL se distinguent par leur haute précision et leur durabilité. Leur conception assure une grande fiabilité de processus et permet des vitesses allant jusqu'à 5 m/s et des accélérations jusqu'à 300 m/s².
Quelles options améliorent l'utilisation des guidages MINIRAIL ? //
Force de déplacement définie (VD) : Pour les applications exigeantes, la force de déplacement peut être adaptée.
Chariots assortis en hauteur (HA) : Dans certains cas, la plage de tolérance des chariots peut être personnalisée pour une variation de hauteur plus stricte.
Rails en plusieurs parties (ZG) : Pour les applications longues, plusieurs rails peuvent être assemblés et rectifiés ensemble.
Lubrification spécifique (KB) : Pour des usages spécifiques, comme les hautes vitesses ou les températures extrêmes, SCHNEEBERGER propose des solutions de lubrification adaptée
Quelles sont les tailles disponibles pour les guidages MINIRAIL ? //
Les rails MINIRAIL sont disponibles en largeurs standard 7, 9, 12 et 15, ainsi qu'en largeurs étendues 14, 18, 24 et 42. Les chariots existent en quatre longueurs : MNNS (court), MNN (standard), MNNL (long) et MNNXL (très long).
Les chariots MINIRAIL sont-ils interchangeables ? //
Oui, les chariots MINIRAIL sont conçus pour être entièrement interchangeables à tout moment. Ce système modulaire simplifie la gestion des stocks et réduit considérablement les efforts de maintenance.
MINI-X - Catalogue des produits
Rails de guidage profilés miniatures MINIRAIL / Système intégré de mesure de longueur MINISCALE PLUS / Microtable roulante MINISLIDETélécharger maintenant
Ce contenu est hébergé par Issuu. En affichant le contenu externe, vous acceptez les Conditions d'utilisation d'Issuu.
Our new production hall in Switzerland
Ce contenu est hébergé par un tiers (Vimeo). En affichant le contenu externe, vous acceptez les Conditions d'utilisation de Vimeo.
MINIRAIL film
MINIRAIL- fiabilité maximale pour des accélérations jusqu'à 300 m/s2 et des vitesses jusqu'à 5 m/s
Ce contenu est hébergé par YouTube. En affichant le contenu externe, vous acceptez les Conditions d'utilisation de YouTube.
SCHNEEBERGER MINISCALE PLUS, MINIRAIL, MINISLIDE, Formular-S and LUBE-S
Ce contenu est hébergé par YouTube. En affichant le contenu externe, vous acceptez les Conditions d'utilisation de YouTube.
SCHNEEBERGER overview linear bearings and positioning systems
Ce contenu est hébergé par YouTube. En affichant le contenu externe, vous acceptez les Conditions d'utilisation de YouTube.
Article/Example of application
Schweizer Qualität und Präzision
Automated assembly systems with high positional accuracies guarantee the vibration free running of SCHNEEBERGER MINIRAIL.Télécharger maintenant
Damit alles glatt läuft
With a high-precision, compact servo press for loading watch movement plates, SCHNEEBERGER MINIRAIL miniature guideways ensure high precision, ease of movement and strength.Télécharger maintenant
SCHNEEBERGER miniatur guideway MINIRAIL with integrated measuring system
For designers who have to fit high-precision linear technology with integral distance measurement in very small spaces, SCHNEEBERGER now offers the new MINISCALE PLUS optical incremental distance measuring system.Télécharger maintenant
The secret of linear technolgy
From standard components to complete systems, SCHNEEBERGER offers a unique spectrum of products and services. And we do it all for our customers’ benefit.Télécharger maintenant
Communiqués de presse

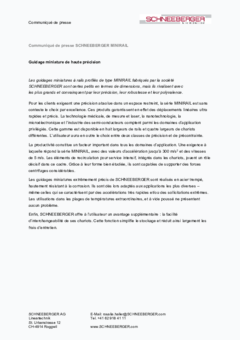

MINIRAIL - Guidage miniature de haute précision
Les guidages miniatures à rails profilés de type MINIRAIL fabriqués par la société Schneeberger sont certes petits en termes de dimensions.Télécharger maintenant
Données CAD type MINIRAIL (avec billes) à télécharger:
La taille sélectionnée peut être configurée et elle est disponible dans tous les formats de données courants Veuillez cliquer sur la combinaison de tailles correspondante pour lancer le téléchargement.
En cliquant sur le lien suivant, vous serez automatiquement redirigé vers CADENAS.
