MONORAIL MR / Guide lineari profilate a rotolamento

Guida a rulli per l'industria delle macchine utensili

Le guide profilate MONORAIL ad elevata precisione vengono utilizzate in tutto il mondo in molteplici applicazioni di macchine utensili. Un diffuso programma appositamente dedicato a questa linea di prodotti consente di soddisfare le più svariate esigenze, dai piccoli manipolatori industriali fino ad impegnativi processi di sgrossatura e sbavatura.

Modulo di contatto per richiedere il prodotto (IT)

Hai una domanda su questo prodotto? Inviaci un messaggio. Uno dei nostri rappresentanti commerciali sarà felice di aiutarti.

MONORAIL MR

MONORAIL MR / Guide lineari profilate a
rotolamento

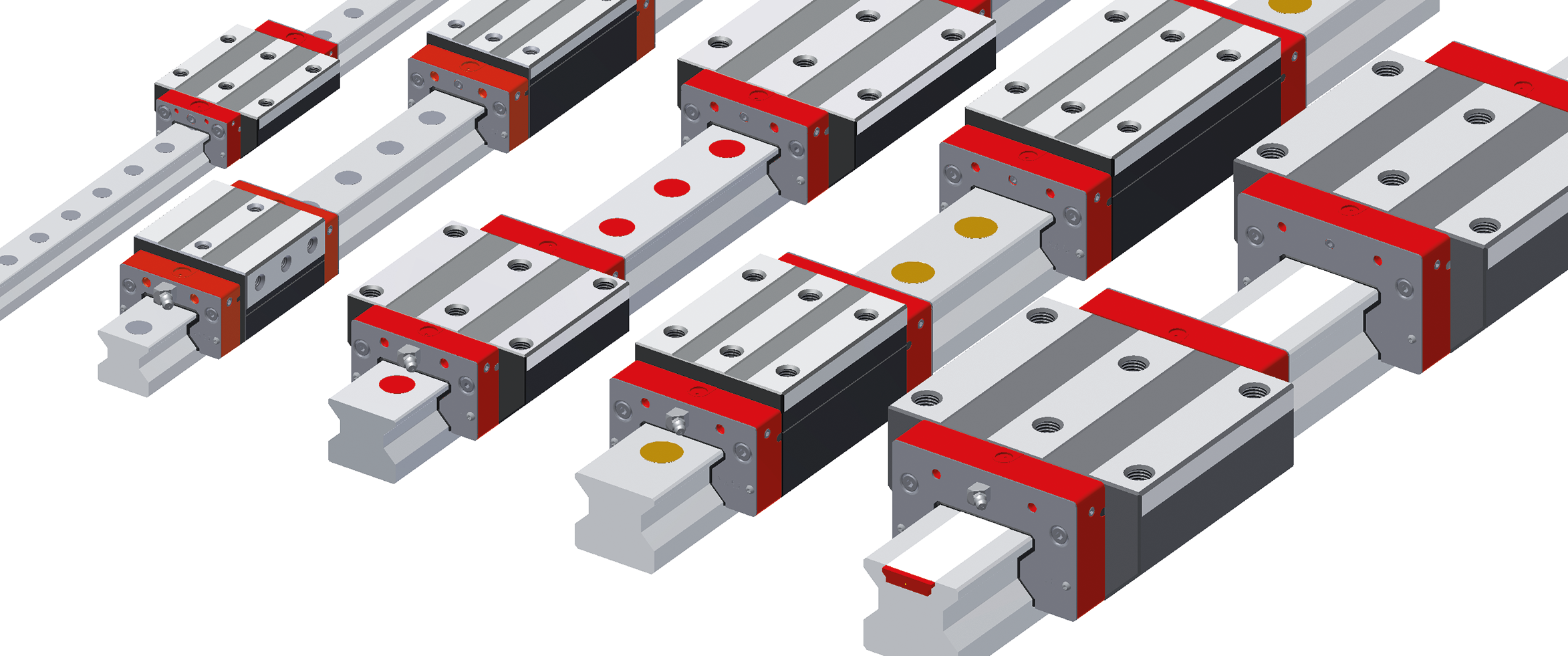

MONORAIL MR / Guide lineari profilate a rotolamento

Alta rigidità, grande capacità di carico statico e dinamico, massima scorrevolezza di corsa ed un sistema protettivo di chiusura totale del carrello rappresentano le principali caratteristiche della guida MONORAIL MR. Tali peculiarità rendono possibili le più impegnative lavorazioni meccaniche, garantendo al contempo precisione di forma e qualità di superficie dei pezzi finiti. L’elevata rigidità migliora il comportamento della macchina, diminuendo nello specifico l’ampiezza di vibrazione e prolungando di conseguenza la durata degli utensili. La consolidata e pluriennale esperienza di SCHNEEBERGER nel fabbricare ed utilizzare guide antifrizione a rotolamento, nonché le più moderne tecnologie di sviluppo e produzione hanno certamente contribuito ad apportare enormi vantaggi.

Le nuove guide lineari profilate si distinguono per le loro quattro caratteristiche

Le nuove guide lineari profilate si distinguono
per le loro quattro caratteristiche
Le nuove guide lineari profilate si distinguono per le loro quattro caratteristiche

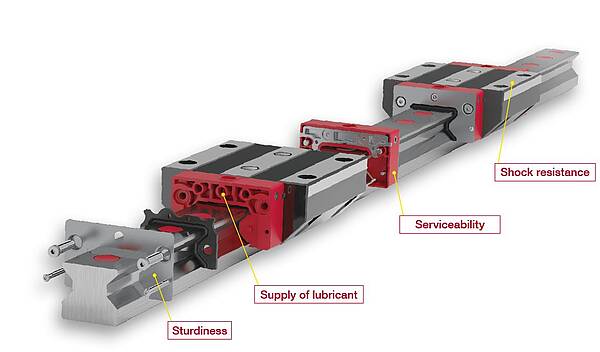

MONORAIL MR 4S  – La nuova generazione di carri

La nuova linea SCHNEEBERGER MONORAIL MR 4S punta su quattro aspetti: attraverso una distribuzione ottimizzata del lubrificante, la grande semplicità nell' assistenza, così come la sua resistenza agli urti e allo sporco.

  • nell' assistenza (compatibilità, sostituzione del raschietto obliquo)
  • Distribuzione del lubrificante (canali di lubrificazione a tenuta di pressione)
  • Resistenza agli urti (rigidità ottimizzata del corpo base)
  • Resistenza allo sporco (piastra frontale robusta, fissaggio stabile delle piastre frontali)

Maggiori informazioni:

Link alla rassegna stampa



SCHNEEBERGER E-SHOP

SCHNEEBERGER MONORAIL and MINIRAIL profiled guideways - limited quantity, easy ordering, quick delivery

Tecnologia lineare con soluzioni eccellenti

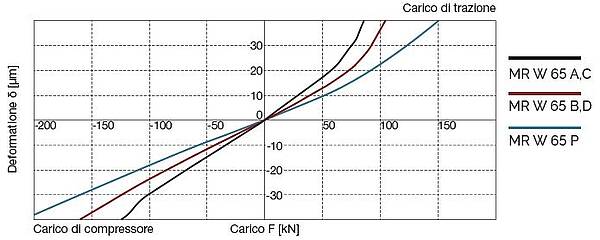

MR W 65 Diagramma di rigidità
MR W 65 Diagramma di rigidità

Tipi esistenti di carrelli misura 65: A, B, C E D

Nuovi tipi di carrelli è 65 P

Costruzioni: standard

Forme di costruzione dei carri: extra lungo




NUOVO DESIGN DEL CARRELLI nella perfezione

MR W 30 Diagramma di rigidità
MR W 30 Diagramma di rigidità

Dimensioni esistenti di carrelli: 25, 35, 45, 55, 65 & 100

La NUOVA dimensione dei carrelli è 30

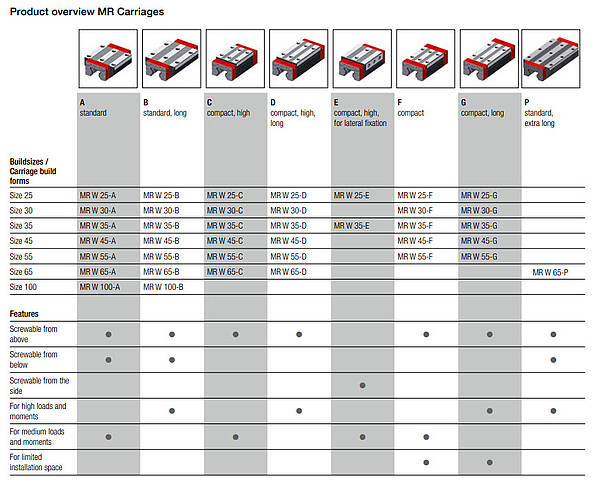

Product overview MR carriages

Technical data and options

Dimensions and capacities
Links to the following sizes:

MONORAIL MR 25 Profiled linear roller guideways
MONORAIL MR 30 Profiled linear roller guideways
MONORAIL MR 35 Profiled linear roller guideways
MONORAIL MR 45 Profiled linear roller guideways
MONORAIL MR 55 Profiled linear roller guideways
MONORAIL MR 65 Profiled linear roller guideways
MONORAIL MR 100 Profiled linear roller guideways

More than two decades of experience in the construction and application of rollertype frictionless guideways, with >11 million carriages successfully deployed in the field, and the latest technologies in product development and serial production: all of this has been incorporated into the latest generation of MR 4S carriages for even greater customer benefit. The MONORAIL MR is a frictionless guideway that is costeffective for the user and meets the requirements of modern mechanical engineering.

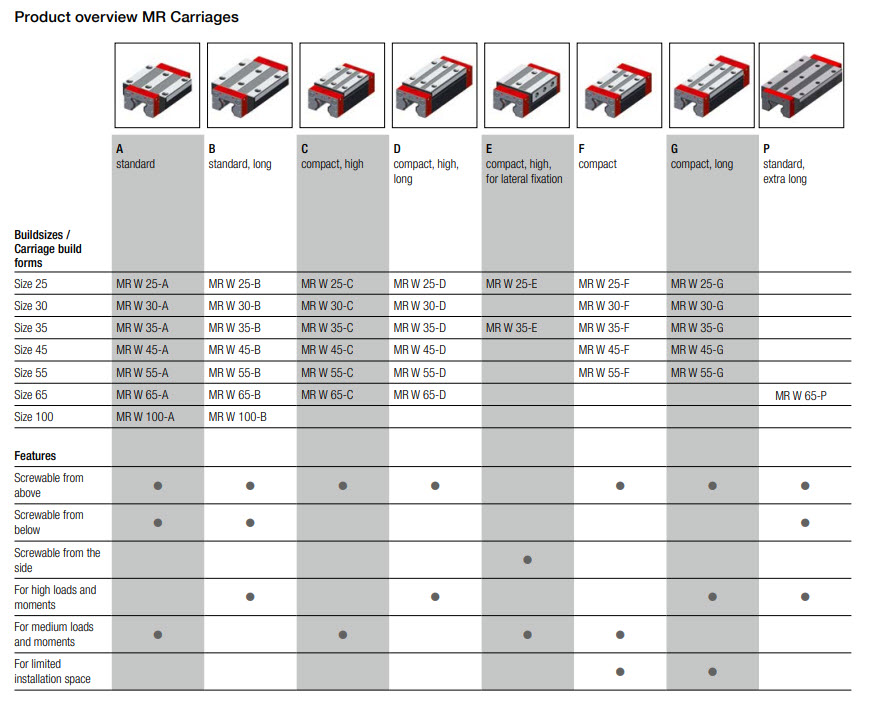

Product overview of MONORAIL carriages with rollers

Product overview MR rails

Technical data and options

Dimensions and capacities
Links to the following sizes:

MONORAIL MR 25 Profiled linear roller guideways
MONORAIL MR 30 Profiled linear roller guideways
MONORAIL MR 35 Profiled linear roller guideways
MONORAIL MR 45 Profiled linear roller guideways
MONORAIL MR 55 Profiled linear roller guideways
MONORAIL MR 65 Profiled linear roller guideways
MONORAIL MR 100 Profiled linear roller guideways

High rigidity, great dynamic and static load carrying capacity, outstanding running smoothness and the total enclosure of the carriage are the main features of the MONORAIL guideway. These properties result in higher machining rates while enhancing geometrical accuracy and surface quality of the machined workpieces. Our highly rigid MONORAIL provides improved vibration behavior, smaller vibration amplitudes and thus extends tool life.

Product overview of MONORAIL rails with rollers

Downloads

MONORAIL e AMS - Catalogo dei prodotti
MONORAIL e AMS - Catalogo dei prodotti Guide profilate e sistemi di misura integratiScarica ora
MONORAIL e AMS - Catalogo applicazioni
MONORAIL e AMS - Catalogo applicazioni Lubrificazione, dimensionamento, installazione, montaggio, le precauzioniScarica ora
MONORAIL e AMS Istruzioni di montaggio
MONORAIL e AMS Istruzioni di montaggio Guide profilate e sistemi di misurazione integratiScarica ora
Avvertenza di montaggio MONORAIL MR4S
Avvertenza di montaggio MONORAIL MR4S Avvertenza di montaggio MONORAIL - Carri MR4SScarica ora
MONORAIL MR4S - Spare parts and Modification instruction
MONORAIL MR4S - Spare parts and Modification instruction MONORAIL MR4S - Spare parts and Modification instructionScarica ora

MONORAIL film

Vantaggi significativi per il cliente con MONORAIL: opzioni di lubrificazione semplici e versatili e guide lunghe fino a 6 metri, riduzione delle giunzioni di testa e dei conseguenti costi di installazione.

SCHNEEBERGER overview MONORAIL and AMS

Istruzioni di montaggio per il carrello SCHNEEBERGER MONORAIL

Article/Example of application

No compromises with choice of the delivery support
No compromises with choice of the delivery support SCHNEEBERGER MONORAIL profiled linear guideways bring high levels of flexibility for indexable insert grinding machines.Scarica ora
High-performance profiled guideways
High-performance profiled guideways When the heaviest loads in milling, turning, drilling or grinding machines need to be moved in an accurate manner, reliable linear bearings are one of the elements required for this. Schneeberger has the right solution in the form of its MONORAIL MR series, which is intended for various types of application and weight class. As such, workpieces weighing up to 150 tons can be moved in an extremely precise manner.Scarica ora

Comunicati stampa

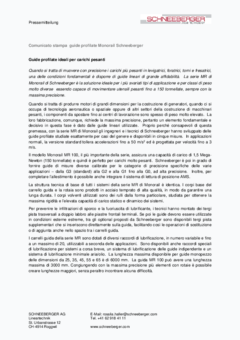

Guide profilate Monorail Schneeberger - Guide profilate ideali per carichi pesanti
Guide profilate Monorail Schneeberger - Guide profilate ideali per carichi pesanti Quando si tratta di muovere con precisione i carichi più pesanti in levigatrici, foratrici, torni e fresatrici, una delle condizioni fondamentali è disporre di guide lineari di grande affidabilità. Scarica ora

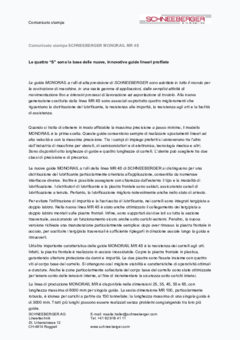

Le quattro “S” sono la base delle nuove, innovative guide lineari profilate
Le quattro “S” sono la base delle nuove, innovative guide lineari profilate Le guide Monorail a rulli di alta precisione di Schneeberger sono adottate in tutto il mondo per la costruzione di macchine, in una vasta gamma di applicazioni, dalle semplici attività di movimentazione fino a intensivi processi di lavorazione ad asportazione di truciolo.Scarica ora

Service Life Calculation for SCHNEEBERGER MONORAIL Guideways

Calculation exclusively for horizontal configuration of an axle with 2 rails and 4 carriages. The coordinate origin is in the centre between the carriages at rail screw-on Level.

Service Life Calculation

Dati CAD di tipo MR (con rulli) per il download:

La dimensione selezionata può essere configurata ed è disponibile in tutti i formati di dati comuni
Fare clic sulla combinazione di dimensioni corrispondente per iniziare il download.

Cliccando sul seguente link verrete automaticamente reindirizzati a CADENAS.

Aprire dati CAD
Open Productfinder

Vantaggi

  • Quattro diverse classi di accuratezza
  • Tre diverse classi di precarico
  • Lavorazione speciale mediante macinazione e guide accoppiate che supportano macchine ad alta accuratezza
  • Tipi di carrelli e guide per aggancio da sopra e da sotto
  • Lunghezza della guida singola fino a 6 m
  • Processo finale di macinazione a secco dell’interfaccia meccanica del carrello, nessuna modifica del precarico durante assemblaggio e operazione
  • Rettilinearità superiore della guida come risultato di tecnologia avanzata di macinazione e raddrizzamento
  • Ampia scelta di accessori e opzioni
  • Rivestimenti diversi per protezione da corrosione
  • Carrelli temprati per lunga durata del prodotto, nessuna perdita di precarico per una lavorazione costante della macchina
  • Geometrie del percorso ottimizzate per rulli e transizioni per un funzionamento silenzioso e senza ostacoli
  • Tergipista inferiori per trascinamento in grado di proteggere i rulli dalla corrosione ambientale con un rivestimento opzionale in cromo particolarmente denso
  • Fascia di copertura in acciaio inox
  • Varie opzioni di tappi per una lunga durata dei tergipista

Caratteristiche

  • Geometria a O
  • Carrelli induriti e temprati a fondo
  • Tenuta ermetica
  • Numerose possibilità di lubrificazione
  • Intercambiabilità di carrelli e guide
  • Massima scorrevolezza di corsa
  • Rigidità
  • Capacità portante
