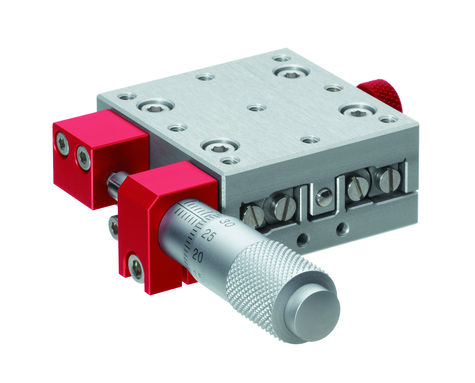

La tavola di posizionamento NH è progettata per operazioni manuali di regolazione e posizionamento di precisione. Le sezioni superiore e inferiore quadrate consentono di combinare facilmente due tavole formando una tavola a croce per il posizionamento su due assi.

• Guide longitudinali SCHNEEBERGER tipo R2-RF
• Regolazione della corsa mediante vite micrometrica
• Contatto senza gioco grazie al precarico a molla della parte superiore contro la vite micrometrica
• Precisione di lettura della vite micrometrica: 0,01 mm
• Sezioni superiore e inferiore quadrate per un semplice montaggio come tavola a croce
• Componenti della tavola in alluminio
• Adatta al montaggio orizzontale e verticale

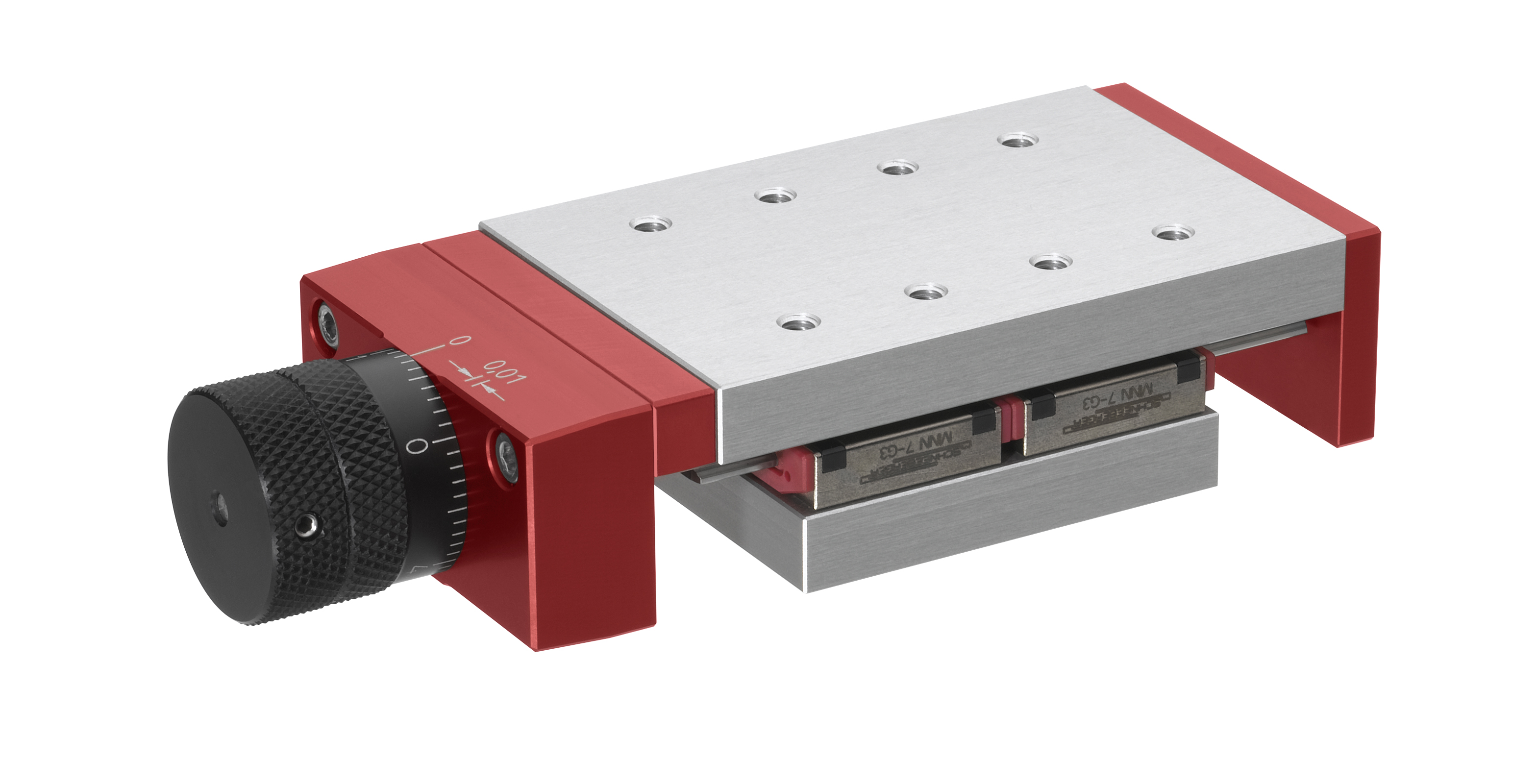

La NFM è una tavola di posizionamento modulare dotata di guide profilate SCHNEEBERGER MINIRAIL. Le diverse lunghezze del corpo base e della piastra superiore consentono corse da 25 a 150 mm e configurazioni specifiche per ogni applicazione.

• Azionamento manuale mediante vite di precisione
• Chiocciola regolabile senza gioco
• Tamburo graduato con posizione zero regolabile
• Precisione di lettura: 0,01 mm
• Corse da 25 a 150 mm
• Lunghezze modulari del corpo base e della piastra superiore
• Componenti della tavola in alluminio anodizzato
• Guide profilate MINIRAIL e vite in acciaio resistente alla corrosione
• Adatta a qualsiasi posizione di montaggio
• Dimensioni speciali e fori di fissaggio personalizzati su richiesta
• Bloccaggio laterale o bloccaggio diretto della vite opzionale
• Il bloccaggio diretto della vite aumenta la dimensione L di 7 mm
• Dispositivo di bloccaggio montabile su entrambi i lati
• Grandezza 7 disponibile senza manovella
