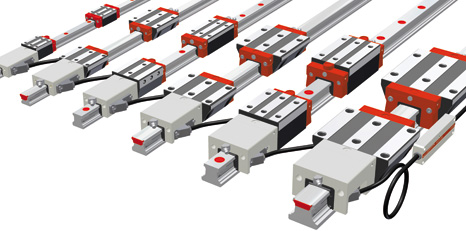

통합 거리 측정 시스템 AMSD 4B 타입
리드 헤드 변경이 용이함 = 고품질과 정밀성을 제공하는 동시에 설치가 용이함
통합 거리 측정 시스템으로 개발된 프로파일 선형 가이드웨이는 최상의 품질 요건을 충족하면서 다양한 애플리케이션에 대한 비용 최적화된 솔루션을 제공합니다.
MONORAIL AMSD 4A는 증분, 디지털 인터페이스를 사용하는 MONORAIL BM 프로파일 가이드웨이 기반의 통합 자기 저항 측정 시스템입니다. AMSA 4A는 이 제품의 시작 지점입니다. 따라서 섹션 레일이 동일하며 AMSA 4A 및 AMSD 4A와 모두 호환됩니다. AMSD 4A 버전에는 증분, 디지털 인터페이스와 각종 리드 헤드 옵션이 있으므로 다양한 분해능을 사용하고 입력 주파수가 서로 다른 제어 시스템에 맞춰 시스템을 조정할 수 있습니다.
통합 디지털 및 아날로그 거리 측정 시스템(롤러 또는 볼 장착)
디지털 및 아날로그 측정 시스템은 정밀한 선형 이동이 가능하고 가장 엄격한 공차를 유지합니다.
 |  |  | | | |  |  |  | |
|---|---|---|---|---|---|---|---|---|---|
| AMSA 3B 타입 | AMSD 3B 타입 | AMSA 4B 타입 | AMSD 4B 타입 | AMSABS 3B 타입 | AMSABS 4B 타입 | AMSA 3L 타입 | MINISCALE 타입 | MINISLIDE MSQscale 타입 | |
| 더 | 더 | 더 | 더 | 더 | 더 | 더 | 더 | ||
| 자기 저항 |  | | | | | | | ||
| 광학 | | | |||||||
| MONORAIL MR과 함께 사용 가능 | | | | | |||||
| MONORAIL BM과 함께 사용 가능 | | | | ||||||
| MINIRAIL과 함께 사용 가능 | | ||||||||
| 인크리멘탈 측정 방법 | | | | | | | | ||
| 앱솔루트 측정 방법 | | | |||||||
| MSQ과 함께 사용 가능 | |
- 전설
- 100% 최고의 선택
75%
50%
25 % 우수한 선택
0%

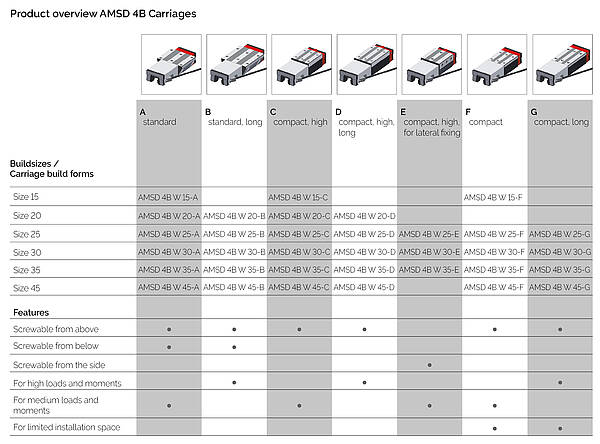

Product overview AMSD 4B carriages
Technical data and options
Dimensions and capacities
Links to the following sizes:
AMSD 4B 15 digital with balls
AMSD 4B 20 digital with balls
AMSD 4B 25 digital with balls
AMSD 4B 30 digital with balls
AMSD 4B 35 digital with balls
AMSD 4B 45 digital with balls
Product overview AMSD 4B carriages

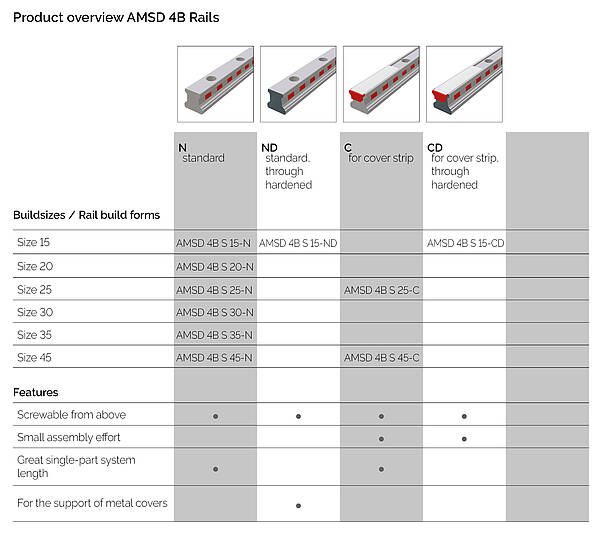

Product overview AMSD 4B rails
Technical data and options
Dimensions and capacities
Links to the following sizes:
AMSD 4B 15 digital with balls
AMSD 4B 20 digital with balls
AMSD 4B 25 digital with balls
AMSD 4B 30 digital with balls
AMSD 4B 35 digital with balls
AMSD 4B 45 digital with balls
Product overview AMSD 4B rails
AMS 영화
당사의 고객 요건:
기계 공정과 밀접한 거리 측정 시스템을 빠르게 조립하고 공간을 절약함
당사의 솔루션:
통합 거리 측정 시스템 - 고정밀, 신뢰할 수 있고 간편한 유지보수.
SCHNEEBERGER overview MONORAIL and AMS
새로운 설치 동영상으로 더 쉽게 제품을 설치하세요.
Assembly instructions for SCHNEEBERGER read heads
보도 자료
Integrated measuring system guarantees exact travel distances
For over ten years, Schneeberger has been developing compact, integrated distance measuring systems for its monorail guideways and today, sets the standard in terms of accuracy, design, installation, adjustment, operation and maintenance.지금 다운로드
Integrated measuring system for distance measurement
Schneeberger offers cost-optimised solutions in the form of its Integrated measuring system for distance measurement, which can be used for a wide range of applications.지금 다운로드
타입 AMS 측정 시스템용 CAD 데이터 다운로드:
선택된 크기는 구성될 수 있으며 일반적인 모든 데이터 형식에서 이용 가능합니다. 적절한 크기 결합에서 클릭하여 다운로드를 시작하십시오.
다음 링크를 클릭하면 CADENAS로 자동 리디렉션됩니다.CAD 데이터 열기
장점
- 기계적으로 견고한 크로스 와이퍼를 포함한 완벽한 리드 헤드 하우징(read head housing) 밀봉
- 디지털 신호가 추가 보간 전자 장치 없이 리드 헤드에서 직접 전달됨
- 센서 전자 장치를 위한 소형 분리함
- 고객의 요구에 맞춰 최대 출력 주파수 및 자기 이력 선택 가능
- FANUC 컨트롤러를 위한 특수 참조 펄스
특징
- 센서 전자 장치를 위한 분리함이 있는 초소형 리드 헤드
- 폭방향으로 리드 헤드 장착
- 디지털 인터페이스
- 정밀도 등급 +/- 5µm/1000mm, +/- 2µm/40mm
- 주기 편차 +/- 1.0µm
- 0.2µm~5.0µm의 다양한 분해능 사용 가능
- 최대 속도 3.0m/s 및 최대 가속도 30g
- Vibration / impacts 30 g
