슈네베르거 모노레일 MR 4S 프로파일 레일 가이드는 선형 운동 기술 분야에서 최고의 품질을 상징합니다. 높은 강성, 높은 동적 및 정적 하중 용량, 부드러운 주행, 캐리지의 전방위 밀봉이라는 주요 특징을 통해 정밀하고 강력한 가공이 가능합니다. 이러한 특성으로 인해 공작물의 치수 정확도와 표면 품질이 향상되며, 진동 진폭 감소로 최적화된 진동 특성 덕분에 공구 수명도 연장됩니다.
모노레일 MR - 경제적이고 미래 지향적
모노레일 MR은 롤러 및 롤러 가이드 설계 분야의 수십 년 경험에 기반합니다. 제품 개발 및 양산 분야의 최신 기술과 결합되어, 현대 기계 제작의 요구 사항을 충족하는 경제적인 롤러 가이드를 구현합니다.
프로파일 레일 가이드, “4S”로 빛나다

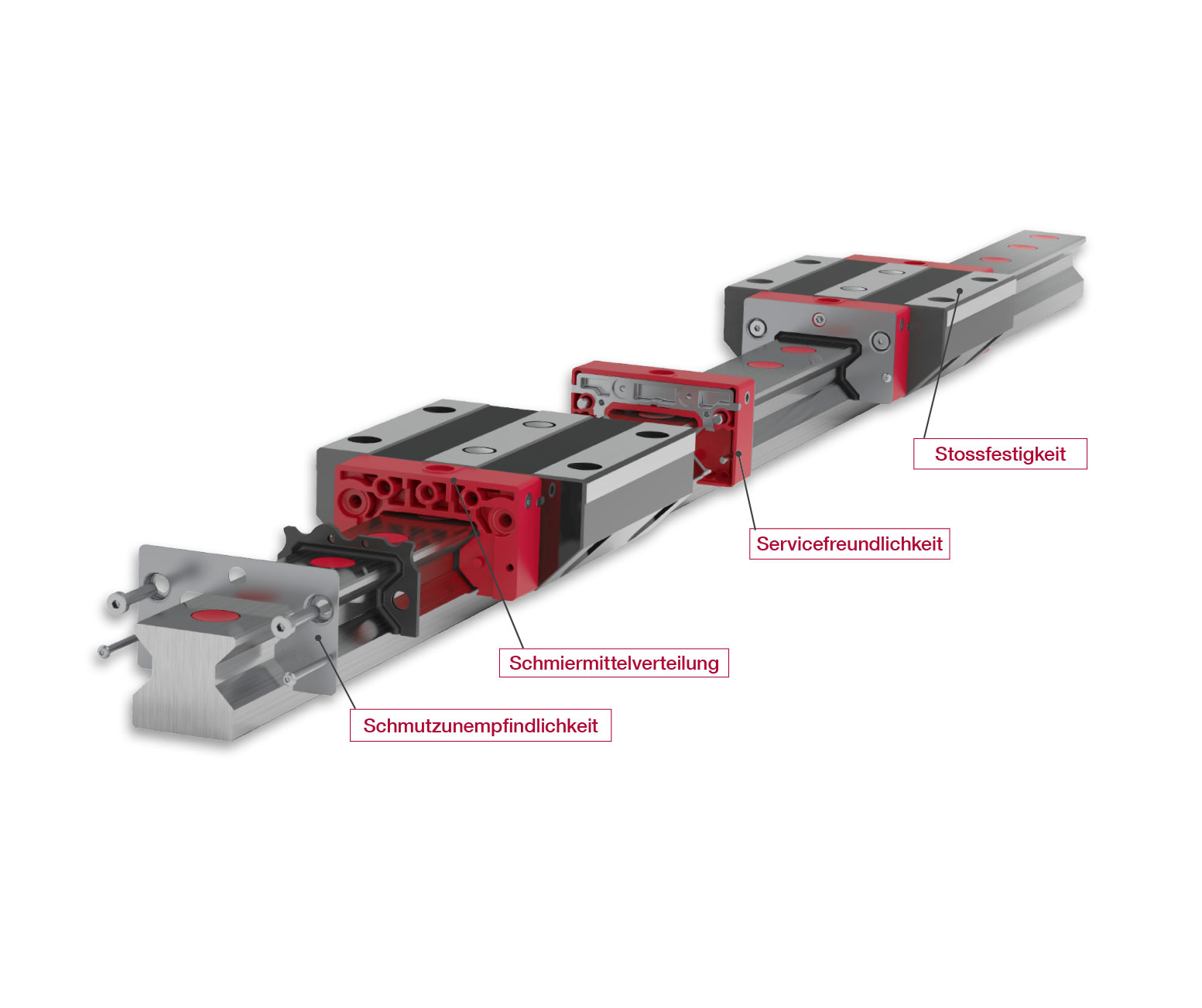

모노레일 MR - SCHNEEBERGER MONORAIL MR 4S 시리즈는 네 가지 장점을 자랑합니다: 최적화된 윤활유 분배, 높은 서비스 편의성, 충격 및 오염에 대한 내구성입니다.
- 서비스 가능성(호환성, 크로스 와이퍼 교환)
- 윤활유 분배(윤활유 분배, 압력 밀폐형 윤활 채널)
- 충격 저항성(강성 최적화 본체
- 오염 저항성(견고한 전면 패널, 전면 패널의 안정적 고정)
PULSE PRO 45 – 차세대 프로파일 레일 가이드

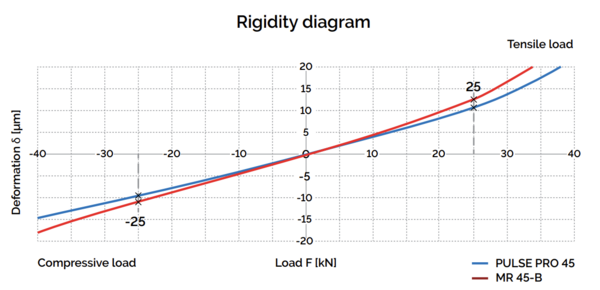

SCHNEEBERGER는 PULSE PRO 45를 통해 MR45-B/D 시리즈의 혁신적인 진화를 선보입니다. 이 새로운 가이드는 미세 맥동을 2배 감소시키고 18% 향상된 강성을 제공하여 정밀도와 부드러운 작동에 대한 요구가 가장 높은 응용 분야에 이상적입니다.

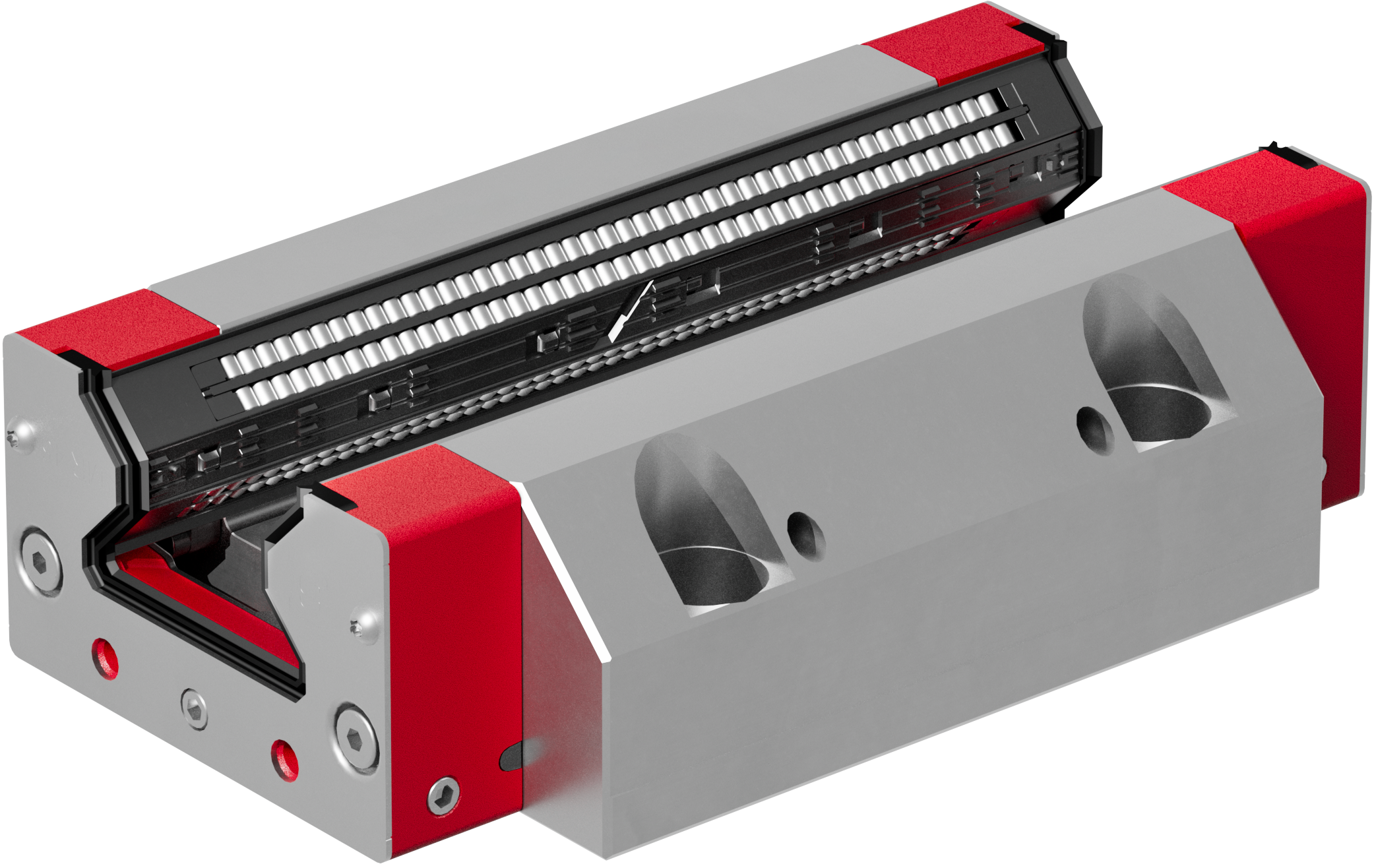

PULSE PRO 45의 기술적 특징
- 혁신적인 특허 운영 원리
- 재순환 장치 내 8개의 독립적인 롤러 열
- 미세 맥동을 줄이기 위한 긴 캐리지 불필요
- 판금 커버와 4개의 장착 나사로 구성된 견고한 설계
- 전체 롤러 가이드, 체인 없음
- DIN 12090 규격 준수 치수
- MR 45 B/D와 유사함
주요 적용 분야
- 높은 강성과 정밀도가 요구되는 응용 분야
- 제한된 설치 공간에서의 사용
- 캐리지당 최대 10 kN까지의 중간 하중
- 동적 하중 용량(C100): 60,000 N
- 정적 하중 용량(C0): 227,500 N
SCHNEEBERGER E-SHOP
SCHNEEBERGER MONORAIL and MINIRAIL profile guideways - limited quantity, easy ordering, quick delivery
PULSE PRO
새로운 MONORAIL PULSE PRO 가이드 설계로 프로파일 레일 가이드의 미세 맥동을 절반으로 감소시켰습니다.
고하중용 신규 캐리지 사양 65P
![[Translate to Koreanisch:] MR W 65 Rigidity diagram](/fileadmin/images/products_new/Steifigkeitsdiagramm_W65_EN.JPG "[Translate to Koreanisch:] MR W 65 Rigidity diagram")
65 사이즈 기존 캐리지 사양: A, B, C & D
신규 캐리지 사양: 65 P
사이즈 옵션: 표준
캐리지 형식: 길이 확장형
신규 캐리지 사이즈 추가
기존 캐리지 사이즈: 25, 35, 45, 55, 65 & 100
신규 캐리지 사이즈: 30
Product overview MR carriages
Technical data and options
Dimensions and capacities
Links to the following sizes:
MONORAIL MR 25 Profile linear roller guideways
MONORAIL MR 30 Profile linear roller guideways
MONORAIL MR 35 Profile linear roller guideways
MONORAIL MR 45 Profile linear roller guideways
MONORAIL MR 55 Profile linear roller guideways
MONORAIL MR 65 Profile linear roller guideways
MONORAIL MR 100 Profile linear roller guideways
More than two decades of experience in the construction and application of rollertype frictionless guideways, with >11 million carriages successfully deployed in the field, and the latest technologies in product development and serial production: all of this has been incorporated into the latest generation of MR 4S carriages for even greater customer benefit. The MONORAIL MR is a frictionless guideway that is costeffective for the user and meets the requirements of modern mechanical engineering.
Product overview of MONORAIL carriages with rollers
Product overview MR rails
Technical data and options
Dimensions and capacities
Links to the following sizes:
MONORAIL MR 25 Profile linear roller guideways
MONORAIL MR 30 Profile linear roller guideways
MONORAIL MR 35 Profile linear roller guideways
MONORAIL MR 45 Profile linear roller guideways
MONORAIL MR 55 Profile linear roller guideways
MONORAIL MR 65 Profile linear roller guideways
MONORAIL MR 100 Profile linear roller guideways
High rigidity, great dynamic and static load carrying capacity, outstanding running smoothness and the total enclosure of the carriage are the main features of the MONORAIL guideway. These properties result in higher machining rates while enhancing geometrical accuracy and surface quality of the machined workpieces. Our highly rigid MONORAIL provides improved vibration behavior, smaller vibration amplitudes and thus extends tool life.
Product overview of MONORAIL rails with rollers
다운로드
SCHNEEBERGER PULSE PRO – Minimal Pulsation, Max Precision
새로운 설치 동영상으로 더 쉽게 제품을 설치하세요.
Mounting instructions for SCHNEEBERGER brass plugs MRS/ steel plugs MRZ
Mounting instruction for SCHNEEBERGER MRK/BRK plastic plugs
Assembly instructions for SCHNEEBERGER read heads
Article/Example of application
보도 자료
Service Life Calculation for SCHNEEBERGER MONORAIL Guideways
Calculation exclusively for horizontal configuration of an axle with 2 rails and 4 carriages. The coordinate origin is in the centre between the carriages at rail screw-on Level.
타입 MR(롤러형)용 CAD 데이터 다운로드:
선택된 크기는 구성될 수 있으며 일반적인 모든 데이터 형식에서 이용 가능합니다. 적절한 크기 결합에서 클릭하여 다운로드를 시작하십시오.
다음 링크를 클릭하면 CADENAS로 자동 리디렉션됩니다.CAD 데이터 열기
장점
- 다양한 정확도 등급
- 세 가지 예압 등급
- 시스템 연삭과 고정밀 기계를 지지하는 한쌍의 레일을 통한수 세트 처리
- 상단 및 하단 부착식 캐리지 및 레일 타입
- 최대 6m의 단일 레일 길이
- 조립 및 작동 도중 예하중 변경 없는 캐리지 기계 인터페이스의 최종 건식 연삭 프로세스
- 첨단 연삭 및 직선화 기술로 인한 탁월한 레일 직선성
- 다양한 액세서리 및 옵션
- 다양한 부식 방지용 코팅
- 예압 손실 없이 일관된 기계 작동을 보장하고 내구성이 뛰어난 제품 속성을 갖춘 전경화 캐리지
- 롤러의 최적화된 경로 지오메트리와 조용하고 원활한 전환
- 낮은 드래그 와이퍼가 특히 얇고 조밀한 크롬 도금(옵션)으로 환경 부식으로부터 롤러를 보호
- 스테인리스 스틸 커버 스트립
- 긴 와이퍼 수명을 보장하는 다양한 홀 플러그 옵션
특징
- O 지오메트리
- 전체 경화 캐리지
- 완벽한 밀봉
- 윤활 연결
- 호환성
- 원활한 작동
- 강성
- 내하력
