Integriertes Wegmesssystem Typ AMSA 4B Analog mit Kugeln

Magnetoresistives Längenmesssystem speziell für die Anwendungen in Werkzeugmaschinen

Passende Lösungen für unterschiedlichste Anwendungen sind bereit. So ist es stets möglich, genaueste Wege zu fahren und engste Toleranzen einzuhalten.

Integriertes Wegmesssystem Typ AMSA 4B
Integriertes Wegmesssystem Typ AMSA 4B

Das Produkt MONORAIL AMSA 4B ist ein integriertes magnetoresistives Wegmesssystem auf Grundlage der Kugel-Profilschienenführung MONORAIL BM mit analoger Spannungsschnittstelle. Diese Produkte finden vorzugsweise in Applikationen mit hohen Anforderungen an die Verfahrgeschwindigkeit und Genauigkeit ihre Anwendung. Eine zusätzliche Montage und Justage des Messsystems kann entfallen, es werden dadurch Kosteneinsparungen bei der Konstruktion, Herstellung und Wartung der Maschinen realisiert. Außerdem wird die Genauigkeit und Prozesssicherheit der Maschine verbessert. Das robuste Gehäuse verfügt über ein komplettes Abstreifersystem bestehend aus Längs- und Querabstreifern, die für einen optimalen Schutz des Messsystems sorgen. Die Ausführung AMSA 4B verfügt über eine analoge Spannungsschnittstelle von 1 Vss für die Verbindung mit allen gängigen Steuerungen.

Integriertes Wegmesssystem digital und analog mit Rollen oder Kugeln

Digitale und analoge Messsysteme ermöglichen exakte lineare Bewegungen und halten engste Toleranzen ein

TYP AMSA 3BTyo AMSD 3BTyp AMSA 4BTyp AMSD 4BTyp AMSABS 3BTyp AMSABS 4BTyp AMSA 3LTyp MINISCALE PLUSTYP MINISLIDE MSQScale
Typ AMSA 3BTyp AMSD 3BTyp AMSA 4BTyp AMSD 4BTyp AMSABS 3BTyp AMSABS 4B Typ AMSA 3L Typ MINISCALE PLUSTyp MINISLIDE MSQscale
Mehr
Mehr

Mehr

Mehr
Mehr
Mehr
Mehr
Mehr
Mehr
Magnetoresistiv
Optisch
Nutzbar mit MONORAIL MR
Nutzbar mit MONORAIL BM
Nutzbar mit MINIRAIL
Inkrementale Messmethode
Absolute Messmethode
Nutzbar mit MSQ
  • Legende:
  • 100 Prozent100% beste Wahl
  • 75 Prozent75%
  • 50 Prozent50%
  • 25 Prozent25% gute Wahl
  • 0 Prozent0%

Produktübersicht AMSA 4B Wagen

Technische Daten und Optionen

Abmessungen und Tragzahlen
Verlinkungen zu folgenden Grössen:

AMSA 4B 15 Analog mit Kugeln
AMSA 4B 20 Analog mit Kugeln
AMSA 4B 25 Analog mit Kugeln
AMSA 4B 30 Analog mit Kugeln
AMSA 4B 35 Analog mit Kugeln
AMSA 4B 45 Analog mit Kugeln

Das Produkt MONORAIL AMS 4B ist ein integriertes magnetoresistives Messsystem auf Basis der Kugelprofilschienenführung MONORAIL BM. Messtechnisch entspricht das AMS 4B dem AMS 3B und bietet somit die gleichen Leistungen in Sachen Montage, Kosteneinsparung, Genauigkeit und Prozesssicherheit. AMS 4B Produkte finden vorzugsweise Anwendung in Applikationen mit hohen Anforderungen an die Verfahrgeschwindigkeit und die Beständigkeit gegen Beschleunigungen und Vibrationen

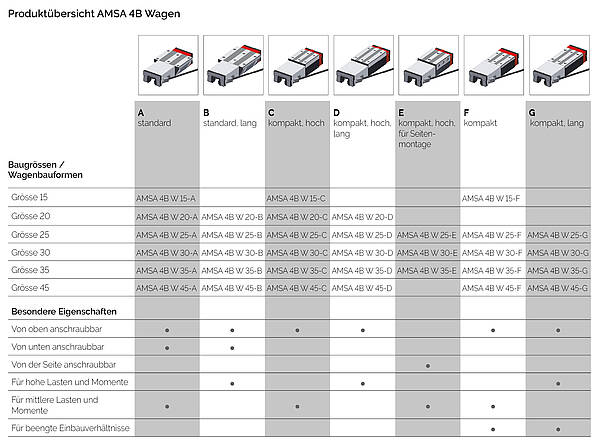

Produktübersicht AMSA 4B Wagen

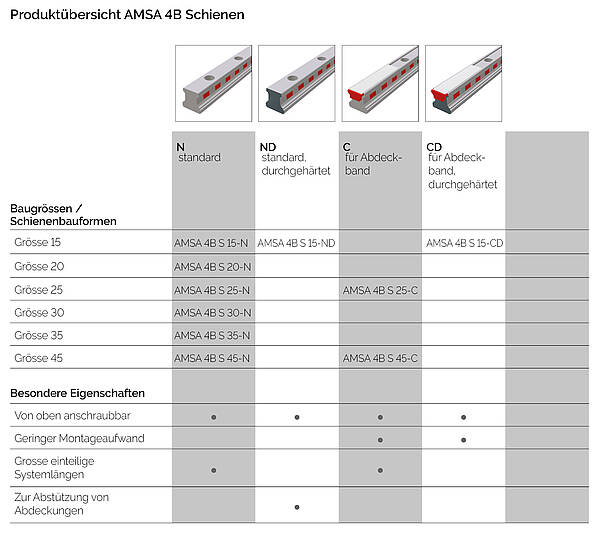

Produktübersicht AMSA 4B Schienen
