Integriertes Wegmesssystem Typ AMSD 3B Digital mit Rollen

Das integrierte Längenmesssystem gestattet es, der Maschine genaueste Wege zu fahren und dabei engste Toleranzen einzuhalten

Sind exakte lineare Bewegungen gefordert, muss die eingesetzte Profilschienenführung höchsten Qualitätsansprüchen genügen. Zudem ist eine extrem präzise Wegmessung gefordert. Schneeberger, bietet mit seinen integrierten Wegmesssystemen für verschiedenste Anwendungen kostenoptimierte Lösungen.

Integriertes Wegmesssystem Typ AMSD 3B
Integriertes Wegmesssystem Typ AMSD 3B

Das Produkt MONORAIL AMSD 3B ist ein integriertes magnetoresistives Wegmesssystem auf Grundlage der Profilschienenführung MONORAIL MR mit digitaler inkrementeller Schnittstelle. Die Ausgangsbasis für dieses Produkt bildet das AMSA 3B. Die Profilschienen sind daher identisch ausgeführt und sowohl mit AMSA 3B als auch mit AMSD 3B kompatibel. Die Ausführung AMSD 3B verfügt über eine inkrementelle digitale Schnittstelle und verschiedene Lesekopfvarianten, die es erlauben unterschiedliche Auflösungen zu beziehen und das System an Steuerungen mit unterschiedlichen Eingangsfrequenzen anzupassen.

Integriertes Wegmesssystem digital und analog mit Rollen oder Kugeln

Digitale und analoge Messsysteme ermöglichen exakte lineare Bewegungen und halten engste Toleranzen ein

TYP AMSA 3BTyo AMSD 3BTyp AMSA 4BTyp AMSD 4BTyp AMSABS 3BTyp AMSABS 4BTyp AMSA 3LTyp MINISCALE PLUSTYP MINISLIDE MSQScale
Typ AMSA 3BTyp AMSD 3BTyp AMSA 4BTyp AMSD 4BTyp AMSABS 3BTyp AMSABS 4B Typ AMSA 3L Typ MINISCALE PLUSTyp MINISLIDE MSQscale
Mehr
Mehr

Mehr

Mehr
Mehr
Mehr
Mehr
Mehr
Mehr
Magnetoresistiv
Optisch
Nutzbar mit MONORAIL MR
Nutzbar mit MONORAIL BM
Nutzbar mit MINIRAIL
Inkrementale Messmethode
Absolute Messmethode
Nutzbar mit MSQ
  • Legende:
  • 100 Prozent100% beste Wahl
  • 75 Prozent75%
  • 50 Prozent50%
  • 25 Prozent25% gute Wahl
  • 0 Prozent0%

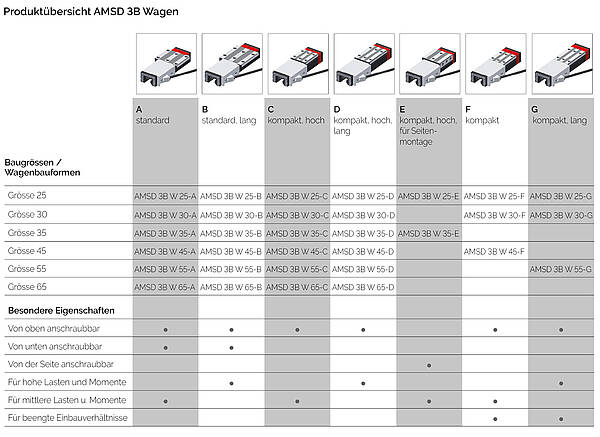

Produktübersicht AMSD 3B Wagen

Technische Daten und Optionen

Abmessungen und Tragzahlen
Verlinkungen zu folgenden Grössen:

AMSD 3B 25 Digital mit Rollen
AMSD 3B 30 Digital mit Rollen
AMSD 3B 35 Digital mit Rollen
AMSD 3B 45 Digital mit Rollen
AMSD 3B 55 Digital mit Rollen
AMSD 3B 65 Digital mit Rollen

AMS 3B gibt es in analoger und digitaler Ausführung. Die analoge Variante AMSA 3B verfügt über eine Spannungsschnittstelle von 1 Vss für die Verbindung mit allen gängigen Steuerungen und bildet die Ausgangsbasis für die digitale Ausführung AMSD 3B. Die Profilschienen sind daher identisch ausgeführt und mit beiden Varianten kompatibel. AMSD 3B verfügt über eine digitale inkrementelle Schnittstelle und verschiedene Lesekopfvarianten, die es erlauben, unterschiedliche Auflösungen zu beziehen und das System an Steuerungen mit unterschiedlichen Eingangsfrequenzen anzupassen.

Produktübersicht AMSD 3B Wagen Digital mit Rollen

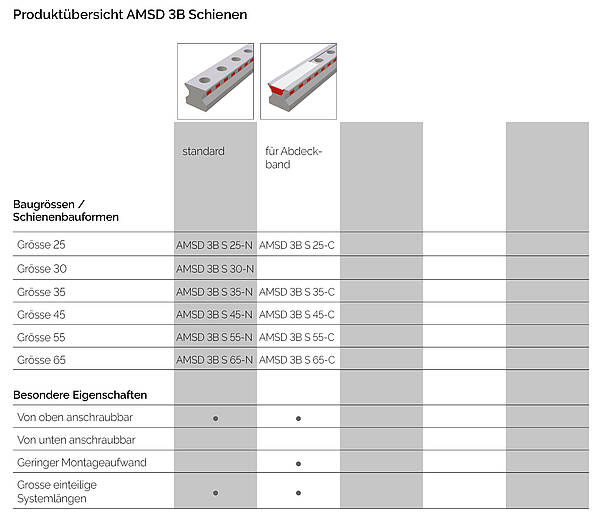

Produktübersicht AMSD 3B Schienen

Technische Daten und Optionen

Abmessungen und Tragzahlen
Verlinkungen zu folgenden Grössen:

AMSD 3B 25 Digital mit Rollen
AMSD 3B 30 Digital mit Rollen
AMSD 3B 35 Digital mit Rollen
AMSD 3B 45 Digital mit Rollen
AMSD 3B 55 Digital mit Rollen
AMSD 3B 65 Digital mit Rollen

AMS 3B gibt es in analoger und digitaler Ausführung. Die analoge Variante AMSA 3B verfügt über eine Spannungsschnittstelle von 1 Vss für die Verbindung mit allen gängigen Steuerungen und bildet die Ausgangsbasis für die digitale Ausführung AMSD 3B. Die Profilschienen sind daher identisch ausgeführt und mit beiden Varianten kompatibel. AMSD 3B verfügt über eine digitale inkrementelle Schnittstelle und verschiedene Lesekopfvarianten, die es erlauben, unterschiedliche Auflösungen zu beziehen und das System an Steuerungen mit unterschiedlichen Eingangsfrequenzen anzupassen.

Produktübersicht AMSD 3B Schienen mit Rollen

Downloads

MONORAIL AMSABS 3L - Produktbroschüre
MONORAIL AMSABS 3L - Produktbroschüre Profilschienenführungen mit absolutem Messsystem für lange AchsenJetzt downloaden
MONORAIL und AMS - Produktkatalog
MONORAIL und AMS - Produktkatalog Profilschienenführungen und integrierte MesssystemeJetzt downloaden
MONORAIL und AMS - Applikationskatalog
MONORAIL und AMS - Applikationskatalog Schmierung, Dimensionierung, Einbau, Montage, VorsichtsmassnahmenJetzt downloaden
MONORAIL und AMS Montageanleitung
MONORAIL und AMS Montageanleitung Profilschienenführungen und integrierte WegmesssystemeJetzt downloaden
RoHS & REACH - Konformität
RoHS & REACH - Konformität SCHNEEBERGER GmbH, Richtlinie 2011/65/EU, Verordnung (EC) No 1907/2006, in DeutschJetzt downloaden
Montagehinweis MONORAIL MR4S
Montagehinweis MONORAIL MR4S Montagehinweis MONORAIL - Wagen MR4SJetzt downloaden
MONORAIL MR4S - Ersatzteilliste und Umbauanleitung
MONORAIL MR4S - Ersatzteilliste und Umbauanleitung MONORAIL MR4S - Ersatzteilliste und UmbauanleitungJetzt downloaden
Blue Competence Flyer
Blue Competence Flyer Substainability that pays off.Jetzt downloaden

AMS Film

Das Bedürfnis unserer Kunden:
Ein platzsparendes und schnell montierbares Wegmesssystem, welches nahe am Bearbeitungsprozess ist.

Unsere Lösung: Integriertes Wegmesssystem – hochpräzise, zuverlässig und wartungsarm.

SCHNEEBERGER Übersicht MONORAIL and AMS

Montageanleitung für SCHNEEBERGER MONORAIL Führungswagen

Montageanleitung für SCHNEEBERGER Leseköpfe

Pressemitteilung

Integriertes Messsystem sichert exakte Verfahrwege
Integriertes Messsystem sichert exakte Verfahrwege Seit über zehn Jahren entwickelt die Schneeberger GmbH die kompakten, integrierten Wegmesssysteme AMS für ihre Monorail-Führungen und setzt damit einen Standard hinsichtlich Genauigkeit, Konstruktion, Einbau, Justage, Betrieb und Wartung.Jetzt downloaden
Profilschienenführung – Mit integrierter Wegmessung
Profilschienenführung – Mit integrierter Wegmessung Sind exakte lineare Bewegungen gefordert, muss die eingesetzte Profilschienenführung höchsten Qualitätsansprüchen genügen.Jetzt downloaden

CAD Daten Typ Messsysteme AMS zum Downloaden:

Die ausgewählte Grösse kann konfiguriert werden und steht in allen gängigen Datenformaten zur Verfügung Bitte klicken Sie auf die entsprechende Grössenkombination um den Download zu starten.

Wenn Sie auf den folgenden Link klicken, werden Sie automatisch zu CADENAS weitergeleitet.

CAD Daten öffnen

Vorteile

Vollständige Abdichtung des Lesekopfgehäuses , für Anwendungen in verschmutzter Umgebung können Zusatzabtreifer montiert werden.
Digitale Ausgangssiganle direkt vom Sensor ohne zusätzliche Interpolations- und Digitalisierungelectronik
Separates kompaktes Gehäuse für die Sensorelektronik
Maximale Ausgangsfrequenz und Hysterese nach Kundenanforderungen konfigurierbar
Spezieller Referenzimpuls für FANUC Steuerungen

    Eigenschaften

    • Kompakter Lesekopf mit einem separaten Gehäuse für die Sensorelektronik
    • Seitlicher Anbau des Lesekopfes im Gehäuse
    • Digitale Schnittstelle
    • Genauigkeitsklasse +/- 5 µm / 1000 mm, +/- 2 µm / 40 mm
    • Periodische Abweichung +/- 1,0 µm
    • Verschiedenen Auflösungen von 0,2 µm - 5,0 µm erhältlich
    • Max. Geschwindigkeit 3,0 m/s
    • Vibration / Stösse 30 g
    • Die verwendete Technologie für Sensor, Signalaufbereitung und  Maßverkörperung basiert auf dem Produkt AMSA 3B
    • Der magnetische Maßstab ist bei analogen und digitalen Systemen identisch. Auch sind die Abmessungen dieselben wie bei AMSA 3B.
