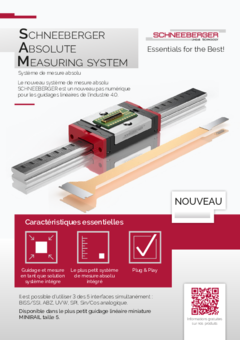

Précision dans un espace réduit – Le système de mesure absolue SAM de SCHNEEBERGER établit de nouvelles normes dans l'industrie 4.0. Idéal pour les applications de haute précision dans le génie mécanique et la technologie médicale.
Le système de mesure absolue SAM de SCHNEEBERGER introduit les guidages linéaires dans l'univers numérique de l'industrie 4.0. Cette solution innovante intègre le guidage et la mesure dans un système unique, prenant en charge plusieurs interfaces simultanément, notamment BiSS/SSI et analogique Sin/Cos. L'échelle, gravée au laser directement sur le rail de guidage, permet une mesure de position précise et fiable avec une exactitude supérieure à 2 µm. Avec un capteur compact mesurant seulement 9,9 x 5,0 x 1,1 mm, SAM s'adapte même aux petits guidages linéaires tels que le MINIRAIL de taille 5. Cette solution plug-and-play permet de réduire les coûts et les délais, la rendant idéale pour des applications précises dans des secteurs comme l'ingénierie mécanique et la technologie médicale.
MINISAM est une solution tout-en-un et le plus petit système de mesure intégrable pour les guidages miniatures. Il s'agit d'un système Plug & Play prêt à l'emploi sans nécessiter de réglages supplémentaires.
Le système de mesure SAM propose cinq options d'interface : BiSS/SSI, ABZ, UVW, SPI et interfaces analogiques Sin/Cos.
Le système de mesure SAM fonctionne optiquement. Un capteur LED d'éclairage central et deux fenêtres de codeur optique sans lentille détectent la position absolue en utilisant un code pseudo-aléatoire (PRC). De plus, un encodeur incrémental est utilisé pour l'interpolation des données de position haute résolution.
Le système de mesure SAM est disponible dans tous les types de rails et de chariots MINIRAIL, de la taille 5 à 42.
Le système SAM peut être connecté via un circuit flexible à une carte de connexion ou directement à un contrôleur. Le circuit flexible peut être personnalisé par le client. En fonction de l'application, le client peut décider s'il a besoin d'une carte de connexion ou non.
MINISAM est une solution tout-en-un et le plus petit système de mesure intégrable pour les guidages miniatures. Il s'agit d'un système Plug & Play prêt à l'emploi sans nécessiter de réglages supplémentaires.
Le système de mesure SAM propose cinq options d'interface : BiSS/SSI, ABZ, UVW, SPI et interfaces analogiques Sin/Cos.
Le système de mesure SAM fonctionne optiquement. Un capteur LED d'éclairage central et deux fenêtres de codeur optique sans lentille détectent la position absolue en utilisant un code pseudo-aléatoire (PRC). De plus, un encodeur incrémental est utilisé pour l'interpolation des données de position haute résolution.
Le système de mesure SAM est disponible dans tous les types de rails et de chariots MINIRAIL, de la taille 5 à 42.
Le système SAM peut être connecté via un circuit flexible à une carte de connexion ou directement à un contrôleur. Le circuit flexible peut être personnalisé par le client. En fonction de l'application, le client peut décider s'il a besoin d'une carte de connexion ou non.
