日本タイプRN / FORMULA-Sリニアベアリング
大きな接触面を有するクロスローラーリニアベアリングは、大きな負荷荷重にも対応します。
熟慮された先進の開発によって向上した効率
「お問い合わせ」フォーム
本製品にご質問がある方は、メッセージをお送りください。販売担当社員が喜んでお力になります。
サイズ: 3, 4, 6, 9, 12
長さ: 50 bis 1500 mm
アクセサリ:
- KBN, KBSケージ
- GAおよびGANエンドスクリュー
- GD特殊固定ネジ
- FORMULA-Sケージコントロール

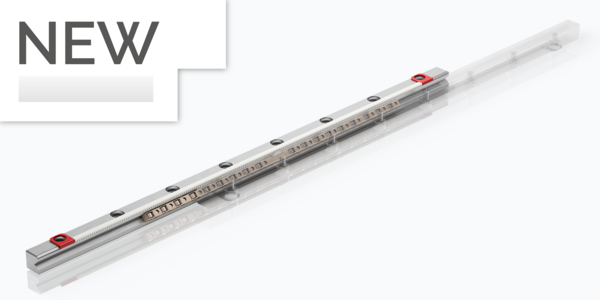

Optional: Type RN with integrated cage assist KBS, KBN
The robust, simple design of the FORMULA-S cage control, consists of only a few components and meets all requirements in terms of productivity and cost-effectiveness. The sophisticated design means it can be easily integrated into existing constructions. FORMULA-S works in any installation orientation regardless of the preload of the guideway.
タイプRN、リニアベアリング/クロスローラーリニアベアリングは、タイプRのリニアベアリングが一層進歩したバージョンです。ローラーとガイドレール間の大きな接触面は、設置寸法を拡大させることなく効率が大幅に向上されています。このリニアベアリングの特徴として、3倍の負荷荷重、高剛性および精度、ガイドレール間の間隙が小さいことによる汚染リスクの低減が挙げられます。
シュネーベルガーFORMULA-Sケージコントロール
堅牢でシンプル設計の FORMULA-Sケージコントロールは、数個のコンポーネントだけで構成され、生産性およびコスト航路箇の面でのあらよるニーズに応えます。その洗練された設計により、これは既存のシステムに簡単に統合できます。FORMULA-Sは、ガイドウェーのプリロードの如何によらず、いずれの設置方向でも動作可能です。
SCHNEEBERGER E-SHOP
SCHNEEBERGER linear bearings - limited quantity, easy ordering, quick delivery
ローラー付きタイプRNおよびRNGリニアガイドウェー、
ボールまたはローラー付きタイプRリニアガイドウェー、
ボールまたはローラー付きタイプRDリニアガイドウェー、
ローラーまたはニードル付きタイプ N/Oリニアガイドウェー
タイプRN, RNG, R, RD, N/O,およびM/Vは、クロスローラーガイドウェー、ボールガイドウェー、ニードルベアリング、またはニードルケージによる直線モーションテクノロジーを備えています。
タイプRN, RNG, R, RD, N/O, およびM/Vといった無摩擦ローラーガイドウェーは、直線方向にマシンやアセンブリを移動させます。
- レジェンド
100 % ベストチョイス
75%
50%
25 % グッドチョイス
0%
ダウンロード
MINI-X and Formular-S
MINI-X comprises the newest generation of miniature guideways for application in high-tech fields.
FORMULA-S 电影
FORMULA-S シュネーベルガーケージアシストは完全な負荷分散を実現し、ケージの再調整は不要です。
SCHNEEBERGER overview linear bearings and positioning systems
Article/Example of application
The secret of linear technolgy
From standard components to complete systems, SCHNEEBERGER offers a unique spectrum of products and services. And we do it all for our customers’ benefit.ダウンロード中
プレスリリース
Linear bearings - The right solution for every need
Schneeberger linear bearings always stand for high quality. The company covers numerous fields of application thanks to its wide range of standard bearings. ダウンロード中
タイプ RN の CAD データをダウンロード:
選択したサイズは構成できます。またすべてのコンマ データ形式で利用できます。適切なサイズの組み合わせをクリックしてダウンロードを開始してください。
ダウンロードを開始し、関連のサイズの組み合わせをクリックします。
CAD データを開く
