NKL 유형의 저마찰 테이블 (롤러)

알루미늄 주요 부품은 경량 설계를 보장

플라스틱으로 만들어진 볼 및 롤러 케이지는 특수 버전으로서도 이용 가능합니다.

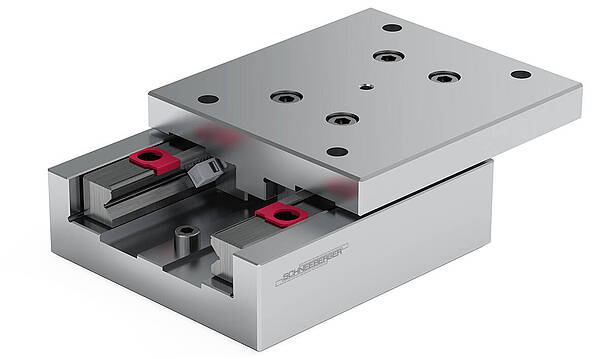

저마찰 테이블 NKL 타입
저마찰 테이블 NKL 타입

주요 알루미늄 부품으로 이뤄진 ,NK 유형은 보통 NK 유형보다 경량입니다. NKL 유형의 단일축 비마찰 테이블은 균일한 길이의 상단 및 하단부분으로 구성되고 그와 연관된 R 유형의 세로 가이드웨이는 25mm에서 410mm까지의 길이 및 10mm에서 280mm의 스트로크로 구성됩니다. 모든 4개의 크기는 AC 유형의 롤러 케이지 및 GB 유형의 끝부분 조각으로 장착되어, 수평 및 수직 설치에 적합합니다. 표준으로 조여진 구멍은 상단 및 하단 부분에서 제공됩니다. 어셈블리 나사의 맞은 편의 면은 위치하고 있는 면으로서 사용될 수 있습니다. 표준 버전에서, 제한된 스트로크는 NK 유형과 같은 방법으로 수행됩니다. FORMULA-S는 케이지 중심 원리 덕분에 나사를 필요로 하지 않습니다. 특수 버전은 먼지에 대한 낮은 민감도 및 낮은 내하력에 대한 볼 케이지로, 먼지 및 오염을 차단한 플라스틱으로 만들어진 롤러 케이지및 통합된 케이지 제어(-KS)로 이용 가능합니다. 사이즈 3과 6에 대한 높은 역동성 및 어떠한 설치 방향 가능.

SCHNEEBERGER E-SHOP

SCHNEEBERGER frictionless tables - limited quantity, easy ordering, quick delivery

다양한 설계의 저마찰 테이블

유연한 크기 측정 및 다양한 설치 옵션에 적합한 선형 장치

  • 전설
  • 100%100% 최고의 선택
  • 75%75%
  • 50%50%
  • 25%25 % 우수한 선택
  • 0%0%

다운로드

Slides - Product catalog
Slides - Product catalog Dynamic and Precise지금 다운로드

SCHNEEBERGER overview linear bearings and positioning systems

타입 NKL용 CAD 데이터 다운로드:

선택된 크기는 구성될 수 있으며 일반적인 모든 데이터 형식에서 이용 가능합니다. 적절한 크기 결합에서 클릭하여 다운로드를 시작하십시오.

다음 링크를 클릭하면 CADENAS로 자동 리디렉션됩니다.

CAD 데이터 열기
