Профильная направляющая SCHNEEBERGER MONORAIL MR 4S является символом высочайшего качества в области линейных приводов. Ее основные характеристики — высокая жесткость, высокая динамическая и статическая нагрузочная способность, плавный ход и полная герметизация каретки — обеспечивают высокую точность и производительность обработки. Эти свойства приводят к улучшению точности размеров и качества поверхности заготовок, а также к увеличению срока службы инструмента благодаря оптимизированному вибрационному поведению с уменьшенной амплитудой колебаний.
MONORAIL MR — экономичный и перспективный
MONORAIL MR основан на многолетнем опыте в области проектирования роликов и роликовых направляющих. В сочетании с передовыми технологиями в области разработки продуктов и серийного производства, результатом является экономичная роликовая направляющая, отвечающая требованиям современного машиностроения.
Профильные направляющие отличаются «4S»
MONORAIL MR -- Серия SCHNEEBERGER MONORAIL MR 4S имеет четыре преимущества: оптимизированное распределение смазки, высокая удобство обслуживания, а также устойчивость к ударам и загрязнениям.
- Удобство обслуживания (совместимость, замена поперечного скребка)
- Распределение смазки (герметичные смазочные каналы)
- Ударостойкость (оптимизированные по жесткости основные части)
- Нечувствительность к грязи (прочные передние панели с надежным креплением)
PULSE PRO 45 – новое поколение профильных направляющих
С PULSE PRO 45 компания SCHNEEBERGER представляет инновационную усовершенствованную версию серии MR45-B/D. Новая направляющая снижает микропульсации в 2 раза и обеспечивает на 18 % более высокую жесткость, что идеально подходит для применений с максимальными требованиями к точности и плавности хода.
Технические особенности PULSE PRO 45
- Инновационный, запатентованный принцип работы
- Восемь независимых рядов роликов в рециркуляционном блоке
- Не требуется длинная каретка для уменьшения микропульсаций
- Прочная конструкция с металлическим кожухом и четырьмя крепежными винтами
- Полная роликовая направляющая, без цепей
- Размеры в соответствии с DIN 12090
- сопоставим с MR 45 B/D
Типичные области применения
- Применения с высокими требованиями к жесткости и точности
- Использование в ограниченном монтажном пространстве
- Умеренные нагрузки до макс. 10 кН на каретку
- Динамическая грузоподъемность (C100): 60 000 Н
- Статическая грузоподъемность (C0): 227 500 Н
SCHNEEBERGER E-SHOP
SCHNEEBERGER MONORAIL and MINIRAIL profile guideways - limited quantity, easy ordering, quick delivery
PULSE PRO
Снижение микропульсации в профильных направляющих на 50 % благодаря новой конструкции направляющей MONORAIL PULSE PRO.

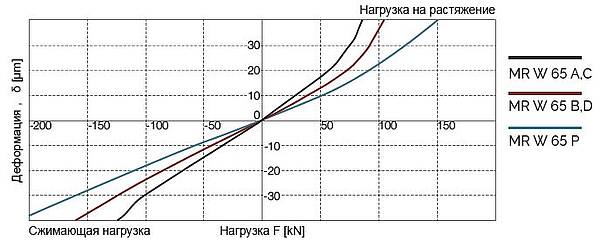

НОВЫЙ ТИП 65 P для высокой нагрузки
Существующие типы кареток размер 65: A, B, C, D
Новый тип кареток 65 P
Размеры: стандартная
Тип каретки: сверхдлинная
НОВЫЙ ДИЗАЙН КАРЕТКИ в совершенстве
Существующие размеры кареток: 25, 35, 45, 55, 65, 100

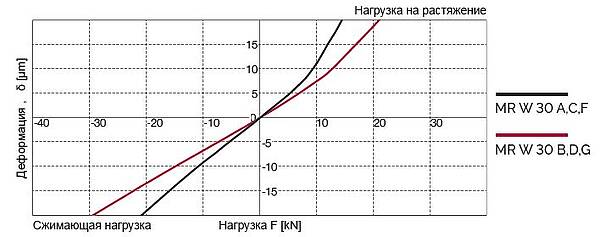

Новый размер кареток - 30
Product overview MR carriages
Technical data and options
Dimensions and capacities
Links to the following sizes:
MONORAIL MR 25 Profile linear roller guideways
MONORAIL MR 30 Profile linear roller guideways
MONORAIL MR 35 Profile linear roller guideways
MONORAIL MR 45 Profile linear roller guideways
MONORAIL MR 55 Profile linear roller guideways
MONORAIL MR 65 Profile linear roller guideways
MONORAIL MR 100 Profile linear roller guideways
More than two decades of experience in the construction and application of rollertype frictionless guideways, with >11 million carriages successfully deployed in the field, and the latest technologies in product development and serial production: all of this has been incorporated into the latest generation of MR 4S carriages for even greater customer benefit. The MONORAIL MR is a frictionless guideway that is costeffective for the user and meets the requirements of modern mechanical engineering.
Product overview of MONORAIL carriages with rollers
Product overview MR rails
Technical data and options
Dimensions and capacities
Links to the following sizes:
MONORAIL MR 25 Profile linear roller guideways
MONORAIL MR 30 Profile linear roller guideways
MONORAIL MR 35 Profile linear roller guideways
MONORAIL MR 45 Profile linear roller guideways
MONORAIL MR 55 Profile linear roller guideways
MONORAIL MR 65 Profile linear roller guideways
MONORAIL MR 100 Profile linear roller guideways
High rigidity, great dynamic and static load carrying capacity, outstanding running smoothness and the total enclosure of the carriage are the main features of the MONORAIL guideway. These properties result in higher machining rates while enhancing geometrical accuracy and surface quality of the machined workpieces. Our highly rigid MONORAIL provides improved vibration behavior, smaller vibration amplitudes and thus extends tool life.
Product overview of MONORAIL rails with rollers
Материалы для загрузки
SCHNEEBERGER PULSE PRO – Minimal Pulsation, Max Precision
Инструкция по сборке каретки SCHNEEBERGER MONORAIL
Mounting instructions for SCHNEEBERGER brass plugs MRS/ steel plugs MRZ
Mounting instruction for SCHNEEBERGER MRK/BRK plastic plugs
Assembly instructions for SCHNEEBERGER read heads
Article/Example of application
Пресс-релизы
Service Life Calculation for SCHNEEBERGER MONORAIL Guideways
Calculation exclusively for horizontal configuration of an axle with 2 rails and 4 carriages. The coordinate origin is in the centre between the carriages at rail screw-on Level.
CAD-данные типа MR (с роликами) для загрузки:
Выбранный размер можно конфигурировать и он доступен во всех распространенных форматах данных Пожалуйста, щелкните на соответствующую комбинацию размеров, чтобы начать загрузку.
Нажав на следующую ссылку, вы будете автоматически перенаправлены на сайт CADENAS.Открыть CAD-данные
Преимущества
- Четыре класса точности
- Три класса преднатяга
- Специально обработанные посредством шлифовки системы спаренные рельсы обеспечивают высокую точность станков
- Типы кареток и рельсов для присоединения сверху и снизу
- Длина цельного рельса до 6 м
- Заключительная шлифовка на сухую сопрягаемой поверхности каретки, отсутствие изменений преднатяга в процессе сборки и эксплуатации
- Исключительная прямолинейность рельса обусловлена применением передовой технологии шлифовки и выравнивания
- Широкий ассортимент аксессуаров и дополнительных принадлежностей
- Различное антикоррозийное покрытие
- Каретки объемной закалкой обеспечивают долгий срок службы изделий, отсутствие снижения преднатяга при постоянной эксплуатации станка
- Оптимизированная траектория движения роликов и геометрия сопрягающих участков обеспечивают бесшумный, плавный ход
- Очистители с малым динамическим сопротивлением для защиты роликов от коррозии с особо тонким слоем хрома по желанию заказчика
- Защитная лента из нержавеющей стали
- Разные типы заглушек для отверстий для обеспечения долгого срока службы очистителей
Свойства
- O-геометрия
- Каретки с объемной закалкой
- Полная герметичность
- Смазочные соединения
- Взаимозаменяемость
- Плавность хода
- Жесткость
- Грузоподъемность
