SCHNEEBERGER MONORAIL MR 4S profil kılavuzu, lineer tahrik alanında en yüksek kalitenin sembolüdür. Yüksek rijitlik, yüksek dinamik ve statik yük kapasitesi, düzgün çalışma ve tam taşıma sızdırmazlığı gibi temel özellikleri, yüksek hassasiyet ve işleme performansı sağlar. Bu özellikler, iş parçalarının boyutsal doğruluğunun ve yüzey kalitesinin iyileştirilmesinin yanı sıra, salınım genliğinin azaltılmasıyla optimize edilmiş titreşim davranışı sayesinde takım ömrünün uzamasını sağlar.
MONORAIL MR - Ekonomik ve geleceğe yönelik
MONORAIL MR, makaralar ve makara kılavuzlarının tasarımında onlarca yıllık deneyime dayanmaktadır. Ürün geliştirme ve seri üretimde en son teknolojilerle birleştirildiğinde, modern makine yapımının gereksinimlerini karşılayan ekonomik bir makara kılavuzu ortaya çıkmaktadır.
Profil ray kılavuzları “4S” ile parlıyor
MONORAIL MR 4S - SCHNEEBERGER MONORAIL MR 4S serisi dört açıdan öne çıkıyor: optimize edilmiş yağ dağıtımı, yüksek servis kolaylığı ve darbeye ve kire karşı dayanıklılığı
- Düşük servis gereksinimi (uyumluluk, enine sıyırıcının değiştirilmesi)
- Yağlama maddesi dağılımı (yağlama dağıtımı, basınca karşı dayanıklı yağlama kanalları)
- Darbeye karşı dayanıklılık (sertliği optimize edilmiş ana gövde)
- Kire karşı dayanıklılık (dayanıklı ön plaka, ön plakaların sağlam tespiti)
PULSE PRO 45 – Yeni nesil profil ray kılavuzları
SCHNEEBERGER, PULSE PRO 45 ile MR45-B/D serisinin yenilikçi bir geliştirmesini sunuyor. Yeni kılavuz, mikro titreşimleri 2 kat azaltır ve %18 daha yüksek rijitlik sunar – hassasiyet ve düzgün çalışma konusunda en yüksek taleplere sahip uygulamalar için idealdir.
PULSE PRO 45'in teknik özellikleri
- Yenilikçi, patentli çalışma prensibi
- Sekiz bağımsız silindir sırası sirkülasyon ünitesinde
- Mikro titreşimleri azaltmak için uzun taşıyıcı gerekmez
- Sağlam tasarım, sac metal kapak ve dört montaj vidası
- Tam silindir kılavuzu, zincir yok
- DIN 12090 uyumlu boyutlar
- MR 45 B/D ile karşılaştırılabilir
Tipik uygulama alanları
- Yüksek rijitlik ve hassasiyet gereksinimleri olan uygulamalar
- Sınırlı kurulum alanında kullanım
- Orta düzeyde yükler, taşıyıcı başına maks. 10 kN
- Dinamik yük kapasitesi (C100): 60.000 N
- Statik yük kapasitesi (C0): 227.500 N
SCHNEEBERGER E-SHOP
SCHNEEBERGER MONORAIL and MINIRAIL profile guideways - limited quantity, easy ordering, quick delivery
PULSE PRO
Снижение микропульсации в профильных рельсовых направляющих в два раза благодаря новой конструкции направляющей MONORAIL PULSE PRO.
Lineer teknolojide mükemmel çözümler

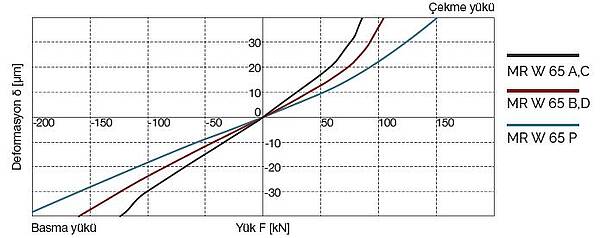

Mevcut 65'lik boyuttaki araba tiplerine (A, B, C ve D) ilave olarak şimdi yeni 65 P araba tipi mevcuttur.
Araba tipi: 65 P
Boyut: Standart
Araba yapı şekli: Ekstra uzun
Yeni araba tasarımında mükemmellik
Mevcut 25, 35, 45, 55, 65 ve 100'lük araba boyutlarına ilave olarak artık 30'luk yeni araba boyutu da mevcut.
Product overview MR carriages
Technical data and options
Dimensions and capacities
Links to the following sizes:
MONORAIL MR 25 Profile linear roller guideways
MONORAIL MR 30 Profile linear roller guideways
MONORAIL MR 35 Profile linear roller guideways
MONORAIL MR 45 Profile linear roller guideways
MONORAIL MR 55 Profile linear roller guideways
MONORAIL MR 65 Profile linear roller guideways
MONORAIL MR 100 Profile linear roller guideways
More than two decades of experience in the construction and application of rollertype frictionless guideways, with >11 million carriages successfully deployed in the field, and the latest technologies in product development and serial production: all of this has been incorporated into the latest generation of MR 4S carriages for even greater customer benefit. The MONORAIL MR is a frictionless guideway that is costeffective for the user and meets the requirements of modern mechanical engineering.
Product overview of MONORAIL carriages with rollers
Product overview MR rails
Technical data and options
Dimensions and capacities
Links to the following sizes:
MONORAIL MR 25 Profile linear roller guideways
MONORAIL MR 30 Profile linear roller guideways
MONORAIL MR 35 Profile linear roller guideways
MONORAIL MR 45 Profile linear roller guideways
MONORAIL MR 55 Profile linear roller guideways
MONORAIL MR 65 Profile linear roller guideways
MONORAIL MR 100 Profile linear roller guideways
High rigidity, great dynamic and static load carrying capacity, outstanding running smoothness and the total enclosure of the carriage are the main features of the MONORAIL guideway. These properties result in higher machining rates while enhancing geometrical accuracy and surface quality of the machined workpieces. Our highly rigid MONORAIL provides improved vibration behavior, smaller vibration amplitudes and thus extends tool life.
Product overview of MONORAIL rails with rollers
Yüklemeler
SCHNEEBERGER PULSE PRO – Minimal Pulsation, Max Precision
SCHNEEBERGER MONORAIL taşıyıcı için montaj talimatları
Mounting instructions for SCHNEEBERGER brass plugs MRS/ steel plugs MRZ
Mounting instruction for SCHNEEBERGER MRK/BRK plastic plugs
Assembly instructions for SCHNEEBERGER read heads
Article/Example of application
Bülten yayınları
Service Life Calculation for SCHNEEBERGER MONORAIL Guideways
Calculation exclusively for horizontal configuration of an axle with 2 rails and 4 carriages. The coordinate origin is in the centre between the carriages at rail screw-on Level.
Yükleme için MR tipi (silindirli) CAD verileri:
Seçili boyut yapılandırılabilir ve tüm yaygın formatlarda kullanılabilir
İndirmeye başlamak için uygun boyut kombinasyonuna tıklayın.
CAD verilerini aç
Avantajları
- Dört farklı hassasiyet sınıfı
- Üç farklı ön yük sınıfı (boşluk sınıfı)
- Yüksek hassasiyetli makinelerde kullanılan ekli rayların alınları ve raylar özel set olarak eşlenmiş ve taşlanmış
- Yukarıdan ve aşağıdan takmak için araba ve ray türleri
- 6 m'ye kadar tek parça ray uzunluğu
- Araba mekanik arabiriminin son (finish) kuru taşlama prosesi, montaj ve operasyon esnasında herhangi bir ön yük değer değişimi yoktur
- Gelişmiş taşlama ve yüzey işleme teknolojisinin sonucu olarak üstün ray düzlüğü
- Geniş aksesuar ve seçenek aralığı
- Korozyon koruması için farklı kaplamalar
- Kalıcı ürün özellikleri için tamamen sertleştirilmiş arabalar, makinelerin işletiminde kalıcı ve değişmeyen ön yük değeri (boşluk sınıfı)
- Sessiz, sorunsuz çalışmaya yönelik masuralar ve geçişler için optimize edilmiş yol geometrileri
- Özel olarak isteğe bağlı ince yoğunluklu krom kaplamayla, çevre korozyonu direncine karşı masuraları korumak için düşük sürtünmeli sıyırıcılar
- Paslanmaz çelikten ray kapama şeridi
- Uzun sıyırıcı kullanım ömrü için, opsiyonel olarak farklı ray tapa seçenekleri
Özellikler
- O-Düzeneği
- Tamamen sertleştirilmiş arabalar
- Komple sızdırmazlık
- Yağlama bağlantıları
- Değiştirilebilirlik
- Pürüzsüz çalışma

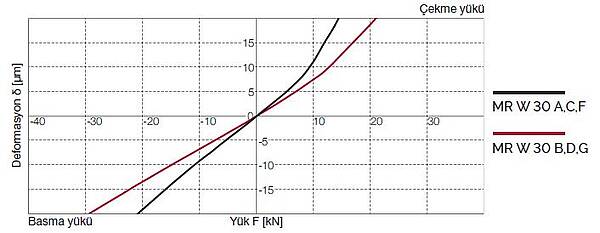

- Rijitlik
- Taşıma kapasitesi
