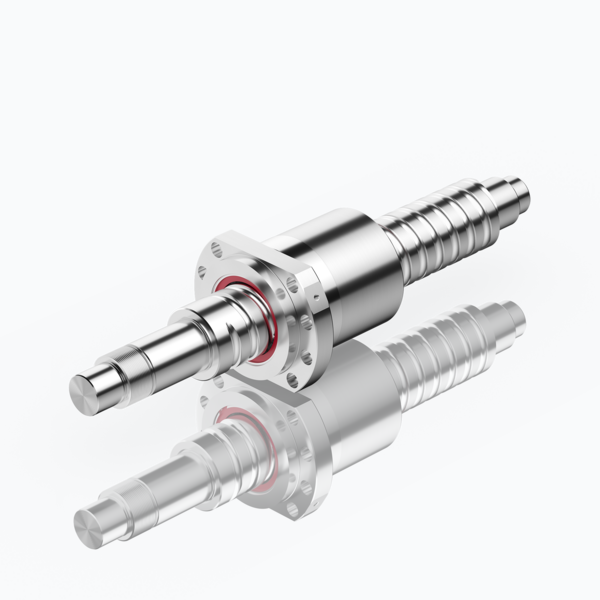

Taşlanmış konumlandırma vidalı millerimiz, temel olarak takım veya ölçüm ve test makineleri gibi çok yüksek hassasiyet gerektiren uygulamalarda kullanılmaktadır. Hassas şekilde taşlanmış bilya temas yüzeyleri yüksek konumlandırma ve tekrarlama hassasiyeti sağlar. Bu sayede, eksenin mesafe ölçümü vidalı mil üzerinden gerçekleştirilebilir. Dahası, sakin ve sabit tork ile çalışma şekli etkileyicidir.
Hassas şekilde taşlanmış bilya temas yüzeyleri yüksek konumlandırma ve tekrarlama hassasiyeti sağlar. Dahası, sakin ve sabit tork ile çalışma şekli etkileyicidir. Takım tezgahlarında ve ölçüm ve test teknolojilerindeki zorlu uygulamalar için ilgi çekicidir.
| SBS | Çift somun | |||||
| Eğim açısı | 5 | 10 | 15 | 20 | 25 | 30 |
| ∅32 | ✔ | ✔ | ✔ | ✔ | ||
| ∅40 | ✔ | ✔ | ✔ | ✔ | ✔ | |
| ∅50 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| ∅63 | ✔ | ✔ | ✔ | ✔ | ✔ | |
| SBS | Tek somun (1-başlangıçlı) | |||||
| Eğim açısı | 5 | 10 | 15 | 20 | 25 | 30 |
| ∅32 | ✔ | ✔ | ✔ | ✔ | ||
| ∅40 | ✔ | ✔ | ✔ | ✔ | ✔ | |
| ∅50 | ✔ | ✔ | ✔ | ✔ | ✔ | |
| SBS | Tek somun (2 vitesli) | |||||
| Eğim açısı | 5 | 10 | 15 | 20 | 25 | 30 |
| ∅32 | ✔ | |||||
| ∅40 | ✔ | ✔ | ||||
| ∅50 | ✔ | ✔ | ✔ | |||
| Performans parametreleri | Çift somun (DSF) | Tek somun (ESF) |
| Mil çapı mm olarak | Ø 32…, Ø 40…, Ø 50…, Ø 63… | |
| Maks. diş uzunluğu mm olarak | 2‘000 | |
| Doğruluk sınıfı ISO - Tip P | IT 3 (V 300p: 12 µm) | |
| Maks. hız m/dak olarak | 100 | 65 |
| Maks. ivmelenme m/san olarak | 15 (1,5g) | 6 (0,6g) |
| Somun ön gerilimi | 2 noktalı (%7 Cdyn)(Dinamik mukavemet) | 4 noktalı (%5 Cdyn) |
Taşlanmış vidalı millerin uygulama alanları
