DeutschlandIntegriertes absolutes Wegmesssystem Typ AMSABS 4B für Kugeln
Magnetoresistives Längenmesssystem speziell für die Anwendungen in Werkzeugmaschinen
Messköpfe in passenden Baugrössen, somit können sie einfach auf die Führungssysteme adaptiert werden.
Kontaktformular für Produktanfragen DE
Haben Sie Fragen zu diesem Produkt? Bitte schicken Sie uns eine Nachricht. Unsere Vertriebsmitarbeiter helfen Ihnen gerne.
Mit dem MONORAIL AMSABS 4B stellt SCHNEEBERGER ein integriertes absolutes Wegmesssystem für den Einsatz in der Automatisierungs- und Handhabungstechnik sowie im Werkzeugmaschinenbau zur Verfügung, wo bei kleinem Bauraum große Kraftaufnahme und genaue Wegmessung verlangt wird. Mechanisch basiert das AMSABS 4B auf der Kugelführung MONORAIL BM bis 6 m Länge. Die kurze Bauform der Wegmessung ermöglicht den Aufbau sehr kompakter Achsen.
Den bewährten Vorteilen der AMS-Produkte wie
- Sichere magnetoresistive Abtastung
- Einteilige Längen bis 6 m (BM 15: 1500 mm; BM 20: 3000 mm)
- Ein Lesekopf für alle Baugrößen
- Volle Austauschbarkeit der Komponenten
wurden weitere Merkmale hinzugefügt, die den Betrieb von Wegmesssystemen in industrieller Umgebung vereinfachen.
- Absolute digitale Schnittstelle
- Anzeige der Betriebszustände
- Konfigurations- und Diagnosemöglichkeiten über einen seriellen Link
- Erhöhte Betriebssicherheit durch Verarbeitung redundanter Information
Neue Schnittstellen
Das AMSABS verfügt über eine absolute Schnittstelle für die Verbindung mit SSI, SSI+SinCos und allen Fanuc-Steuerungen. Neu hinzugekommen sind vor kurzem die direkten Schnittstellen zum DRIVE CLiQ®-Kommunikationsprotokoll (DRIVE-CLiQ ist eine geschützte Marke von Siemens) von Siemens und zu allen Mitsubishi-Steuerungen.
Für die Kugelprofilschienenführung MONORAIL BM entwickelte Schneeberger das integrierte magnetoresistive Messsystem AMS 4B. Messtechnisch entspricht es dem AMS 3B und bietet somit die gleichen Vorteile in Sachen Montage, Kosteneinsparung, Genauigkeit und Prozesssicherheit. AMS 4B Produkte werden vorzugsweise dann eingesetzt, wenn hohe Anforderungen an die Verfahrgeschwindigkeit und die dynamischen Eigenschaften der Achsen bestehen.
Das integrierte Längenmesssystem AMS von SCHNEEBERGER lässt sich perfekt in MONORAIL-Führungen – sowohl auf Rollen- als auch auf Kugelbasis – integrieren und sorgt für exakte Verfahrwege in Toleranzen von ±5 µm/m.
Mehr Informationen:
Link auf Pressemitteilung
Integriertes Wegmesssystem digital und analog mit Rollen oder Kugeln
Digitale und analoge Messsysteme ermöglichen exakte lineare Bewegungen und halten engste Toleranzen ein
 |  |  | | | |  |  |  | |
|---|---|---|---|---|---|---|---|---|---|
| Typ AMSA 3B | Typ AMSD 3B | Typ AMSA 4B | Typ AMSD 4B | Typ AMSABS 3B | Typ AMSABS 4B | Typ AMSA 3L | Typ MINISCALE PLUS | Typ MINISLIDE MSQscale | |
| Mehr | Mehr | Mehr | Mehr | Mehr | Mehr | Mehr | Mehr | ||
| Magnetoresistiv |  | | | | | | | ||
| Optisch | | | |||||||
| Nutzbar mit MONORAIL MR | | | | | |||||
| Nutzbar mit MONORAIL BM | | | | ||||||
| Nutzbar mit MINIRAIL | | ||||||||
| Inkrementale Messmethode | | | | | | | | ||
| Absolute Messmethode | | | |||||||
| Nutzbar mit MSQ | |
- Legende:
- 100% beste Wahl
75%
50%
25% gute Wahl
0%

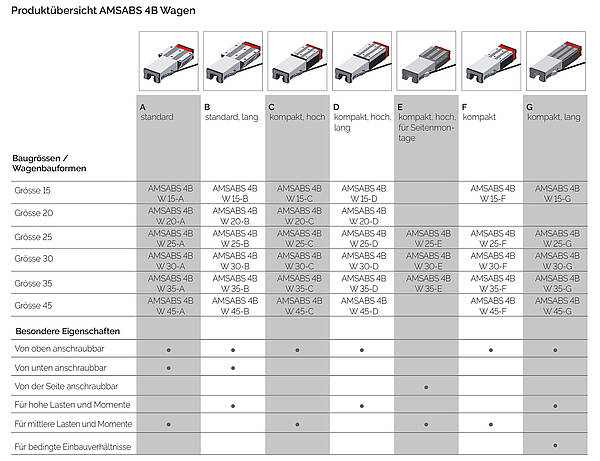

Produktübersicht AMSABS 4B Wagen
Technische Daten und Optionen
Abmessungen und Tragzahlen
Links zu folgenden Grössen:
AMSABS 4B 15 Integriertes absolutes Messsystem mit Kugeln
AMSABS 4B 20 Integriertes absolutes Messsystem mit Kugeln
AMSABS 4B 25 Integriertes absolutes Messsystem mit Kugeln
AMSABS 4B 30 Integriertes absolutes Messsystem mit Kugeln
AMSABS 4B 35 Integriertes absolutes Messsystem mit Kugeln
AMSABS 4B 45 Integriertes absolutes Messsystem mit Kugeln
Unterschiedliche Optionen bezüglich Schmierung und Abdichtung der Messwagen erlauben eine optimale Anpassung an die Erfordernisse der Applikation. Der einfach wechselbare Lesekopf ist für alle Baugrössen identisch und austauschbar.
Produktübersicht AMSABS 4B Wagen

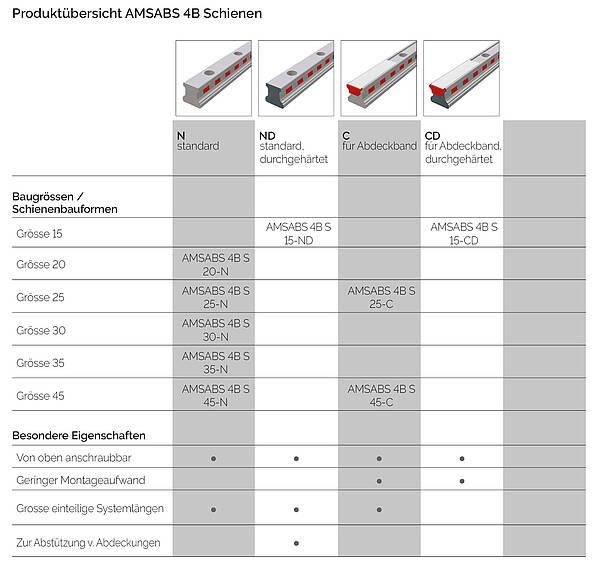

Produktübersicht AMSABS 4B Schienen
Technische Daten und Optionen
Abmessungen und Tragzahlen
Links zu folgenden Grössen:
AMSABS 4B 15 Integriertes absolutes Messsystem mit Kugeln
AMSABS 4B 20 Integriertes absolutes Messsystem mit Kugeln
AMSABS 4B 25 Integriertes absolutes Messsystem mit Kugeln
AMSABS 4B 30 Integriertes absolutes Messsystem mit Kugeln
AMSABS 4B 35 Integriertes absolutes Messsystem mit Kugeln
AMSABS 4B 45 Integriertes absolutes Messsystem mit Kugeln
Mit dem MONORAIL AMSABS 4B stellt SCHNEEBERGER ein integriertes absolutes Wegmesssystem für den Einsatz in der Automatisierungs- und Handhabungstechnik sowie im Werkzeugmaschinenbau zur Verfügung, wo bei kleinem Bauraum grosse Kraftaufnahme und genaue Wegmessung verlangt wird. Mechanisch basiert das AMSABS 4B auf der Kugelführung MONORAIL BM bis 6 m Länge. Die kurze Bauform der Wegmessung ermöglicht den Aufbau sehr kompakter Achsen. Es steht eine absolute, digitale Schnittstelle mit unterschiedlichen Kabellängen für die Verbindung mit SSI, SSI+SinCos, FANUC, Mitsubishi und Siemens Drive CliQ® Steuerungen zur Verfügung
Produktübersicht AMSABS 4B Schienen
Downloads
MONORAIL AMSABS 3L - Produktbroschüre
Profilschienenführungen mit absolutem Messsystem für lange Achsen3 MB
MONORAIL und AMS - Produktkatalog
Profilschienenführungen und integrierte Messsysteme23 MB
MONORAIL und AMS - Applikationskatalog
Schmierung, Dimensionierung, Einbau, Montage, Vorsichtsmassnahmen14 MB
MONORAIL und AMS Montageanleitung
Profilschienenführungen und integrierte Wegmesssysteme5 MB
RoHS & REACH - Konformität
SCHNEEBERGER GmbH, Richtlinie 2011/65/EU, Verordnung (EC) No 1907/2006, in Deutsch436 KB
Montagehinweis MONORAIL MR4S
Montagehinweis MONORAIL - Wagen MR4S366 KB
MONORAIL MR4S - Ersatzteilliste und Umbauanleitung
MONORAIL MR4S - Ersatzteilliste und Umbauanleitung968 KB
Blue Competence Flyer
Substainability that pays off.396 KB
AMS Film
Das Bedürfnis unserer Kunden:
Ein platzsparendes und schnell montierbares Wegmesssystem, welches nahe am Bearbeitungsprozess ist.
Unsere Lösung: Integriertes Wegmesssystem – hochpräzise, zuverlässig und wartungsarm.
SCHNEEBERGER Übersicht MONORAIL and AMS
Pressemitteilung
Integriertes Messsystem sichert exakte Verfahrwege
Seit über zehn Jahren entwickelt die Schneeberger GmbH die kompakten, integrierten Wegmesssysteme AMS für ihre Monorail-Führungen und setzt damit einen Standard hinsichtlich Genauigkeit, Konstruktion, Einbau, Justage, Betrieb und Wartung.Profilschienenführung – Mit integrierter Wegmessung Sind exakte lineare Bewegungen gefordert, muss die eingesetzte Profilschienenführung höchsten Qualitätsansprüchen genügen.
CAD Daten Typ Messsysteme AMS zum Downloaden:
Die ausgewählte Grösse kann konfiguriert werden und steht in allen gängigen Datenformaten zur Verfügung Bitte klicken Sie auf die entsprechende Grössenkombination um den Download zu starten.
CAD Daten öffnenEigenschaften
- Absolute Schnittstelle
- Wechseln des Lesekopfes ohne Referenzierung
- Absolute Position steht sofort nach dem Einschalten zur Verfügung
