Integriertes absolutes Wegmesssystem Typ AMSABS 3B für Rollen

Die maximal einteilige Profilschienenlänge liegt bei sechs Metern. Bei Bedarf lassen sich aber mehrere MONORAIL zusammensetzen

AMS absolut. Kosteneinsparungen bei der Konstruktion, Produktion, Logistik und Inbetriebnahme.

Kontaktformular für Produktanfragen DE

Haben Sie Fragen zu diesem Produkt? Bitte schicken Sie uns eine Nachricht. Unsere Vertriebsmitarbeiter helfen Ihnen gerne.



Detaillierte Informationen zum Umgang mit Nutzerdaten finden Sie in unserer Datenschutzerklärung.
Integriertes absolutes Wegmesssysteme Typ AMSABS 3B
Integriertes absolutes Wegmesssysteme Typ AMSABS 3B

Mit dem Produkt AMSABS 3B für Rollenführungen ist die bewährte magnetoresistive Messtechnik nun auch mit absoluter, digitaler Schnittstelle verfügbar.
Den bewährten Vorteilen der AMS-Produkte wie

  • Sichere magnetoresistive Abtastung
  • Einteilige Längen bis 6 m
  • Ein Lesekopf für alle Baugrößen
  • Volle Austauschbarkeit der Komponenten


wurden weitere Merkmale hinzugefügt, die den Betrieb von Wegmesssysteme in industrieller Umgebung vereinfachen.

  • Absolute digitale Schnittstelle
  • Anzeige der Betriebszustände
  • Konfigurations- und Diagnosemöglichkeiten über einen seriellen Link
  • Erhöhte Betriebssicherheit durch Verarbeitung redundanter Information

Neue Schnittstellen

MONORAIL AMSABS
MONORAIL AMSABS

Das AMSABS verfügt über eine absolute Schnittstelle für die Verbindung mit SSI, SSI+SinCos und allen Fanuc-Steuerungen. Neu hinzugekommen sind vor kurzem die Siemens DRIVE CLiQ®* und die Mitsubishi Schnittstelle. Die Siemens DRIVE CliQ Schnittstelle ist nach SIL 1 zertifiziert.
(*DRIVE-CLiQ ist eine geschützte Marke von Siemens)

Das MONORAIL AMS 3B zum Beispiel ist ein integriertes magnetoresistives Messsystem auf Basis der Rollen‑Profilschienenführung MONORAIL MR. Durch diese Integration entstehen kompakt bauende Achsen mit Wegmessung und Führung, die sich besonders für den Einsatz in Werkzeugmaschinen eignen. Für den Anwender entfällt die zusätzliche Montage und Justage des Messsystems; er spart vielmehr Kosten bei der Konstruktion, Herstellung und Wartung der Maschinen. Außerdem profitieren Genauigkeit und Prozesssicherheit der Maschine vom Einsatz des AMS 3B.

Das integrierte Längenmesssystem AMS von SCHNEEBERGER lässt sich perfekt in MONORAIL-Führungen – sowohl auf Rollen- als auch auf Kugelbasis – integrieren und sorgt für exakte Verfahrwege in Toleranzen von ±5 µm/m

Mehr Informationen:
Link auf Pressemitteilung

Integriertes Wegmesssystem digital und analog mit Rollen oder Kugeln

Digitale und analoge Messsysteme ermöglichen exakte lineare Bewegungen und halten engste Toleranzen ein

TYP AMSA 3BTyo AMSD 3BTyp AMSA 4BTyp AMSD 4BTyp AMSABS 3BTyp AMSABS 4BTyp AMSA 3LTyp MINISCALE PLUSTYP MINISLIDE MSQScale
Typ AMSA 3BTyp AMSD 3BTyp AMSA 4BTyp AMSD 4BTyp AMSABS 3BTyp AMSABS 4B Typ AMSA 3L Typ MINISCALE PLUSTyp MINISLIDE MSQscale
Mehr
Mehr

Mehr

Mehr
Mehr
Mehr
Mehr
Mehr
Mehr
Magnetoresistiv
Optisch
Nutzbar mit MONORAIL MR
Nutzbar mit MONORAIL BM
Nutzbar mit MINIRAIL
Inkrementale Messmethode
Absolute Messmethode
Nutzbar mit MSQ
  • Legende:
  • 100 Prozent100% beste Wahl
  • 75 Prozent75%
  • 50 Prozent50%
  • 25 Prozent25% gute Wahl
  • 0 Prozent0%

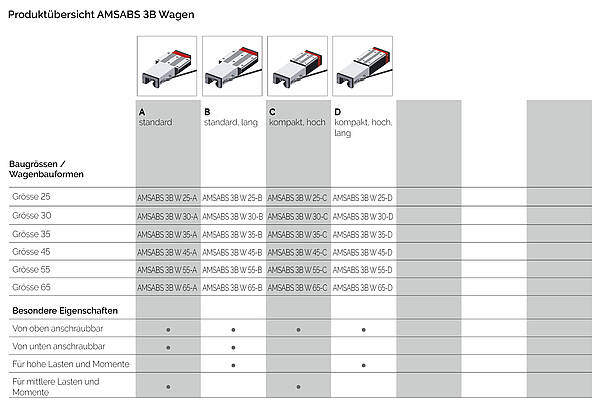

Produktübersicht AMSABS 3B Wagen

Technische Daten und Optionen

Abmessungen und Tragzahlen
Links zu folgenden Grössen:

AMSABS 3B 25 Integriertes absolutes Messsystem mit Rollen
AMSABS 3B 30 Integriertes absolutes Messsystem mit Rollen
AMSABS 3B 35 Integriertes absolutes Messsystem mit Rollen
AMSABS 3B 45 Integriertes absolutes Messsystem mit Rollen
AMSABS 3B 55 Integriertes absolutes Messsystem mit Rollen
AMSABS 3B 65 Integriertes absolutes Messsystem mit Rollen

Unterschiedliche Optionen bezüglich Schmierung und Abdichtung der Messwagen erlauben eine optimale Anpassung an die Erfordernisse der Applikation. Der einfach wechselbare Lesekopf ist für alle Baugrössen identisch und austauschbar.

Produktübersicht AMSABS 3B Wagen

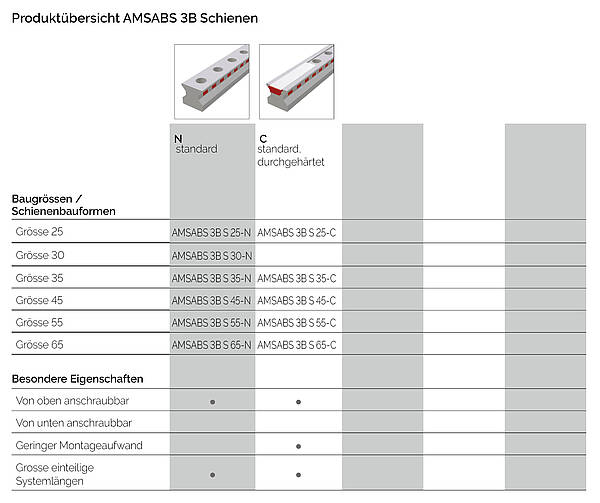

Produktübersicht AMSABS 3B Schienen

Technische Daten und Optionen

Abmessungen und Tragzahlen
Links zu folgenden Grössen:

AMSABS 3B 25 Integriertes absolutes Messsystem mit Rollen
AMSABS 3B 30 Integriertes absolutes Messsystem mit Rollen
AMSABS 3B 35 Integriertes absolutes Messsystem mit Rollen
AMSABS 3B 45 Integriertes absolutes Messsystem mit Rollen
AMSABS 3B 55 Integriertes absolutes Messsystem mit Rollen
AMSABS 3B 65 Integriertes absolutes Messsystem mit Rollen

Mit dem MONORAIL AMSABS 3B stellt SCHNEEBERGER ein integriertes absolutes Wegmesssystem für den Einsatz in der Automatisierungs- und Handhabungstechnik sowie im Werkzeugmaschinenbau zur Verfügung, wo bei kleinem Bauraum grosse Kraftaufnahme und genaue Wegmessung verlangt wird. Mechanisch basiert das AMSABS 3B auf der Rollenführung MONORAIL MR bis 6 m Länge. Die kurze Bauform der Wegmessung ermöglicht den Aufbau sehr kompakter Achsen. Es steht eine absolute Schnittstelle mit unterschiedlichen Kabellängen für die Verbindung mit SSI, SSI+SinCos, FANUC, Mitsubishi und Siemens Drive CliQ® Steuerungen zur Verfügung.

Produktübersicht AMSABS 3B Schienen

Downloads

AMS Film

Das Bedürfnis unserer Kunden:
Ein platzsparendes und schnell montierbares Wegmesssystem, welches nahe am Bearbeitungsprozess ist.

Unsere Lösung: Integriertes Wegmesssystem – hochpräzise, zuverlässig und wartungsarm.

SCHNEEBERGER Übersicht MONORAIL and AMS

Pressemitteilung

CAD Daten Typ Messsysteme AMS zum Downloaden:

Die ausgewählte Grösse kann konfiguriert werden und steht in allen gängigen Datenformaten zur Verfügung Bitte klicken Sie auf die entsprechende Grössenkombination um den Download zu starten.

CAD Daten öffnen

Eigenschaften

  • Absolute Schnittstelle
  • Wechseln des Lesekopfes ohne Referenzierung
  • Absolute Position steht sofort nach dem Einschalten zur Verfügung
