DeutschlandIntegriertes Wegmesssystem Typ AMSA 3B Analog mit Rollen
Magnetoresistives Längenmesssystem speziell für die Anwendungen in Werkzeugmaschinen
Ein Lesekopf für alle Baugrössen = reduzierte Lagerhaltung im Service.
Kontaktformular für Produktanfragen DE
Haben Sie Fragen zu diesem Produkt? Bitte schicken Sie uns eine Nachricht. Unsere Vertriebsmitarbeiter helfen Ihnen gerne.
Das Produkt MONORAIL AMSA 3B ist ein integriertes magnetoresistives Wegmesssystem auf Basis der Rollen-Profilschienenführung MONORAIL MR mit analoger Spannungsschnittstelle. Dadurch werden kompakt bauende Achsen mit Wegmessung und Führung speziell für die Anwendungen in Werkzeugmaschinen zur Verfügung gestellt. Eine zusätzliche Montage und Justage des Messsystems kann entfallen, es werden dadurch Kosteneinsparungen bei der Konstruktion, Herstellung und Wartung der Maschinen realisiert. Außerdem wird die Genauigkeit und Prozesssicherheit der Maschine verbessert. Das robuste Gehäuse verfügt über ein komplettes Abstreifersystem bestehend aus Längs- und Querabstreifern, die für einen optimalen Schutz des Messsystems sorgen. Die Ausführung AMSA 3B verfügt über eine analoge Spannungsschnittstelle von 1 Vss für die Verbindung mit allen gängigen Steuerungen.
Integriertes Wegmesssystem digital und analog mit Rollen oder Kugeln
Digitale und analoge Messsysteme ermöglichen exakte lineare Bewegungen und halten engste Toleranzen ein
 |  |  | | | |  |  |  | |
|---|---|---|---|---|---|---|---|---|---|
| Typ AMSA 3B | Typ AMSD 3B | Typ AMSA 4B | Typ AMSD 4B | Typ AMSABS 3B | Typ AMSABS 4B | Typ AMSA 3L | Typ MINISCALE PLUS | Typ MINISLIDE MSQscale | |
| Mehr | Mehr | Mehr | Mehr | Mehr | Mehr | Mehr | Mehr | ||
| Magnetoresistiv |  | | | | | | | ||
| Optisch | | | |||||||
| Nutzbar mit MONORAIL MR | | | | | |||||
| Nutzbar mit MONORAIL BM | | | | ||||||
| Nutzbar mit MINIRAIL | | ||||||||
| Inkrementale Messmethode | | | | | | | | ||
| Absolute Messmethode | | | |||||||
| Nutzbar mit MSQ | |
- Legende:
- 100% beste Wahl
75%
50%
25% gute Wahl
0%
Produktübersicht AMSA 3B Wagen
Technische Daten und Optionen
Abmessungen und Tragzahlen
Verlinkungen zu folgenden Grössen:
AMSA 3B 25 Analog mit Rollen
AMSA 3B 30 Analog mit Rollen
AMSA 3B 35 Analog mit Rollen
AMSA 3B 45 Analog mit Rollen
AMSA 3B 55 Analog mit Rollen
AMSA 3B 65 Analog mit Rollen
AMS 3B gibt es in analoger und digitaler Ausführung. Die analoge Variante AMSA 3B verfügt über eine Spannungsschnittstelle von 1 Vss für die Verbindung mit allen gängigen Steuerungen und bildet die Ausgangsbasis für die digitale Ausführung AMSD 3B. Die Profilschienen sind daher identisch ausgeführt und mit beiden Varianten kompatibel. AMSD 3B verfügt über eine digitale inkrementelle Schnittstelle und verschiedene Lesekopfvarianten, die es erlauben, unterschiedliche Auflösungen zu beziehen und das System an Steuerungen mit unterschiedlichen Eingangsfrequenzen anzupassen.

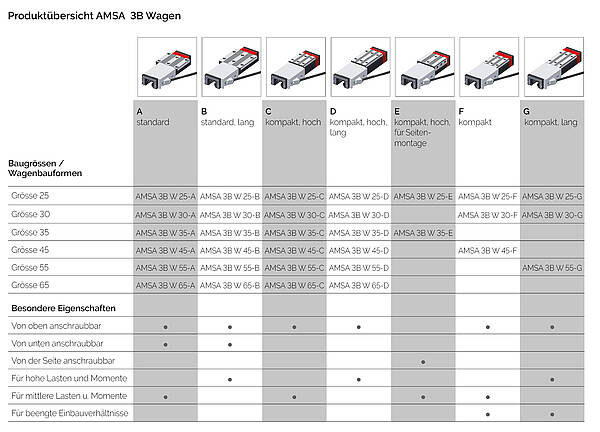

Produktübersicht AMSA 3B Wagen Analog mit Rollen
Produktübersicht AMSA 3B Schienen
Technische Daten und Optionen
Abmessungen und Tragzahlen
Verlinkungen zu folgenden Grössen:
AMSA 3B 25 Analog mit Rollen
AMSA 3B 30 Analog mit Rollen
AMSA 3B 35 Analog mit Rollen
AMSA 3B 45 Analog mit Rollen
AMSA 3B 55 Analog mit Rollen
AMSA 3B 65 Analog mit Rollen
AMS 3B gibt es in analoger und digitaler Ausführung. Die analoge Variante AMSA 3B verfügt über eine Spannungsschnittstelle von 1 Vss für die Verbindung mit allen gängigen Steuerungen und bildet die Ausgangsbasis für die digitale Ausführung AMSD 3B. Die Profilschienen sind daher identisch ausgeführt und mit beiden Varianten kompatibel. AMSD 3B verfügt über eine digitale inkrementelle Schnittstelle und verschiedene Lesekopfvarianten, die es erlauben, unterschiedliche Auflösungen zu beziehen und das System an Steuerungen mit unterschiedlichen Eingangsfrequenzen anzupassen.

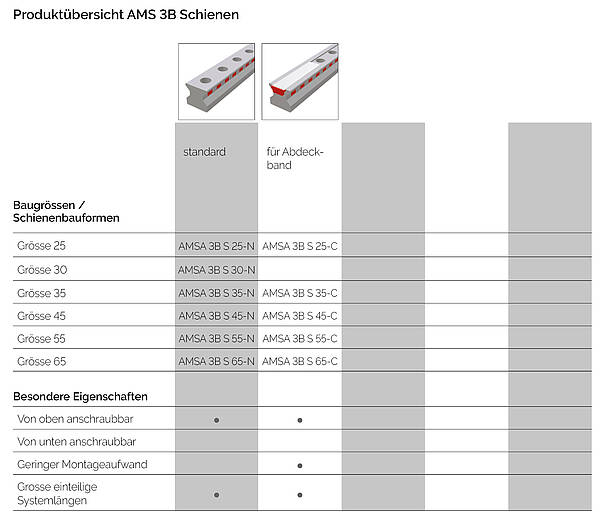

Produktübersicht AMSA 3B Schienen Analog mit Rollen
Downloads
MONORAIL AMSABS 3L - Produktbroschüre
Profilschienenführungen mit absolutem Messsystem für lange Achsen3 MB
MONORAIL und AMS - Produktkatalog
Profilschienenführungen und integrierte Messsysteme23 MB
MONORAIL und AMS - Applikationskatalog
Schmierung, Dimensionierung, Einbau, Montage, Vorsichtsmassnahmen14 MB
MONORAIL und AMS Montageanleitung
Profilschienenführungen und integrierte Wegmesssysteme5 MB
RoHS & REACH - Konformität
SCHNEEBERGER GmbH, Richtlinie 2011/65/EU, Verordnung (EC) No 1907/2006, in Deutsch436 KB
Montagehinweis MONORAIL MR4S
Montagehinweis MONORAIL - Wagen MR4S366 KB
MONORAIL MR4S - Ersatzteilliste und Umbauanleitung
MONORAIL MR4S - Ersatzteilliste und Umbauanleitung968 KB
Blue Competence Flyer
Substainability that pays off.396 KB
AMS Film
Das Bedürfnis unserer Kunden:
Ein platzsparendes und schnell montierbares Wegmesssystem, welches nahe am Bearbeitungsprozess ist.
Unsere Lösung: Integriertes Wegmesssystem – hochpräzise, zuverlässig und wartungsarm.
SCHNEEBERGER Übersicht MONORAIL and AMS
Pressemitteilung
Integriertes Messsystem sichert exakte Verfahrwege
Seit über zehn Jahren entwickelt die Schneeberger GmbH die kompakten, integrierten Wegmesssysteme AMS für ihre Monorail-Führungen und setzt damit einen Standard hinsichtlich Genauigkeit, Konstruktion, Einbau, Justage, Betrieb und Wartung.Profilschienenführung – Mit integrierter Wegmessung Sind exakte lineare Bewegungen gefordert, muss die eingesetzte Profilschienenführung höchsten Qualitätsansprüchen genügen.
CAD Daten Typ Messsysteme AMS zum Downloaden:
Die ausgewählte Grösse kann konfiguriert werden und steht in allen gängigen Datenformaten zur Verfügung Bitte klicken Sie auf die entsprechende Grössenkombination um den Download zu starten.
CAD Daten öffnenVorteile
- Vollständige Abdichtung des Lesekopfgehäuses, für Anwendungen in verschmutzter Umgebung können Zusatzabstreifer montiert werden
- Betrieb ohne Zentralschmieranlage bei Verwendung der SCHNEEBERGER Schmierplatten SPL
- Separates kompaktes Gehäuse für die Sensorelektronik
- Spannungsausgangssignal / digitales Ausgangssignal in Verbindung mit SMEa Interpolationselektronik
- Das meiste MONORAIL MR Zubehör kann verwendet werden
- Einteilige Schienenlänge bis 6000 mm
Eigenschaften
- Kompakter Lesekopf mit einem separaten Gehäuse für die Sensorelektronik
- Seitlicher Anbau des Lesekopfes im Gehäuse
- Analoge Schnittstelle
- Genauigkeitsklasse +/- 5 µm / 1000 mm, +/- 2 µm / 40 mm
- Periodische Abweichung +/- 0,7 µm
- Auflösung 0,0625 µm - 4,0 µm in Verbindung mit SMEa
- Max. Geschwindigkeit 3,0 m/s Auflösung 0,0625 µm
- Vibration / Stösse 30 g
- Der Masstab ist gegen chemisches und magnetisches geschützt
