MINISCALE PLUS hassas ve güvenilir mesafe ölçümü sağlar. MINIRAIL profil ray kızaklarına entegre edilen sistem, proses sırasında doğrudan ölçüm yaparak Abbe hatasını azaltır. Yüksek hızlar ve ivmeler için geliştirilen yapı, zorlu yüksek teknoloji uygulamalarında dayanıklı performans sunar.
MINISCALE PLUS – Entegre mesafe ölçüm sistemli minyatür kılavuz ray

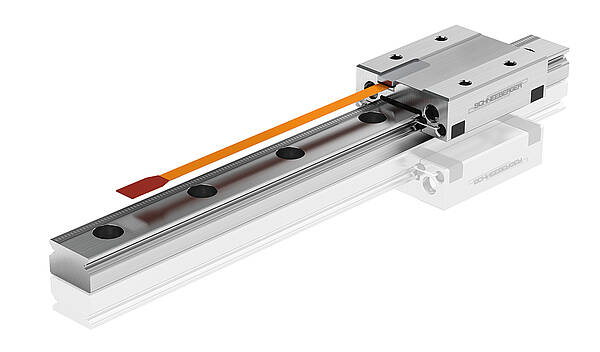

MINISCALE PLUS, kendini kanıtlamış MINIRAIL profil ray kılavuzunu entegre bir mesafe ölçüm sistemi ile kompakt bir yapıda bir araya getirir. Ürün yelpazesi, tüm taşıyıcı boyutlarıyla birleştirilebilen sekiz farklı ray genişliğini (7–42 boyut) içerir. MINISCALE PLUS, her koşulda doğru ve güvenilirdir. Ölçüm, işleme süreci sırasında doğrudan gerçekleştirilir, bu da Abbe hatasını önemli ölçüde azaltır.
Faydaları ve Avantajları
| Tipler | ||
| mm cinsinden ray genişliği | araba | Versiyon |
| MN 7 | MNNS SCP 7 | kısa |
| MNN SCP 7 | standart | |
| MNNL SCP 7 | uzun | |
| MNNXL SCP 7 | ekstra uzun | |
| MN 9 | MNNS SCP 9 | kısa |
| MNN SCP 9 | standart | |
| MNNL SCP 9 | uzun | |
| MNNXL SCP 9 | ekstra uzun | |
| MN 12 | MNNS SCP 12 | kısa |
| MNN SCP 12 | standart | |
| MNNL SCP 12 | uzun | |
| MNNXL SCP 12 | ekstra uzun | |
| MN 15 | MNNS SCP 15 | kısa |
| MNN SCP 15 | standart | |
| MNNL SCP 15 | uzun | |
| MNNXL SCP 15 | ekstra uzun | |
| MN 14 | MNN SCP 14 | standart |
| MNNL SCP 14 | uzun | |
| MN 18 | MNN SCP 18 | standart |
| MNNL SCP 18 | uzun | |
| MN 24 | MNN SCP 24 | standart |
| MNNL SCP 24 | uzun | |
| MN 42 | MNN SCP 42 | standart |
| MNNL SCP 42 | uzun | |
| Çözünürlük | 0.1 μm |
| Hassasiyet | 1000 mm'ye kadar = +/- 5 μm |
| Tekrarlanabilir hassasiyet | tek yönlü = +/- 0.1 μm çift yönlü = +/- 0.2 μm |
| Ölçüm cetveli | 100 μm aralıklı (pitch) maks. uzunluk 1000 mm (maksimum uzunluk ilgili rayın genişliğine bağlıdır) Genleşme katsayısı: 11.7 x 10-6K-1 |
| Ray | mm cinsinden genişlik 7, 9, 12, 15 ve 14, 18, 24, 42 hassasiyet sınıflandırması G1 ön yük sınıflandırması V1 maks. uzunluk 1000 mm (maksimum uzunluk ilgili rayın genişliğine bağlıdır) |
| Hızı | 5 m/s analog 3.2 m/s dijital |
| İvme | maks. 300 m/sn² (30 g) |
| Besleme gerilimi | 5 V DC +/- 5 % @70 mA |
| Çıkış sinyali | Analog: 1 Vpp (120 Ω’de) Dijital: RS 422 standardına uygun TTL |
| Sensör arayüzü | 9 pinli ZIF konnektörlü esnek PCB (0,5 mm hatve). Toplam uzunluk 75 mm, izin verilen bükülme yarıçapı > 2 mm |
| Arayüz modülü | D-Sub 9 konnektörlü arayüz modülü |
| RoHS uyumlu | evet |
| EMC | EN 61000-6 standardına uygun |
| Çevresel etkiler | Çalışma sıcaklığı: -40 °C ila 80 °C (-40 °F ila 176 °F) Depolama sıcaklığı: -40 °C ila 100 °C (-40 °F ila 212 °F) Nem: %10 – %70 (yoğuşmasız) Vakum: talep üzerine Temiz oda: ISO 7 veya ISO 6 temiz oda sınıfı (ISO 14644-1’e göre) Elektrostatik yüklenme: ESD koruması gereklidir |
| Tipler | ||
| mm cinsinden ray genişliği | araba | Versiyon |
| MN 7 | MNNS SCP 7 | kısa |
| MNN SCP 7 | standart | |
| MNNL SCP 7 | uzun | |
| MNNXL SCP 7 | ekstra uzun | |
| MN 9 | MNNS SCP 9 | kısa |
| MNN SCP 9 | standart | |
| MNNL SCP 9 | uzun | |
| MNNXL SCP 9 | ekstra uzun | |
| MN 12 | MNNS SCP 12 | kısa |
| MNN SCP 12 | standart | |
| MNNL SCP 12 | uzun | |
| MNNXL SCP 12 | ekstra uzun | |
| MN 15 | MNNS SCP 15 | kısa |
| MNN SCP 15 | standart | |
| MNNL SCP 15 | uzun | |
| MNNXL SCP 15 | ekstra uzun | |
| MN 14 | MNN SCP 14 | standart |
| MNNL SCP 14 | uzun | |
| MN 18 | MNN SCP 18 | standart |
| MNNL SCP 18 | uzun | |
| MN 24 | MNN SCP 24 | standart |
| MNNL SCP 24 | uzun | |
| MN 42 | MNN SCP 42 | standart |
| MNNL SCP 42 | uzun | |
| Çözünürlük | 0.1 μm |
| Hassasiyet | 1000 mm'ye kadar = +/- 5 μm |
| Tekrarlanabilir hassasiyet | tek yönlü = +/- 0.1 μm çift yönlü = +/- 0.2 μm |
| Ölçüm cetveli | 100 μm aralıklı (pitch) maks. uzunluk 1000 mm (maksimum uzunluk ilgili rayın genişliğine bağlıdır) Genleşme katsayısı: 11.7 x 10-6K-1 |
| Ray | mm cinsinden genişlik 7, 9, 12, 15 ve 14, 18, 24, 42 hassasiyet sınıflandırması G1 ön yük sınıflandırması V1 maks. uzunluk 1000 mm (maksimum uzunluk ilgili rayın genişliğine bağlıdır) |
| Hızı | 5 m/s analog 3.2 m/s dijital |
| İvme | maks. 300 m/sn² (30 g) |
| Besleme gerilimi | 5 V DC +/- 5 % @70 mA |
| Çıkış sinyali | Analog: 1 Vpp (120 Ω’de) Dijital: RS 422 standardına uygun TTL |
| Sensör arayüzü | 9 pinli ZIF konnektörlü esnek PCB (0,5 mm hatve). Toplam uzunluk 75 mm, izin verilen bükülme yarıçapı > 2 mm |
| Arayüz modülü | D-Sub 9 konnektörlü arayüz modülü |
| RoHS uyumlu | evet |
| EMC | EN 61000-6 standardına uygun |
| Çevresel etkiler | Çalışma sıcaklığı: -40 °C ila 80 °C (-40 °F ila 176 °F) Depolama sıcaklığı: -40 °C ila 100 °C (-40 °F ila 212 °F) Nem: %10 – %70 (yoğuşmasız) Vakum: talep üzerine Temiz oda: ISO 7 veya ISO 6 temiz oda sınıfı (ISO 14644-1’e göre) Elektrostatik yüklenme: ESD koruması gereklidir |
Die ausgewählte Grösse kann konfiguriert werden und steht in allen gängigen Datenformaten zur Verfügung
Bitte klicken Sie auf die entsprechende Grössenkombination um den Download zu starten.
MINISCALE PLUS alanın sınırlı olduğu ve yüksek hassaslık ve süreç güvenliğinin gerekli olduğu uygulamalar için idealdir.
MINISCALE PLUS sensörü doğrudan arabaya entegredir, bu nedenle ek montaj alanı gerekmez. Ayrı bir uzunluk ölçüm sistemine ihtiyaç duyulmaz ve tasarım süreci önemli ölçüde basitleşir. Ayrıca sistem Plug and Play olup, ayar gerektirmez.
Ray yüzeyine entegre edilmiş 100 μm adımlı ölçek üzerinden ölçüm yapılır. İki LED yüzeyi aydınlatır ve açık-koyu alanlar oluşturur. Sensör bu optik sinyalleri algılar, elektrik sinyaline dönüştürür ve bu sinyaller arayüz modülünde işlenir.
Sensörden gelen ham sinyalleri standart çıkış sinyallerine dönüştürmek için gereklidir. Analog ve dijital arayüz modülleri mevcuttur; dört farklı yapı formunda sunulurlar.
Artımlı ölçüm sistemlerinde sabit bir sıfır noktası belirlemek için kullanılırlar. Bu işaretler referans yoluna yerleştirilir ve sensör tarafından algılanır.
Ölçekle senkronize oldukları sürece, istenilen sayıda ve konumda yerleştirilebilir. İşaretler arası minimum mesafe 1,5 mm’dir. Artımlı yolun sonuna 2 mm mesafe bırakılmalıdır.
Standart çözünürlük: 0,1 μm (isteğe bağlı: 1 μm veya 10 μm). 0,1 μm’de tek yönlü hassasiyet ±0,1 μm, çift yönlü ±0,2 μm’dir.
Analog (1 Vss / 120 Ohm) ve dijital (RS 422 standardına göre TTL) versiyonlar mevcuttur.
Modül sensör yakınında konumlandırılamıyorsa, 250 mm, 400 mm veya 600 mm uzunluğunda esnek düz kablo (FFC) kullanılabilir. Kablo ile birlikte bir adaptör kartı verilir.
MINISCALE PLUS, yüksek hızlar ve ivmeler için geliştirilmiştir ve sınırlı montaj alanına sahip uygulamalar için özellikle uygundur:
Tıp ve laboratuvar otomasyonu: Pipetleme, analiz ve teşhis cihazları
Yarı iletken endüstrisi: Bağlama sistemleri, denetim sistemleri
Optik ve ölçüm teknolojisi: Odaklama birimleri, mikroskop tablaları
Robotik ve mikro otomasyon: Pick-and-place uygulamaları
Kılavuz ve mesafe ölçüm sisteminin tek bir üründe birleştirilmesi, makine yerleşiminde alan tasarrufu sağlar ve montaj süresini azaltır. Sensör ve cetvel, korumalı konumları sayesinde kirlenmeye karşı korunur. Sadece “Plug & Play”.
MINISCALE PLUS sensörü doğrudan arabaya entegredir, bu nedenle ek montaj alanı gerekmez. Ayrı bir uzunluk ölçüm sistemine ihtiyaç duyulmaz ve tasarım süreci önemli ölçüde basitleşir. Ayrıca sistem Plug and Play olup, ayar gerektirmez.
Ray yüzeyine entegre edilmiş 100 μm adımlı ölçek üzerinden ölçüm yapılır. İki LED yüzeyi aydınlatır ve açık-koyu alanlar oluşturur. Sensör bu optik sinyalleri algılar, elektrik sinyaline dönüştürür ve bu sinyaller arayüz modülünde işlenir.
Sensörden gelen ham sinyalleri standart çıkış sinyallerine dönüştürmek için gereklidir. Analog ve dijital arayüz modülleri mevcuttur; dört farklı yapı formunda sunulurlar.
Artımlı ölçüm sistemlerinde sabit bir sıfır noktası belirlemek için kullanılırlar. Bu işaretler referans yoluna yerleştirilir ve sensör tarafından algılanır.
Ölçekle senkronize oldukları sürece, istenilen sayıda ve konumda yerleştirilebilir. İşaretler arası minimum mesafe 1,5 mm’dir. Artımlı yolun sonuna 2 mm mesafe bırakılmalıdır.
Standart çözünürlük: 0,1 μm (isteğe bağlı: 1 μm veya 10 μm). 0,1 μm’de tek yönlü hassasiyet ±0,1 μm, çift yönlü ±0,2 μm’dir.
Analog (1 Vss / 120 Ohm) ve dijital (RS 422 standardına göre TTL) versiyonlar mevcuttur.
Modül sensör yakınında konumlandırılamıyorsa, 250 mm, 400 mm veya 600 mm uzunluğunda esnek düz kablo (FFC) kullanılabilir. Kablo ile birlikte bir adaptör kartı verilir.
MINISCALE PLUS, yüksek hızlar ve ivmeler için geliştirilmiştir ve sınırlı montaj alanına sahip uygulamalar için özellikle uygundur:
Tıp ve laboratuvar otomasyonu: Pipetleme, analiz ve teşhis cihazları
Yarı iletken endüstrisi: Bağlama sistemleri, denetim sistemleri
Optik ve ölçüm teknolojisi: Odaklama birimleri, mikroskop tablaları
Robotik ve mikro otomasyon: Pick-and-place uygulamaları
Kılavuz ve mesafe ölçüm sisteminin tek bir üründe birleştirilmesi, makine yerleşiminde alan tasarrufu sağlar ve montaj süresini azaltır. Sensör ve cetvel, korumalı konumları sayesinde kirlenmeye karşı korunur. Sadece “Plug & Play”.
